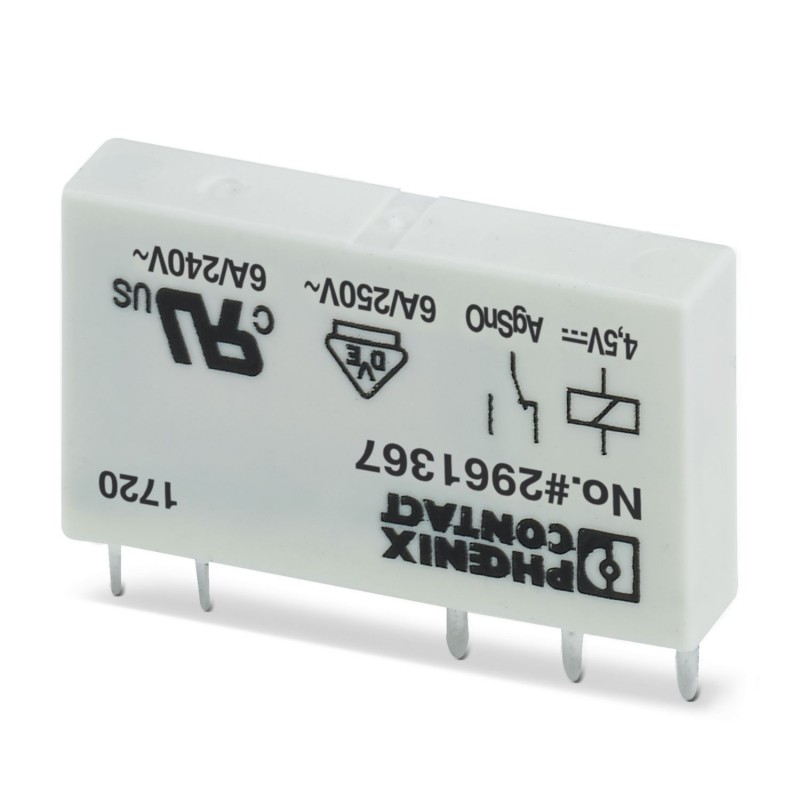

REL-MR- 4,5DC/21 2961367 PHOENIX CONTACT Relé de potencia en miniatura enchufable, con contacto de potencia,..
REL-MR-4,5DC/21
2961367
PHOENIX_CONTACT
10
Relé de potencia en miniatura enchufable, con contacto de potencia, 1 contacto conmutado, tensión de entrada 4,5 V DC
Relé de alimentación miniatura enchufable, con contacto de alimentación, 1 contacto de cambio, tensión de entrada 4,5 V DC
Relés > Relé de conmutación
relés industriales
Producto nuevo en su embalaje original con todas las garantías y certificaciones de PHOENIX_CONTACT
Comprados juntos habitualmente
▲Más vendidos
▲Más Información
▲Datos mercantiles
| Clave de pedido | 2961367 |
|---|---|
| Unidad de embalaje | 10 pcs |
| Clave de venta | CK6195 - |
| Cantidad de pedido mínima | 10 pcs |
| Página del catálogo | Página 392 (C_5_2017) |
| EAN | 4017918730840 |
| Peso por unidad (sin incluir el embalaje) | 6,370 g |
| Número de tarifa arancelaria | 85364900 |
| País de origen | CZ (República Checa) |
Ambient conditions
| Temperatura ambiente (servicio) | -40 °C ... 85 °C |
|---|---|
| Temperatura ambiente (almacenamiento / transporte) | -40 °C ... 85 °C |
Lado de excitación
| Tensión nominal de entrada UN | 4,5 V DC |
|---|---|
| Margen de tensión de entrada referido a UN | ver el diagrama |
| Corriente de entrada típica a UN | 38 mA |
| Tiempo de reacción típico | 5 ms |
| Tiempo típico de apertura | 2,5 ms |
| Resistencia de bobina | 119 Ω ±10 % (a 20 °C) |
| Disipación con condición nominal | 0,17 W |
Lado de contactos
| Tipo de contacto | 1 contacto conmutado |
|---|---|
| Tipo de contacto de conmutación | Contacto simple |
| Material del contacto | AgSnO |
| Tensión de conmutación máxima | 250 V AC/DC |
| Tensión mínima de activación | 5 V (para 100 mA) |
| Corriente de conmutación mínima | 10 mA (para 12 V) |
| Corriente de conexión máxima | 10 A (4 s) |
| Corriente constante límite | 6 A |
| Potencia de ruptura (carga óhmica) máxima | 140 W (con 24 V DC) |
| 20 W (con 48 V DC) | |
| 18 W (con 60 V DC) | |
| 23 W (con 110 V DC) | |
| 40 W (con 220 V DC) | |
| 1500 VA (Para 250 V AC) | |
| Capacidad de ruptura | 2 A (Con 24 V, DC13) |
| 0,2 A (Con 110 V, DC13) | |
| 0,1 A (Con 220 V, DC13) | |
| 3 A (Con 24 V, AC15) | |
| 3 A (Con 120 V, AC15) | |
| 3 A (Con 230 V, AC15) | |
| Carga de motor según UL 508 | 1/4 HP, 240 ... 277 V AC (contacto normalmente abierto) |
| 1/6 HP, 240 ... 277 V AC (contacto normalmente cerrado) |
Generalidades
| Tensión de prueba Bobina de relé/contacto de relé | 4 kV AC (50 Hz, 1 min) |
|---|---|
| Modo operativo | Tiempo de trabajo 100 % |
| Índice de protección | RT III (resistente al lavado) |
| Vida útil mecánica | 2x 107periodicidades de cambio de estado |
| Posición para el montaje | discrecional |
| Indicaciones de montaje | Alineables sin separación |
| Peso neto (SAP) | 6,37 g |
Normas y especificaciones
| Conexión según norma | CUL |
|---|---|
| Normas/especificaciones | IEC 60664 |
| EN 50178 | |
| EN 61810-1 | |
| Grado de polución | 3 |
| Categoría de sobretensiones | III |
Environmental Product Compliance
| China RoHS | Espacio de tiempo para el uso previsto: ilimitado = EFUP-e |
|---|---|
| Sin sustancias peligrosas por encima de los umbrales |
Clasificaciones
eCl@ss 5.027371601eCl@ss 5.127371600eCl@ss 6.027371600eCl@ss 7.027371601eCl@ss 8.027371601eCl@ss 9.027371601
| Característica | Valor |
|---|---|
| Ejecución de la conexión eléctrica (EF003961) | Otros |
| Dispositivo completo con zócalo (EF003359) | No |
| Con abrazaderas extraíbles (EF003340) | No |
| Con indicador LED (EF005950) | No |
| Voltaje nominal de suministro piloto de piloto para CC (EF003980) | 2.7 V |
| Tipo de tensión de accionamiento (EF008242) | CC |
| Unidad, polaridad (EF003355) | Sin polaridad |
| Comportamiento de conmutación del accionamiento (EF003356) | Estable mono |
| Número de contactos normalmente cerrados (EF008255) | 0 |
| Número de contactos normalmente abiertos (EF008256) | 0 |
| Número de contactos inversores (EF008257) | 1 |
| Tipo de contacto de conmutación (EF003358) | Contacto simple |
| Con contactos impulsados positivamente (EF003357) | No |
| Material del inserto de contacto (EF008521) | Otros |
| Material de recubrimiento del contacto (EF004020) | Sin tratamiento |
| Intensidad nominal (EF000001) | 0.038 A |
| Grado de protección (IP) (EF005474) | Otros |
| Anchura (EF000008) | 5 mm |
| Altura (EF000040) | 28 mm |
| Profundidad (EF000049) | 15 mm |
Datasheet - PDF
▲| Título: | Tamaño: | Tipo: |
|---|---|---|
| PDF CATÁLOGO RELES PHOENIX ES.pdf | 6 Mbytes |
|
| PHOENIX CONTACT-2961367-REL-MR- 4,5DC/21 | 132 Kbytes |
|
