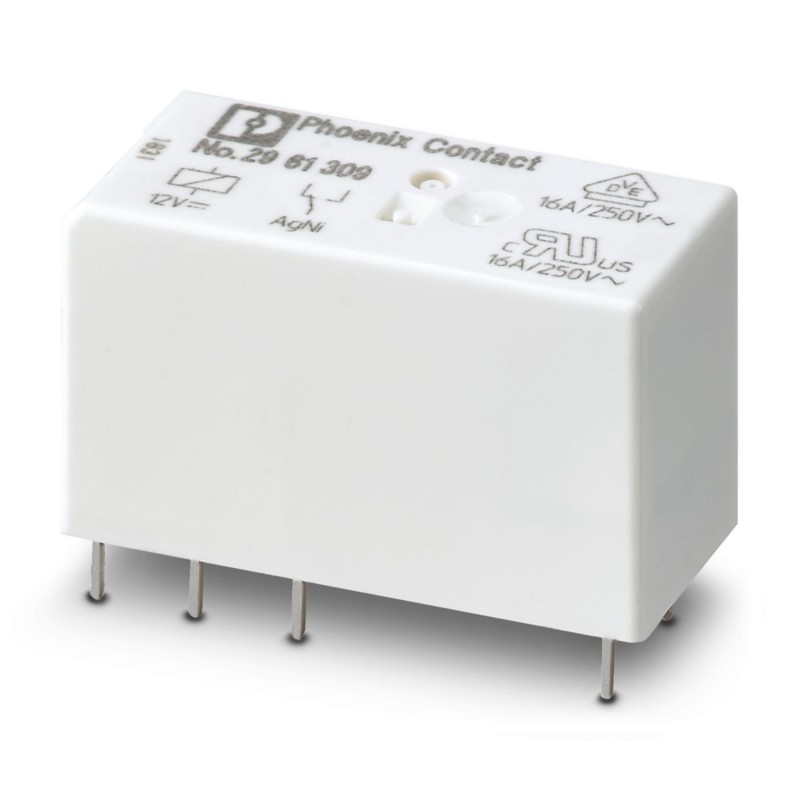

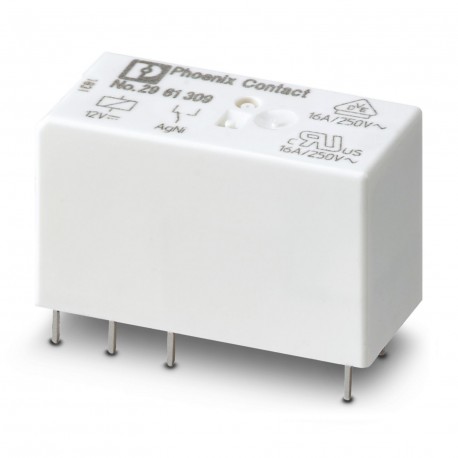

REL-MR- 12DC/21HC 2961309 PHOENIX CONTACT Relé de potencia en miniatura enchufable, con contacto de potencia..
REL-MR-12DC/21HC
2961309
PHOENIX_CONTACT
10
Relé de potencia en miniatura enchufable, con contacto de potencia para corrientes constantes elevadas, 1 contacto conmutado, tensión de entrada 12 V DC
Relés > Relé de conmutación
relés industriales
Producto nuevo en su embalaje original con todas las garantías y certificaciones de PHOENIX_CONTACT
productos relacionados
▲Comprados juntos habitualmente
▲Más vendidos
▲Más Información
▲| Tipo de producto | Relé individual |
| Modo operativo | Tiempo de trabajo 100 % |
| Vida útil mecánica | 3x 107periodicidades de cambio de estado |
| Estado de mantenimiento de datos | |
| Fecha del último mantenimiento de los datos | 02.05.2024 |
| Revisión de artículo | 02 |
| Propiedades de aislamiento | |
| Categoría de sobretensión | III |
| Grado de polución | 3 |
| Vida útil eléctrica | ver el diagrama |
| Potencia disipada máxima con condición nominal | 0,4 W |
| Tensión de prueba (Devanado/contacto) | 5 kV AC (50 Hz, 1 min., devanado/contacto) |
| Lado de excitación | |
| Tensión nominal de entrada UN | 12 V DC |
| Rango de tensión de entrada | 7,8 V DC ... 28,8 V DC |
| Margen de tensión de entrada referido a UN | ver el diagrama |
| Comportamiento de conmutación del accionamiento | monoestable |
| Accionamiento (polaridad) | bipolar |
| Corriente de entrada típica a UN | 33 mA |
| Tiempo de reacción típico | 7 ms |
| Tiempo típico de apertura | 3 ms |
| Resistencia de bobina | 360 Ω ±10 % (a 20 °C) |
| Conmutar | |
| Tipo de conmutación del contacto | 1 conmutador |
| Tipo de contacto de conmutación | Contacto simple |
| Material del contacto | AgNi |
| Tensión de conmutación máxima | 250 V AC/DC |
| Tensión mínima de activación | 12 V (para 10 mA) |
| Corriente constante límite | 16 A |
| Corriente de conexión máxima | 50 A (20 ms) |
| Corriente de conmutación mínima | 10 mA (para 12 V) |
| Potencia de ruptura (carga óhmica) máxima | 384 W (con 24 V DC) |
| 58 W (con 48 V DC) | |
| 48 W (con 60 V DC) | |
| 50 W (con 110 V DC) | |
| 80 W (con 220 V DC) | |
| 4000 VA (con 250 V AC) | |
| Capacidad de ruptura | 2 A (Con 24 V, DC13) |
| 0,2 A (Con 110 V, DC13) | |
| 0,2 A (Con 250 V, DC13) | |
| 6 A (Con 24 V, AC15) | |
| 6 A (con 120 V, AC15) | |
| 6 A (con 250 V, AC15) | |
| Carga de motor según UL 508 | 1/2 HP, 120 V AC (contacto normalmente abierto) |
| 1 HP, 240 V AC (contacto normalmente abierto) | |
| 1/3 HP, 120 V AC (contacto normalmente cerrado) | |
| 3/4 HP, 240 V AC (contacto normalmente cerrado) | |
| 1/4 HP, 200 ... 250 V AC | |
| Tipo de conexión | Conexión enchufable / conexión por soldadura |
| Esquema de dimensiones |  |
| Anchura | 12,7 mm |
| Altura | 29 mm |
| Profundidad | 15,7 mm |
| Color | blanco (RAL 9010) |
| Condiciones ambientales | |
| Índice de protección | RT II |
| Temperatura ambiente (servicio) | -40 °C ... 85 °C |
| Temperatura ambiente (almacenamiento / transporte) | -40 °C ... 85 °C |
| Prueba de gases nocivos | |
| Marcado | ISA-S71.04. G3 Harsh Group |
| EN 60068-2-60 | |
| Normas/especificaciones | IEC 60664 |
| EN 50178 | |
| EN 61810-1 |
| Indicaciones de montaje | Alineable sin separación (>70 °C ≥ 2,5 mm) |
| Posición para el montaje | discrecional |
| Característica | Valor |
|---|---|
| Ejecución de la conexión eléctrica (EF003961) | Otros |
| Dispositivo completo con zócalo (EF003359) | No |
| Con abrazaderas extraíbles (EF003340) | No |
| Con indicador LED (EF005950) | No |
| Voltaje nominal de suministro piloto de piloto para CC (EF003980) | 7.8 V |
| Tipo de tensión de accionamiento (EF008242) | CC |
| Unidad, polaridad (EF003355) | Sin polaridad |
| Comportamiento de conmutación del accionamiento (EF003356) | Estable mono |
| Número de contactos normalmente cerrados (EF008255) | 0 |
| Número de contactos normalmente abiertos (EF008256) | 0 |
| Número de contactos inversores (EF008257) | 1 |
| Tipo de contacto de conmutación (EF003358) | Contacto simple |
| Con contactos impulsados positivamente (EF003357) | No |
| Material del inserto de contacto (EF008521) | Otros |
| Material de recubrimiento del contacto (EF004020) | Sin tratamiento |
| Intensidad nominal (EF000001) | 0.033 A |
| Grado de protección (IP) (EF005474) | Otros |
| Anchura (EF000008) | 12.7 mm |
| Altura (EF000040) | 29 mm |
| Profundidad (EF000049) | 15.7 mm |
Datasheet - PDF
▲| Título: | Tamaño: | Tipo: |
|---|---|---|
| PDF CATÁLOGO RELES PHOENIX ES.pdf | 6 Mbytes |
|
| PHOENIX CONTACT-2961309-REL-MR- 12DC/21HC | 151 Kbytes |
|
