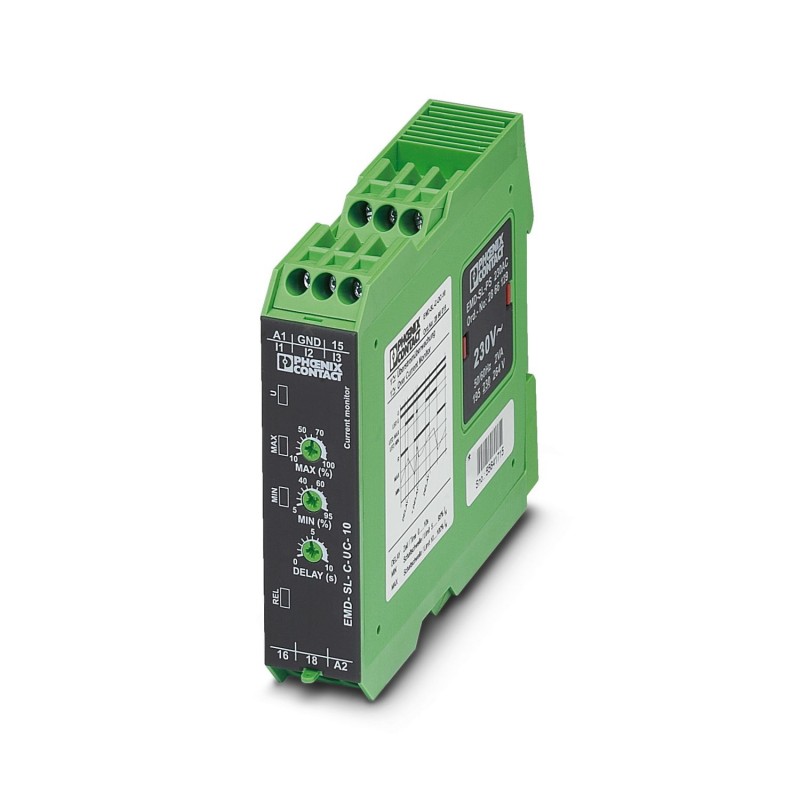

PHOENIX_CONTACT EMD-SL-C-UC-10 2867937 - Imagen 1

Las imágenes son sólo a título ilustrativo. Por favor, revise la ficha técnica.

EMD-SL-C-UC-10 2867937 PHOENIX CONTACT Relé de supervisión para la supervisión de corrientes de 1 fase de 0...

Referencia: EMD-SL-C-UC-10

Código: 2867937

Fabricante: PHOENIX_CONTACT

Descripción:

Relé de supervisión para la supervisión de corrientes de 1 fase de 0...10 A CA/CC, mínimo de corriente, tensión de alimentación seleccionable a través de módulo de potencia, 1 contacto conmutado

Categorías:

  • Relés > Dispositivo de control de corriente
  • PHOENIX_CONTACT > relés industriales

Producto nuevo en su embalaje original con todas las garantías y certificaciones de PHOENIX_CONTACT

  • Más Información
  • ETIM
  • PDF
  • Opiniones
Garantía, reparación y devolución.

Precio unitario: 245,65 €

Este precio es por unidad y muestra el valor neto (no incluye impuestos indirectos si son aplicables).

Calcule su precio por cantidad

CantidadPrecio

Plazo estándar: 2-3 semanas.

  • Estos plazos son una estimación y podrían variar una vez tramitado el pedido del artículo.

VISTOS ANTERIORMENTE

MÁS INFORMACIÓN

Datos técnicos

Propiedades del artículo
Tipo de productoRelés de supervisión de corriente
Modo operativoTiempo de trabajo 100 %
Vida útil mecánicaaprox. 2x 107periodicidades de cambio de estado
Estado de mantenimiento de datos
Revisión de artículo02
Propiedades de aislamiento
AislamientoAislamiento básico
Categoría de sobretensiónIII
Grado de polución2

Propiedades eléctricas
Vida útil eléctrica2x 105periodicidades de cambio de estado con carga resistiva, 1000 VA
Tipo de redmonofásicos
Tensión de aislamiento de dimensionamiento300 V
Tensión transitoria de dimensionamiento4 kV
Alimentación
Tensión de alimentación24 V AC ... 230 V AC (ver módulos de potencia)
24 V DC (ver módulos de potencia)
Potencia nominal absorbida2 VA (1,5 W)

Datos de entrada
Denominación EntradaEntrada de medición
Magnitud medidaDC, AC sinusoidal
Margen de corriente de entrada0 mA ... 100 mA (Bornes: I1 y GND)
0 A ... 1 A (Bornes: I2 y GND)
0 A ... 10 A (Bornes: I3 y GND)
Capacidad de sobrecorriente800 mA (con IN= 100 mA)
3 A (con IN= 1 A)
12 A (con IN= 10 A)
Resistencia de entrada Entrada de corriente470 mΩ (con IN= 100 mA)
47 mΩ (con IN= 1 A)
5 mΩ (con IN= 10 A)
Gama de frecuencias48 Hz ... 63 Hz
Coeficiente de temperatura máximo< 0,1 %/K
Margen de ajuste del retardo de reacción0,2 s ... 10 s
Margen de ajuste mín.5 % ... 95 % (de IN)
Margen de ajuste máx.10 % ... 100 % (de IN)
FunciónMínimo de corriente
Precisión básica± 5 % (del valor final de escala)
Precisión de ajuste≤ 5 % (del valor final de escala)
Precisión de repetición≤ 2 %
Tiempo de recuperación500 ms

Datos de salida
Conmutar
Tipo de conmutación del contacto1 contacto conmutado sin potencial
Tensión de conmutación máxima250 V AC (según IEC 60664-1)
Potencia de ruptura (carga óhmica) máxima750 VA (3 A/250 V AC, módulo alineado, separación ≤ 5 mm)
1250 VA (5 A/250 V AC, módulo no alineado, separación ≥ 5 mm)
Fusible de salida5 A (rápido)

Datos de conexión
Tipo de conexiónConexión por tornillo
Longitud a desaislar8 mm
Sección de conductor rígido0,5 mm² ... 2,5 mm²
Sección de conductor flexible0,25 mm² ... 2,5 mm²
Sección de conductor AWG20 ... 14

Dimensiones
Anchura22,5 mm
Altura90 mm
Profundidad113 mm

Datos del material
Colorverde (RAL 6021)
Tipo de material aislante CarcasaPoliamida PA, autoextinguible

Condiciones medioambientales y de vida útil
Condiciones ambientales
Índice de protección (Carcasa)IP40 (Carcasa)
Índice de protección (Bornas de conexión)IP20 (Bornas de conexión)
Temperatura ambiente (servicio)-25 °C ... 55 °C
-25 °C ... 40 °C (corresponde a UL 508)
Temperatura ambiente (almacenamiento / transporte)-25 °C ... 70 °C
Clase de clima3K3 (según EN 60721)
Humedad de aire admisible (servicio)15 % ... 85 %

Homologaciones
CE
CertificadoConformidad CE
UL, EE. UU. / Canadá
MarcadoUL/C-UL Listed UL 508

Datos CEM
Compatibilidad electromagnéticaConformidad con la directiva CEM
Directiva de baja tensiónDe conformidad con la directiva NS
Resistencia a interferenciasEN 61000-6-2
Emisión de interferenciasEN 61000-6-3

Normas y especificaciones
Normas/especificacionesEN 50178

Montaje
Tipo de montajeMontaje sobre carril DIN
Indicaciones de montajesobre carril normalizado NS 35 conforme a EN 60715
Posición para el montajediscrecional

ETIM for 2867937 Relés (EC001440)

CaracterísticaEjecución de la conexión eléctrica (EF003961)
ValorConexión roscada
CaracterísticaCon abrazaderas extraíbles (EF003340)
ValorNo
CaracterísticaRango de medición de corriente (EF000417)
Valor0 A
CaracterísticaSubcorriente monofásica posible (EF003405)
ValorSí
CaracterísticaSubcorriente trifásica posible (EF003406)
ValorNo
CaracterísticaSobrecorriente monofásica posible (EF003407)
ValorNo
CaracterísticaSobrecorriente trifásica posible (EF003408)
ValorNo
CaracterísticaHistéresis monofásica posible (EF003394)
ValorNo
CaracterísticaHistéresis trifásica posible (EF003395)
ValorNo
CaracterísticaContiene función de tensión CC de subtensión (EF003409)
ValorSí
CaracterísticaContiene función tensión CC de sobretensión (EF003410)
ValorNo
CaracterísticaFunción de la ventana CC (EF003411)
ValorNo
CaracterísticaTransformador de corriente externo (EF001923)
ValorNo
CaracterísticaNúmero de contactos normalmente cerrados (EF008255)
Valor0
CaracterísticaNúmero de contactos normalmente abiertos (EF008256)
Valor0
CaracterísticaNúmero de contactos inversores (EF008257)
Valor1
CaracterísticaAnchura (EF000008)
Valor22.5 mm
CaracterísticaAltura (EF000040)
Valor90 mm
CaracterísticaProfundidad (EF000049)
Valor113 mm
