PHOENIX_CONTACTrelés industrialesEMD-FL-3V-230 2885773 PHOENIX CONTACT Relé de supervisión para la supervisión de tensiones de 3 fases de 160..

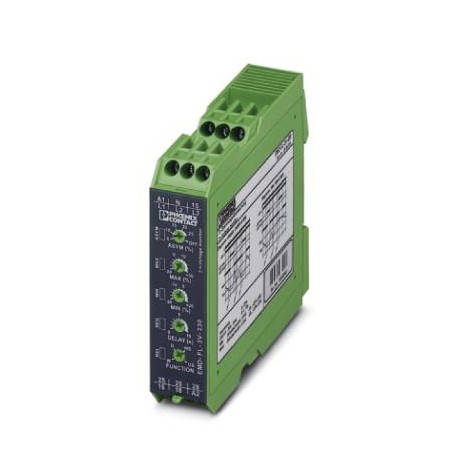

PHOENIX_CONTACT EMD-FL-3V-230 2885773 - Imagen 1

Las imágenes son sólo a título ilustrativo. Por favor, revise la ficha técnica.

EMD-FL-3V-230 2885773 PHOENIX CONTACT Relé de supervisión para la supervisión de tensiones de 3 fases de 160..

Referencia: EMD-FL-3V-230

Código: 2885773

Fabricante: PHOENIX_CONTACT

Descripción:

Relé de supervisión para la supervisión de tensiones de 3 fases de 160 ... 300 V AC, subtensión, Window, secuencia de fases, fallo de fases, asimetría, fuente de alimentación de largo alcance, 2 contactos conmutados

Categorías:

  • Relés > Dispositivo de supervisión de tensión
  • PHOENIX_CONTACT > relés industriales

Producto nuevo en su embalaje original con todas las garantías y certificaciones de PHOENIX_CONTACT

  • Más Información
  • ETIM
  • PDF
  • Opiniones
Garantía, reparación y devolución.

Precio unitario: 323,15 €

Este precio es por unidad y muestra el valor neto (no incluye impuestos indirectos si son aplicables).

Calcule su precio por cantidad

CantidadPrecio

Plazo estándar: 2-3 semanas.

  • Estos plazos son una estimación y podrían variar una vez tramitado el pedido del artículo.

VISTOS ANTERIORMENTE

MÁS INFORMACIÓN

Datos mercantiles

Clave de pedido2885773
Unidad de embalaje1 pcs
Clave de ventaCK4111 -
Página del catálogoPágina 268 (C_5_2017)
EAN4046356100786
Peso por unidad (sin incluir el embalaje)164,900 g
Número de tarifa arancelaria85364900
País de origenAT (Austria)

Observación

Restricción de usoCEM: producto de clase A, véase declaración del fabricante en el centro de descargas

Dimensiones

Anchura22,5 mm
Altura90 mm
Profundidad113 mm

Condiciones ambientales

Temperatura ambiente (servicio)-25 °C ... 55 °C
-25 °C ... 40 °C (corresponde a UL 508)
Temperatura ambiente (almacenamiento / transporte)-25 °C ... 70 °C

Datos de entrada

Tensión nominal de entrada UN3 N ~ 230/132 V
Coeficiente de temperatura máximo< 0,1 %/K
FunciónSubtensión, Window, asimetría, secuencia de fases, fallo de fase
Margen de ajuste mín.-30 % ... 20 % (de UN)
Margen de ajuste máx.-20 % ... 30 % (de UN)
Margen de ajuste mín. del valor umbral Tensión161 V AC ... 276 V AC
Margen de ajuste máx. del valor umbral Tensión184 V AC ... 299 V AC
Margen de ajuste del retardo de reacción0,1 s ... 10 s
Precisión básica± 5 % (del valor final de escala)
Precisión de ajuste≤ 5 % (del valor final de escala)
Precisión de repetición≤ 2 %
Asimetría5 % ... 25 % / OFF
Tiempo de recuperación500 ms

Lado de contactos

Tipo de contacto2 contactos conmutados sin potencial
Tensión de conmutación máxima250 V AC (según IEC 60664-1)
Potencia de ruptura (carga óhmica) máxima750 VA (3 A/250 V AC, módulo alineado, separación ≤ 5 mm)
1250 VA (5 A/250 V AC, módulo no alineado, separación ≥ 5 mm)
Fusible de salida5 A (rápido)

Alimentación

Tensión de alimentación24 V AC ... 240 V AC -15 % ... +10 %
24 V DC ... 240 V DC -20 % ... +25 %

Generalidades

Vida útil mecánicaaprox. 2x 107periodicidades de cambio de estado
Modo operativoTiempo de trabajo 100 %
Posición para el montajediscrecional
Indicaciones de montajesobre carril normalizado NS 35 conforme a EN 60715
Compatibilidad electromagnéticaConformidad con la directiva CEM 2004/108/CE
Categoría de sobretensionesIII, aislamiento de base (según EN 50178)
Tipo de material aislante CarcasaPoliamida PA, autoextinguible
Colorverde
Tensión de aislamiento de dimensionamiento300 V (según EN 50178)
ConformidadConformidad CE
UL, EE.UU. / CanadáUL/C-UL Listed UL 508

Datos de conexión

Sección de conductor flexible mín.0,25 mm²
Sección de conductor flexible máx.2,5 mm²
Tipo de conexiónConexión por tornillo
Longitud a desaislar8 mm
Sección de conductor rígido0,5 mm² ... 2,5 mm²
Sección de conductor flexible0,25 mm² ... 2,5 mm²
Sección de conductor AWG20 ... 14
Par de apriete1 Nm

Normas y especificaciones

Compatibilidad electromagnéticaConformidad con la directiva CEM 2004/108/CE
Emisión de interferenciasEN 61000-6-4
Resistencia a interferenciasEN 61000-6-2
Directiva de baja tensiónDe conformidad con la directriz NSR 2006/95/CE
ConformidadConformidad CE
UL, EE.UU. / CanadáUL/C-UL Listed UL 508

Environmental Product Compliance

China RoHSEspacio de tiempo para el uso previsto: ilimitado = EFUP-e
Sin sustancias peligrosas por encima de los umbrales

Clasificaciones

ETIM for 2885773 Relés (EC001438)

CaracterísticaEjecución de la conexión eléctrica (EF003961)
ValorConexión roscada
CaracterísticaCon abrazaderas extraíbles (EF003340)
ValorNo
CaracterísticaRango de medición de tensión 1 (EF006134)
Valor161 V
CaracterísticaTipo de tensión del rango de medida (EF003399)
ValorCA
CaracterísticaSubtensión monofásica posible (EF003390)
ValorNo
CaracterísticaSubtensión trifásica posible (EF003391)
ValorSí
CaracterísticaSobretensión monofásica posible (EF003392)
ValorNo
CaracterísticaSobretensión trifásica posible (EF003393)
ValorNo
CaracterísticaHistéresis monofásica posible (EF003394)
ValorNo
CaracterísticaHistéresis trifásica posible (EF003395)
ValorSí
CaracterísticaContiene función de subtensión de corriente contínua (EF003396)
ValorNo
CaracterísticaContiene función de sobretensión de corriente continua (EF003397)
ValorNo
CaracterísticaContiene función de ventana de tensión CC (EF003398)
ValorNo
CaracterísticaNúmero de contactos normalmente cerrados (EF008255)
Valor0
CaracterísticaNúmero de contactos normalmente abiertos (EF008256)
Valor0
CaracterísticaNúmero de contactos inversores (EF008257)
Valor2
CaracterísticaAnchura (EF000008)
Valor22.5 mm
CaracterísticaAltura (EF000040)
Valor90 mm
CaracterísticaProfundidad (EF000049)
Valor113 mm

DATASHEET - PDF

Título
Tamaño
Tipo
PHOENIX CONTACT-2885773-EMD-FL-3V-230
113 Kbytes
PDF CATÁLOGO CABLEADO DEL SISTEMA PARA SISTEMAS DE CONTROL PHOENIX ES
9 Mbytes
PDF CATÁLOGO RELES PHOENIX ES
6 Mbytes
