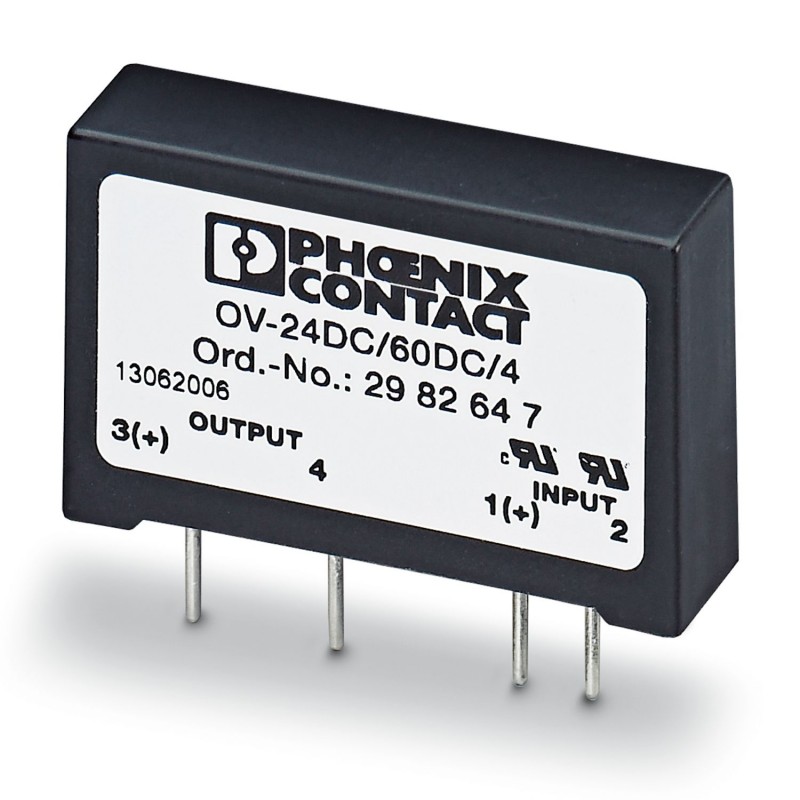

OV-24DC/ 60DC/4 2982647 PHOENIX CONTACT Relé de estado sólido, para la amplificación de señales y la separac..
OV-24DC/ 60DC/4
2982647
PHOENIX_CONTACT
10
Relé de estado sólido, para la amplificación de señales y la separación galvánica de los circuitos de mando y de carga, enchufable en zócalos enchufables para soldar SIM-AMS, o con conexión para tarjeta para el montaje directo en la placa de circuito impreso, entrada: 4,25-32 V DC, salida: 1-60 V DC/4 A
Relé de estado sólido para amplificación de señal y separación galvánica entre el circuito de control y el campo, enchufable en la toma SIM-AMS o con conexión de tarjeta para montaje directo en PCB, entrada: 4,25-32 V DC, salida: 1-60 V DC/4 A
Relés > Optoacoplador
relés industriales
Producto nuevo en su embalaje original con todas las garantías y certificaciones de PHOENIX_CONTACT
Más vendidos
▲Más Información
▲Datos mercantiles
| Clave de pedido | 2982647 |
|---|---|
| Unidad de embalaje | 10 pcs |
| Clave de venta | CK61G1 - |
| Página del catálogo | Página 559 (C_7_2013) |
| EAN | 4046356131971 |
| Peso por unidad (sin incluir el embalaje) | 24,000 g |
| Número de tarifa arancelaria | 85362010 |
| País de origen | MT (Malta) |
Condiciones ambientales
| Temperatura ambiente (servicio) | -20 °C ... 80 °C |
|---|---|
| Temperatura ambiente (almacenamiento / transporte) | -20 °C ... 80 °C |
Datos de entrada
| Tensión nominal de entrada UN | 24 V DC |
|---|---|
| Rango de tensión de entrada | 4,25 V DC ... 32 V DC |
| Umbral de conmutación Señal "0" Tensión | < 1 V DC |
| Umbral de conmutación Señal "1" Tensión | > 3,3 V DC |
| Corriente de entrada típica a UN | 15 mA |
| Tiempo de conexión típico | < 100 µs |
| Tiempo de desconexión típico | < 250 µs |
| Frecuencia de transmisión | 100 Hz |
Datos de salida
| Gama de tensión de salida | 1 V DC ... 60 V DC |
|---|---|
| Corriente constante límite | 4 A (ver curva derating) |
| Corriente de carga mínima | 1 mA |
| Corriente de fuga | 100 µA |
| Corriente transitoria | 25 A (tp= 1 s) |
| Caída de tensión con corriente constante límite máxima | 0,5 V |
| Circuito de salida | 2 conductores |
| Denominación de la protección | Prot. contra inversión de polaridad |
| Circuito de protección/componente de protección | Diodo contra inv. de polaridad |
Generalidades
| Tensión de prueba Entrada/salida | 4 kV (50 Hz, 1 min) |
|---|---|
| Posición para el montaje | discrecional |
| Indicaciones de montaje | Alineable con separación > 20 mm |
| Modo operativo | Tiempo de trabajo 100 % |
| Normas/especificaciones | EN 61000-4-2 |
| EN 61000-4-3 | |
| EN 61000-4-4 | |
| EN 55011 |
Normas y especificaciones
| Conexión según norma | CUL |
|---|---|
| Normas/especificaciones | EN 61000-4-2 |
| EN 61000-4-3 | |
| EN 61000-4-4 | |
| EN 55011 | |
| Aislamiento | Aislamiento básico |
Environmental Product Compliance
| China RoHS | Espacio de tiempo para el uso previsto (EFUP): 50 años |
|---|---|
| Encontrará información sobre las sustancias peligrosas en la declaración del fabricante en la pestaña "Descargas" |
Clasificaciones
eCl@ss 5.027371001eCl@ss 5.127371000eCl@ss 6.027371600eCl@ss 7.027371604eCl@ss 8.027371604eCl@ss 9.027371604
| Característica | Valor |
|---|---|
| Tensión de entrada (EF003840) | 4.25 V |
| Tipo de corriente (entrada) (EF003033) | CC |
| Tensión de salida (EF003933) | 1 V |
| Corriente nominal de funcionamiento Ie (EF001443) | 4 A |
| Tipo de salida digital (EF003601) | Electrónico |
| Con indicador LED (EF005950) | No |
Datasheet - PDF
▲| Título: | Tamaño: | Tipo: |
|---|---|---|
| PDF CATÁLOGO RELES PHOENIX ES.pdf | 6 Mbytes |
|
| PHOENIX CONTACT-2982647-OV-24DC/ 60DC/4 | 122 Kbytes |
|
