PHOENIX_CONTACTrelés industrialesEMD-SL-PTC 2866093 PHOENIX CONTACT Relé de supervisión para la supervisión de la temperatura de devanados de..

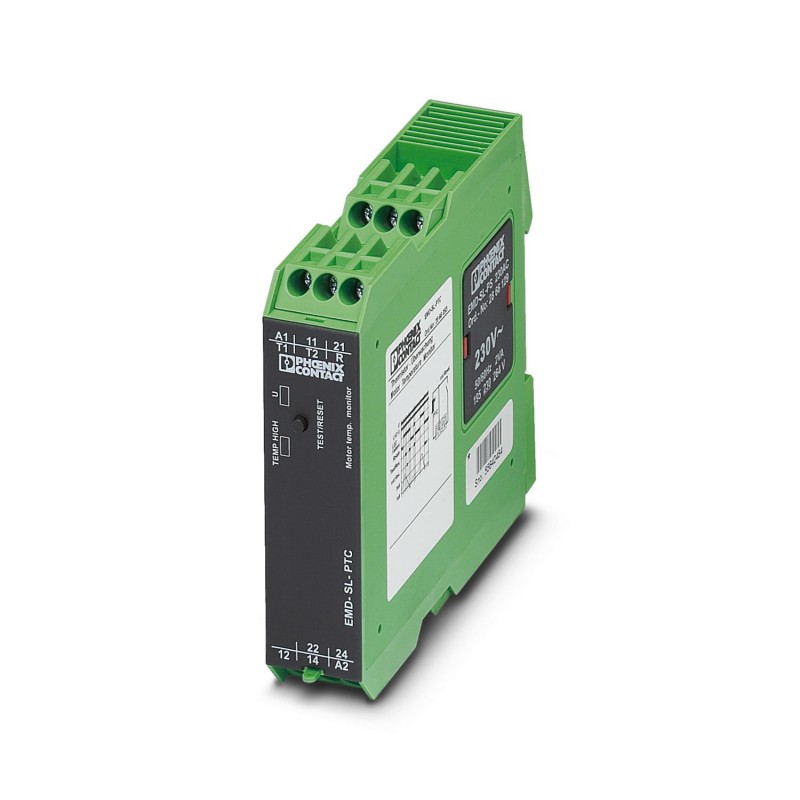

PHOENIX_CONTACT EMD-SL-PTC 2866093 - Imagen 1

Las imágenes son sólo a título ilustrativo. Por favor, revise la ficha técnica.

EMD-SL-PTC 2866093 PHOENIX CONTACT Relé de supervisión para la supervisión de la temperatura de devanados de..

Referencia: EMD-SL-PTC

Código: 2866093

Fabricante: PHOENIX_CONTACT

Descripción:

Relé de supervisión para la supervisión de la temperatura de devanados de motor (máximo 6 PTC) con memoria de errores, para sensor de temperatura según DIN 44081, función de prueba con tecla de prueba/reset integrada, tensión de alimentación seleccionable a través de módulo de potencia, 2 contactos conmutados

Categorías:

  • Relés > Dispositivo de control de temperatura
  • PHOENIX_CONTACT > relés industriales

Producto nuevo en su embalaje original con todas las garantías y certificaciones de PHOENIX_CONTACT

  • Más Información
  • ETIM
  • PDF
  • Opiniones
Garantía, reparación y devolución.

Precio unitario: 136,01 €

Este precio es por unidad y muestra el valor neto (no incluye impuestos indirectos si son aplicables).

Calcule su precio por cantidad

CantidadPrecio

Plazo estándar: 2-3 semanas.

  • Estos plazos son una estimación y podrían variar una vez tramitado el pedido del artículo.

MÁS INFORMACIÓN

Datos técnicos
Notas
Restricción de uso
Indicación CEMCEM: producto de clase A, véase declaración del fabricante en el centro de descargas
Propiedades del artículo
Tipo de productoRelés de supervisión de temperatura
Modo operativoTiempo de trabajo 100 %
Vida útil mecánicaaprox. 2x 107periodicidades de cambio de estado
Estado de mantenimiento de datos
Revisión de artículo02
Propiedades de aislamiento
AislamientoAislamiento básico
Categoría de sobretensiónIII
Grado de polución2
Propiedades eléctricas
Vida útil eléctrica2x 105periodicidades de cambio de estado con carga resistiva, 1000 VA
Tensión de aislamiento de dimensionamiento300 V
Tensión transitoria de dimensionamiento4 kV
Alimentación
Tensión de alimentación24 V AC ... 230 V AC (ver módulos de potencia)
24 V DC (ver módulos de potencia)
Potencia nominal absorbida2 VA (1,5 W)
Datos de entrada
Denominación EntradaEntrada de medición
Tensión de entrada máxima7,5 V DC (Bornes de conexión: T1 y T2)
Gama de frecuencias50 Hz ... 60 Hz
Coeficiente de temperatura máximo< 0,1 %/K
Valor de reacción≥ 3,6 kΩ (El relé se desexcita)
FunciónControl de temperatura de bobina
Precisión básica± 10 % (del valor final de escala)
Precisión de repetición≤ 2 %
Resistencia fría suma< 1,5 kΩ
Valor de desactivación≤ 1,8 kΩ (El relé se excita)
Detección de cortocircuito< 20 Ω
Influencia de tensión≤ 1 %
Tiempo de recuperación500 ms
Control
Denominación ConexiónConexión de una tecla de reset externa (contacto abierto a activar sin potencial)
Capacidad de cargaSin capacidad de carga
Longitud del cablemáx. 10 m
Datos de salida
Conmutar
Tipo de conmutación del contacto2 contactos conmutados sin potencial
Tensión de conmutación máxima250 V AC (según IEC 60664-1)
Potencia de ruptura (carga óhmica) máxima750 VA (3 A/250 V AC, módulo alineado, separación ≤ 5 mm)
1250 VA (5 A/250 V AC, módulo no alineado, separación ≥ 5 mm)
Fusible de salida5 A (rápido)
Datos de conexión
Tipo de conexiónConexión por tornillo
Longitud a desaislar8 mm
Sección de conductor rígido0,5 mm² ... 2,5 mm²
Sección de conductor flexible0,25 mm² ... 2,5 mm²
Sección de conductor AWG20 ... 14
Dimensiones
Anchura22,5 mm
Altura90 mm
Profundidad113 mm
Datos del material
Colorverde (RAL 6021)
Tipo de material aislante CarcasaPoliamida PA, autoextinguible
Condiciones medioambientales y de vida útil
Condiciones ambientales
Índice de protección (Carcasa)IP40 (Carcasa)
Índice de protección (Bornas de conexión)IP20 (Bornas de conexión)
Temperatura ambiente (servicio)-25 °C ... 55 °C
-25 °C ... 40 °C (corresponde a UL 508)
Temperatura ambiente (almacenamiento / transporte)-25 °C ... 70 °C
Clase de clima3K3 (según EN 60721)
Humedad de aire admisible (servicio)15 % ... 85 %
Homologaciones
CE
CertificadoConformidad CE
UL, EE. UU. / Canadá
MarcadoUL/C-UL Listed UL 508
Datos CEM
Compatibilidad electromagnéticaConformidad con la directiva CEM
Directiva de baja tensiónDe conformidad con la directiva NS
Resistencia a interferenciasEN 61000-6-2
Emisión de interferenciasEN 61000-6-3
Normas y especificaciones
Normas/especificacionesEN 50178
Montaje
Tipo de montajeMontaje sobre carril DIN
Indicaciones de montajesobre carril normalizado NS 35 conforme a EN 60715
Posición para el montajediscrecional

ETIM for 2866093 Relés (EC001446)

CaracterísticaEjecución de la conexión eléctrica (EF003961)
ValorConexión roscada
CaracterísticaCon abrazaderas extraíbles (EF003340)
ValorNo
CaracterísticaAlmacenamiento de errores posible (EF003423)
ValorNo
CaracterísticaReinicio externo posible (EF003426)
ValorNo
CaracterísticaNúmero de contactos normalmente cerrados (EF008255)
Valor0
CaracterísticaNúmero de contactos normalmente abiertos (EF008256)
Valor0
CaracterísticaNúmero de contactos inversores (EF008257)
Valor2
CaracterísticaAnchura (EF000008)
Valor22.5 mm
CaracterísticaAltura (EF000040)
Valor90 mm
CaracterísticaProfundidad (EF000049)
Valor113 mm
