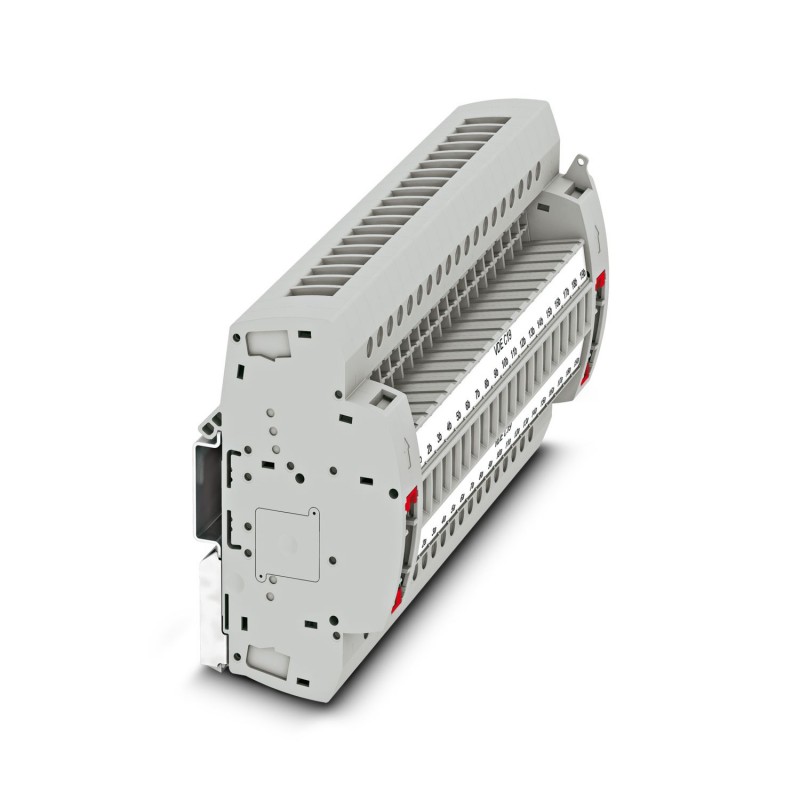

UTRE 6-2/C19 3069430 PHOENIX CONTACT Regleta de clavijas de prueba, con codificación VDE tipo C19, tensión n..
UTRE 6-2/C19
3069430
PHOENIX_CONTACT
Regleta de clavijas de prueba, con codificación VDE tipo C19, tensión nominal: 400 V, número de conexiones: 38, número de polos: 19, tipo de conexión: Conexión por tornillo, Sección de dimensionamiento: 6 mm², 1er piso, sección: 0,2 mm² - 10 mm², clase de montaje: NS 35/7,5, NS 35/15, color: gris
Tira de terminales de prueba, código VDE tipo C19, voltaje nominal: 400 V, número de conexiones: 38, número de posiciones: 19, método de conexión: Conexión por tornillo, 1 nivel, Sección transversal nominal: 6 mm2, sección transversal: 0,2 mm2 - 10 mm2, tipo de montaje: NS 35/7,5, NS 35/15, color: gris
Bloques de terminales > Adaptador para comprobar bloques de terminales
Conectividad armarios industriales
Producto nuevo en su embalaje original con todas las garantías y certificaciones de PHOENIX_CONTACT
productos relacionados
▲Más vendidos
▲Más Información
▲Datos mercantiles
| Clave de pedido | 3069430 |
|---|---|
| Unidad de embalaje | 1 pcs |
| Clave de venta | BE6112 - |
| Página del catálogo | Página 608 (C_1_2017) |
| EAN | 4046356943338 |
| Peso por unidad (sin incluir el embalaje) | 672,200 g |
| Número de tarifa arancelaria | 85369010 |
| País de origen | PL (Polonia) |
Generalidades
| Observación | Encontrará un diagrama eléctrico detallado en Descargas Varios |
|---|---|
| Número de polos | 19 |
| Número de pisos | 1 |
| Número de conexiones | 38 |
| Potenciales | 19 |
| Sección nominal | 6 mm² |
| Color | gris |
| Aislamiento | PA |
| Clase de combustibilidad según UL 94 | V0 |
| Tensión transitoria de dimensionamiento | 4 kV |
| Tensión transitoria de prueba | 5 kV |
| Categoría de sobretensiones | III |
| Grupo material aislante | I |
| Potencia disipada máxima con condición nominal | 1,31 W |
| Corriente de carga máxima | 30 A (con una sección de conductor de 10 mm²) |
| Corriente Ith | 24 A |
| Tensión nominal UN | 400 V AC/DC |
| Pared lateral abierta | No |
| Índice de temperatura del material aislante relativo (Elec., UL 746 B) | 130 °C |
| Índice de temperatura del material aislante (DIN EN 60216-1 (VDE 0304-21)) | 125 °C |
| Utilización estática de material aislante en frío | -60 °C |
| Reacción al fuego para vehículos sobre carriles (DIN 5510-2) | Prueba aprobada |
| Procedimiento de ensayo con una llama de prueba (DIN EN 60695-11-10) | V0 |
| Índice de oxígeno (DIN EN ISO 4589-2) | >32 % |
| NF F16-101, NF F10-102 clase I | 2 |
| NF F16-101, NF F10-102 clase F | 2 |
| Inflamabilidad de las superficies NFPA 130 (ASTM E 162) | aprobado |
| Densidad de los gases de combustión óptica específica NFPA 130 (ASTM E 662) | aprobado |
| Toxicidad de los gases de combustión NFPA 130 (SMP 800C) | aprobado |
| Emisión de calor calorímetra NFPA 130 (ASTM E 1354) | 27,5 MJ/kg |
| Protección contra incendios para vehículos sobre carriles (DIN EN 45545-2) R22 | HL 1 - HL 3 |
| Protección contra incendios para vehículos sobre carriles (DIN EN 45545-2) R23 | HL 1 - HL 3 |
| Protección contra incendios para vehículos sobre carriles (DIN EN 45545-2) R24 | HL 1 - HL 3 |
| Protección contra incendios para vehículos sobre carriles (DIN EN 45545-2) R26 | HL 1 - HL 3 |
Dimensiones
| Anchura | 187,5 mm |
|---|---|
| Longitud | 100 mm |
| Altura | 56,5 mm |
| Altura NS 35/7,5 | 61,8 mm |
| Altura NS 35/15 | 69,3 mm |
| Paso | 8,2 mm |
Datos de conexión
| Tipo de conexión | Conexión por tornillo |
|---|---|
| Rosca de tornillo | M4 |
| Longitud a desaislar | 10 mm |
| Par de apriete mín. | 1,5 Nm |
| Par de apriete máx. | 1,8 Nm |
| Conexión según norma | IEC 60947-7-1 |
| Sección de conductor rígido mín. | 0,2 mm² |
| Sección de conductor rígido máx. | 10 mm² |
| Sección de conductor AWG mín. | 24 |
| Sección de conductor AWG máx. | 8 |
| Sección de conductor flexible mín. | 0,2 mm² |
| Sección de conductor flexible máx. | 10 mm² |
| Sección del conductor flexible AWG mín. | 24 |
| Sección del conductor flexible AWG máx. | 8 |
| Sección de conductor flexible con puntera, sin manguito de plástico mín. | 0,25 mm² |
| Sección de conductor flexible con puntera, sin manguito de plástico máx. | 6 mm² |
| Sección de conductor flexible con puntera, con manguito de plástico mín. | 0,25 mm² |
| Sección de conductor flexible con puntera, con manguito de plástico máx. | 6 mm² |
| 2 conductores con la misma sección, rígidos mín. | 0,2 mm² |
| 2 conductores con la misma sección, rígidos máx. | 2,5 mm² |
| 2 conductores con la misma sección, flexibles mín. | 0,2 mm² |
| 2 conductores con la misma sección, flexibles máx. | 2,5 mm² |
| 2 conductores con la misma sección, flexibles con TWIN-AEH, con manguito de plástico mín. | 0,5 mm² |
| 2 conductores con la misma sección, flexibles con TWIN-AEH con manguito de plástico máx. | 2,5 mm² |
| 2 conductores con la misma sección, flexibles con AEH, sin manguito de plástico mín. | 0,25 mm² |
| 2 conductores con la misma sección, flexibles con AEH sin manguito de plástico máx. | 1,5 mm² |
| Calibre macho | A5 |
Normas y especificaciones
| Conexión según norma | IEC 60947-7-1 |
|---|---|
| Clase de combustibilidad según UL 94 | V0 |
| Protección contra incendios para vehículos sobre carriles (DIN EN 45545-2) R22 | HL 1 - HL 3 |
| Protección contra incendios para vehículos sobre carriles (DIN EN 45545-2) R23 | HL 1 - HL 3 |
| Protección contra incendios para vehículos sobre carriles (DIN EN 45545-2) R24 | HL 1 - HL 3 |
| Protección contra incendios para vehículos sobre carriles (DIN EN 45545-2) R26 | HL 1 - HL 3 |
Clasificaciones
| Característica | Valor |
|---|---|
| Longitud de la tira (EF006824) | 10 mm |
| Tensión nominal (EF000228) | 400 V |
| Sección de conductor conectable fino sin casquillo terminal de cable (EF007341) | 0.2 mm² |
| Sección de conductor conectable fino con manguito final (EF007339) | 0.25 mm² |
| Sección de conductor conectable sólido (EF007337) | 0.2 mm² |
| Sección de conductor conectable (EF007343) | 0.2 mm² |
| Ejecución de la conexión eléctrica (EF003961) | Conexión roscada |
| Apilamiento (EF006169) | No |
| Número de polos (EF001391) | 19 |
| Medida de rejilla (EF000394) | 8.2 mm |
Datasheet - PDF
▲| Título: | Tamaño: | Tipo: |
|---|---|---|
| PDF CATÁLOGO BORNAS PARA CARRIL PHOENIX ES.pdf | 14 Mbytes |
|
| PHOENIX CONTACT-3069430-UTRE 6-2/C19 | 108 Kbytes |
|
