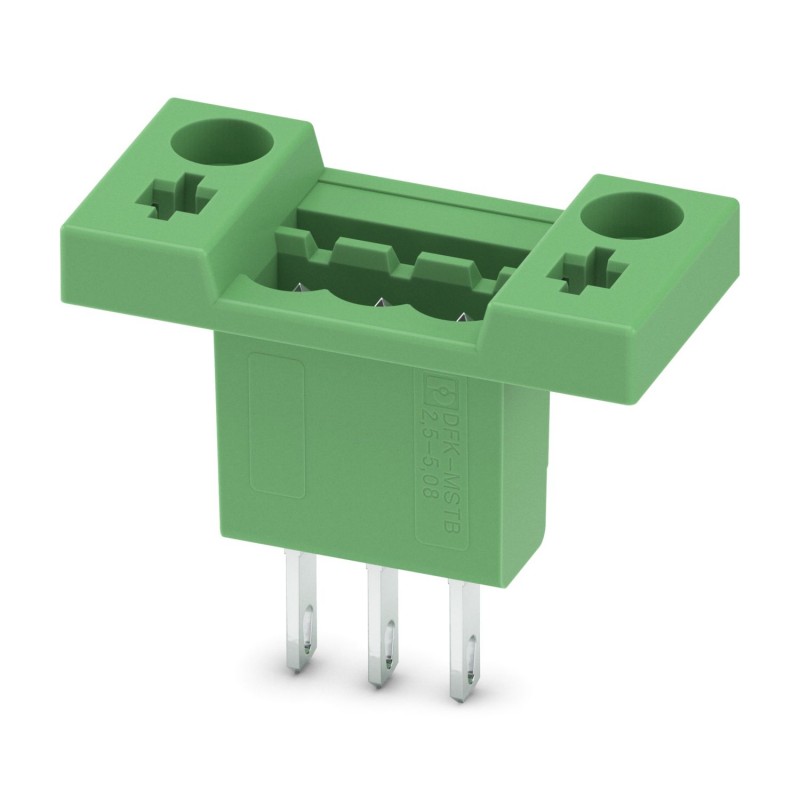

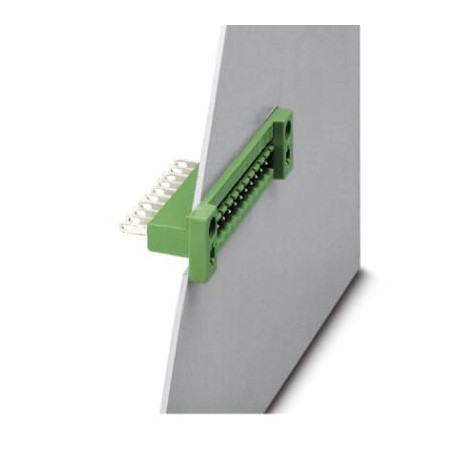

DFK-MSTB 2,5/ 3-G-5,08 0707251 PHOENIX CONTACT Conector pasamuros, corriente nominal: 12 A, tensión de dimen..
DFK-MSTB 2,5/ 3-G-5,08
0707251
PHOENIX_CONTACT
50
Carcasa pasamuros, sección nominal: 2,5 mm², color: verde, corriente nominal: 12 A, tensión nominal (III/2): 320 V, superficie de contacto: Sn, tipo de conexión del contacto: Macho, número de potenciales: 3, número de filas: 1, número de polos: 3, número de conexiones: 3, familia de artículos: DFK-MSTB 2,5/..-G, paso: 5,08 mm, tipo de conexión: Conexión de soldadura/enchufe plano, montaje: Montaje directo, disposición de pines: Disposición de pines lineal, longitud del pin [P]: 9,3 mm, número de pines de soldadura por potencial: 1, sistema enchufable: COMBICON MSTB 2,5, Orientación de la cara enchufable: Estándar, bloqueo: sin, tipo de sujeción: sin, tipo de embalaje: empaquetado en caja, el
Carcasa pasamuros, sección nominal: 2,5 mm2, color: verde, corriente nominal: 12 A, tensión nominal (III/2): 320 V, superficie de contacto: Sn, tipo de conexión del contacto: Macho, número de potenciales: 3, número de filas: 1, número de polos: 3, número de conexiones: 3, familia de artículos: DFK-MSTB 2,5/....ST-5,08 y MSTBT 2,5/...ST-5,08..
Conectores > Conector de circuito impreso
Conectores PCB
Producto nuevo en su embalaje original con todas las garantías y certificaciones de PHOENIX_CONTACT
Comprados juntos habitualmente
▲Más vendidos
▲Más Información
▲| Tipo de producto | Carcasa pasamuros |
| Familia de productos | DFK-MSTB 2,5/..-G |
| Línea de productos | COMBICON Connectors M |
| Construcción | Carcasa de base de paso al exterior |
| Número de polos | 3 |
| Paso | 5,08 mm |
| Número de conexiones | 3 |
| Número de filas | 1 |
| Número de potenciales | 3 |
| Brida de sujeción | sin |
| Diseño del pin | Disposición de pines lineal |
| Número de pines de soldadura por potencial | 1 |
| Estado de mantenimiento de datos | |
| Revisión de artículo | 03 |
| Corriente nominal IN | 12 A |
| Tensión nominal UN | 320 V |
| Resistencia de contacto | 1,7 mΩ |
| Tensión de dimensionamiento (III/3) | 320 V |
| Tensión transitoria de dimensionamiento (III/3) | 4 kV |
| Tensión de dimensionamiento (III/2) | 320 V |
| Tensión transitoria de dimensionamiento (III/2) | 4 kV |
| Tensión nominal (II/2) | 630 V |
| Tensión transitoria de dimensionamiento (II/2) | 4 kV |
| Tipo de montaje | Montaje directo |
| Diseño del pin | Disposición de pines lineal |
| Fijación para pasamuros | |
| Par de apriete | 0,3 Nm |
| Tornillo | 0708263 DFK-MSTB SS para paredes de carcasa de hasta 6 mm de grosor |
| Datos del material - contacto | |
| Observación | Conforme a WEEE/RoHS, sin filamentos según IEC 60068-2-82/JEDEC JESD 201 |
| Material contacto | Aleación de Cu |
| Características de la superficie | estañado galvánicamente |
| Superficie de metal área de contacto (capa superior) | Estaño (5 - 7 µm Sn) |
| Superficie de metal área de contacto (capa intermedia) | Níquel (2 - 3 µm Ni) |
| Superficie de metal área de soldadura (capa superior) | Estaño (5 - 7 µm Sn) |
| Superficie de metal área de soldadura (capa intermedia) | Níquel (2 - 3 µm Ni) |
| Datos del material - carcasa | |
| Color (Carcasa) | verde (6021) |
| Material aislante | PA |
| Grupo material aislante | I |
| CTI según IEC 60112 | 600 |
| Clase de inflamabilidad según UL 94 | V0 |
| Número de inflamabilidad de filamentos incandescentes GWFI según EN 60695-2-12 | 850 |
| Temperatura de inflamación de filamentos incandescentes GWIT según EN 60695-2-13 | 775 |
| Temperatura del ensayo de la dureza por bolas según EN 60695-10-2 | 125 °C |
| Observación referente al funcionamiento | Según la norma DIN EN 61984, los conectores COMBICON son conectores sin potencia de conmutación (COC). En caso de un uso conforme a lo prescrito, estos no deben enchufarse ni desenchufarse bajo tensión ni bajo carga. |
| Esquema de dimensiones |  |
| Paso | 5,08 mm |
| Anchura [w] | 35,56 mm |
| Altura [h] | 29,5 mm |
| Longitud [l] | 17,5 mm |
| Altura total | 20,2 mm |
| Longitud del pasador de soldadura [P] | 9,3 mm |
| Dimensiones de patilla | 0,8 x 2,8 mm |
| Diseño de las placas de circuito impreso | |
| Diámetro orificio | 3,2 mm |
| Examen visual | |
| Especificación del ensayo | DIN EN 60512-1-1:2003-01 |
| Resultado | Prueba aprobada |
| Examen dimensional | |
| Especificación del ensayo | DIN EN 60512-1-2:2003-01 |
| Resultado | Prueba aprobada |
| Resistencia de las rotulaciones | |
| Especificación del ensayo | DIN EN 60068-2-70:1996-07 |
| Resultado | Prueba aprobada |
| Polarización y codificación | |
| Especificación del ensayo | DIN EN 60512-13-5:2006-11 |
| Resultado | Prueba aprobada |
| Portacontactos usado | |
| Especificación del ensayo | DIN EN 60512-15-1:2009-03 |
| Portacontactos utilizado Exigencia >20 N | Prueba aprobada |
| Fuerzas al enchufar y desenchufar | |
| Resultado | Prueba aprobada |
| Número de ciclos | 25 |
| Fuerza al enchufar por polo aprox. | 8 N |
| Fuerza al desenchufar por polo aprox. | 6 N |
| Prueba térmica Grupo de prueba C | |
| Especificación del ensayo | DIN EN 60512-5-1:2003-01 |
| Número de polos probado | 16 |
| Resistencia de aislamiento | |
| Especificación del ensayo | DIN EN 60512-3-1:2003-01 |
| Resistencia de aislamiento Polos contiguos | > 5 MΩ |
| Líneas de fuga y distancias de aislamiento de aire | |
| Especificación del ensayo | DIN EN 60664-1 (VDE 0110-1):2008-01 |
| Grupo material aislante | I |
| Resistencia a las corrientes de fuga (DIN EN 60112 (VDE 0303-11)) | CTI 600 |
| Tensión de aislamiento de dimensionamiento (III/3) | 320 V |
| Tensión transitoria nominal (III/3) | 4 kV |
| valor mínimo de la distancia de aislamiento de aire - campo no homogéneo (III/3) | 3 mm |
| valor mínimo de línea de fuga (III/3) | 4 mm |
| Tensión de aislamiento de dimensionamiento (III/2) | 320 V |
| Tensión transitoria nominal (III/2) | 4 kV |
| valor mínimo de la distancia de aislamiento de aire - campo no homogéneo (III/2) | 3 mm |
| valor mínimo de línea de fuga (III/2) | 3 mm |
| Tensión de aislamiento de dimensionamiento (II/2) | 630 V |
| Tensión transitoria nominal (II/2) | 4 kV |
| valor mínimo de la distancia de aislamiento de aire - campo no homogéneo (II/2) | 3 mm |
| valor mínimo de línea de fuga (II/2) | 3,2 mm |
| Ensayo de vibraciones | |
| Especificación del ensayo | DIN EN 60068-2-6 (VDE 0468-2-6):2008-10 |
| Frecuencia | 10 - 150 - 10 Hz |
| Velocidad de barrido | 1 octava/min |
| Amplitud | 0,35 mm (10 Hz ... 60,1 Hz) |
| Aceleración | 5g (60,1 Hz ... 150 Hz) |
| Duración de ensayo por eje | 2,5 h |
| Direcciones de ensayo | Ejes X, Y y Z |
| Prueba de durabilidad | |
| Especificación del ensayo | DIN EN 60512-9-1 (VDE 0687-512-9-1):2010-12 |
| Tensión de choque soportable a nivel del mar | 4,8 kV |
| Resistencia de contacto R1 | 1,7 mΩ |
| Resistencia de contacto R2 | 1,7 mΩ |
| Ciclos de enchufe | 25 |
| Resistencia de aislamiento Polos contiguos | > 5 MΩ |
| Ensayo climático | |
| Especificación del ensayo | DIN EN ISO 22479:2022-08 |
| Fatiga por corrosión | 0,2 dm3SO2en 300 dm3/40 °C/1 ciclo |
| Esfuerzo térmico | 105 °C/168 h |
| Tensión alterna soportable | 2,21 kV |
| Condiciones ambientales | |
| Temperatura ambiente (servicio) | -40 °C ... 100 °C (en función de la curva derating) |
| Temperatura ambiente (almacenamiento / transporte) | -40 °C ... 70 °C |
| Humedad relativa del aire (almacenamiento / transporte) | 30 % ... 70 % |
| Temperatura ambiente (montaje) | -5 °C ... 100 °C |
| Tipo de embalaje | empaquetado en caja |
| Tipo de embalaje | empaquetado en caja |
