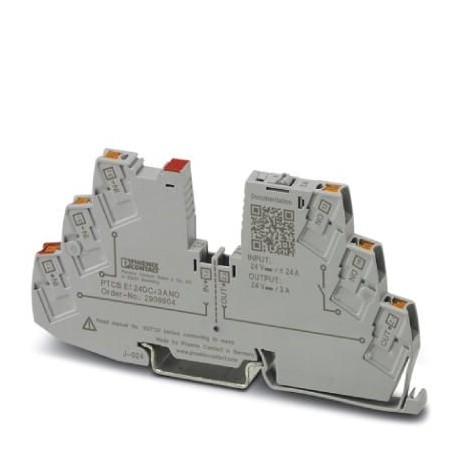

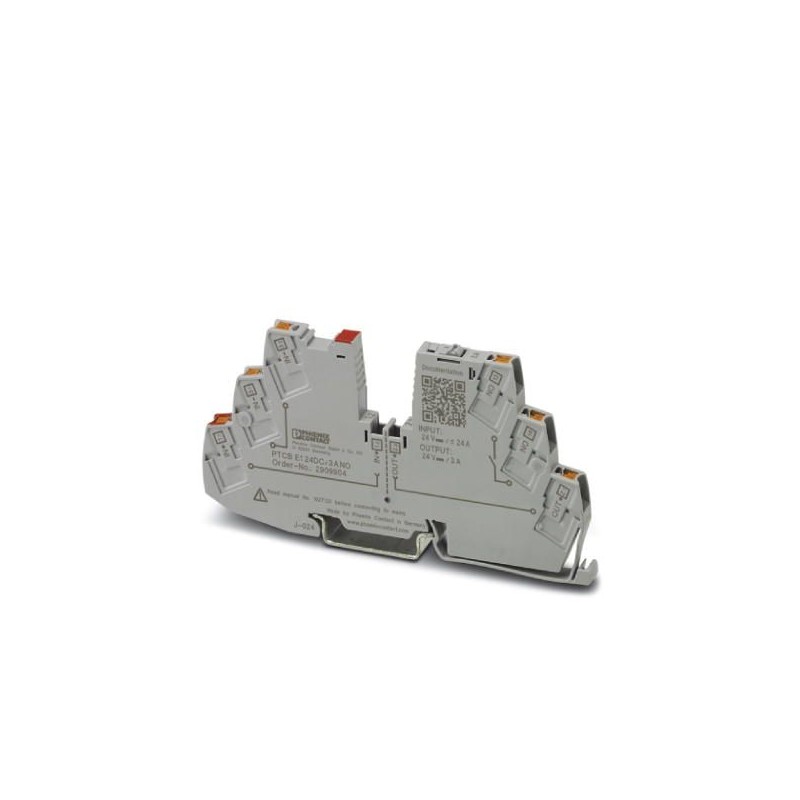

PTCB E1 24DC/3A NO 2909904 PHOENIX CONTACT Interruptor electrónico para protección de equipos de un canal pa..
PTCB E1 24DC/3A NO
2909904
PHOENIX_CONTACT
Interruptor electrónico para protección de equipos de un canal para proteger consumidores en 24 V DC en caso de sobrecarga y cortocircuito. Distribución de potencial sencilla con los componentes del sistema de bornas para carril CLIPLINE complete. Con corriente nominal fija. Para la instalación sobre carriles DIN.
Disyuntores, fusibles > Interruptor de protección
Protección sobretensiones
Producto nuevo en su embalaje original con todas las garantías y certificaciones de PHOENIX_CONTACT
productos relacionados
▲Más vendidos
▲Más Información
▲Clave De Datos Comerciales
| Orderkey | Dos millones novecientos nueve mil novecientos cuatro |
|---|---|
| Unidad de embalaje | 1 pc |
| GTIN | 4055626408729 |
| Peso por Pieza (sin incluir el embalaje) | 27.640 g |
| Personalizado número de tarifa | Ochenta y cinco millones trescientos sesenta y tres mil diez |
| País de origen | DE (Alemania) |
Condiciones ambientales
| Temperatura ambiente (funcionamiento) | -25 °C ... 60 °C |
|---|---|
| Temperatura ambiente (almacenamiento/transporte) | -40 °C ... 70 °C |
| La humedad de la prueba | 96 h, ic 95% RH, 40°C |
| Altitud | ≤ 2000 m (amsl (por encima de la media a nivel del mar)) |
| Shock (operación) | 30g (IEC 60068-2-27, Prueba de Ea) |
| Vibración (en funcionamiento) | 10 Hz ... 59.6 Hz (Amplitud ±0,35 mm; de conformidad con IEC 60068-2-6, Test Fc) |
| 59.6 Hz ... 150 Hz (Aceleración de 5g; de conformidad con IEC 60068-2-6, Test Fc) | |
| Grado de protección | IP20 |
General
| Clasificación de inflamabilidad según UL 94 | V-0 |
|---|---|
| Tipo de montaje | El riel DIN de 35 mm |
| Color | el tráfico gris RAL 7042 |
| Número de posiciones | Uno |
| Clase de protección | III |
| Tipo de | Carril DIN módulo, de una sola pieza |
Datos eléctricos
| Tipo de fusible | electrónica |
|---|---|
| Tensión de impulso admisible | 0.5 kV |
| Voltaje de funcionamiento | 18 V DC ... 27.5 V DC |
| Tensión nominal | 24 V DC |
| Corriente nominal IN | 24 DC (corriente Total de entrada) |
| 3 CC () | |
| La medición de la tolerancia me | ± 15 % |
| Comentarios de la resistencia | max. 35 V DC |
| Fail-safe elemento | 4 DC |
| La eficiencia | > 99 % |
| Circuito cerrado de corriente ICero | typ. 12 mA |
| Disipación de potencia | typ. 0,3 W (en funcionamiento Sin carga) |
| < 0,9 W (Nominal de operación) | |
| Módulo de tiempo de inicialización | 1 s |
| Tiempo de espera después de que el interruptor de apagado de un canal | 5 s (en sobrecarga / cortocircuito) |
| La reducción de temperatura | 21 Una (Total de corriente a 60°C) |
| 24 (Total de corriente a 50°C) | |
| 3 (Canal actual a 60°C) | |
| 3 (Canal actual a 50°C) | |
| Método de disparo | E (electrónica) |
| Se requiere copia de seguridad fusible | no se requiere, integrado a prueba de fallos elemento |
| Fuerza dieléctrica | max. 35 V CC (circuito de Carga) |
| La caída de tensión | 0.06 V (2) |
| MTBF (IEC 61709, SN 29500) | 28571428 h (a 25°C con un 21% de la carga) |
| 14084507 h (a 40°C con 34.25% de la carga) | |
| 2053388 h a 60°C con 100% de carga) | |
| Tiempo de apagado circuito de carga | ≤ 10 ms (por corto circuito > 2.0 x IN) |
| 1 s (1.2 ... 2.0 x IN) | |
| Bajo voltaje de apagado del circuito de carga | ≤ 17.8 V DC (activo) |
| ≥ 18.8 V DC (inactivo) | |
| Aumento de voltaje de apagado del circuito de carga | ≥ 27.5 V DC (activo) |
| ≤ 27 V DC (inactivo) | |
| Max. carga capacitiva circuito de carga | 20000 µF (Dependiendo de la corriente de cortocircuito disponible) |
Indicación remota de contacto
| Nombre de la conexión | Indicación remota de circuito |
|---|---|
| La función de conmutación | N/S de contacto |
| Pelar longitud | 10 mm |
| Conductor sección transversal del sólido | 0.2 mm2 ... 4 mm2 |
| Sección cruzada del Conductor AWG | 24 ... 14 |
| Sección cruzada del Conductor, flexible, con virola, con funda de plástico | 0.2 mm2 ... 2,5 mm2 |
| Conductor de sección transversal flexible, con virola sin manguito de plástico | 0.2 mm2 ... 2,5 mm2 |
| CC tensión de funcionamiento | 0 V DC ... 30 V DC |
| DC corriente de funcionamiento | 100 mA DC |
Los datos de conexión
| Nombre de la conexión | Circuito principal EN+ |
|---|---|
| Método de conexión | Push-in de conexión |
| Pelar longitud | 10 mm |
| Conductor sección transversal del sólido | 0.2 mm2 ... 4 mm2 |
| Sección cruzada del Conductor AWG | 24 ... 12 |
| Sección cruzada del Conductor, flexible, con virola, con funda de plástico | 0.2 mm2 ... 2,5 mm2 |
| Conductor de sección transversal flexible, con virola sin manguito de plástico | 0.2 mm2 ... 2,5 mm2 |
| Nombre de la conexión | Circuito principal EN- |
| Método de conexión | Push-in de conexión |
| Pelar longitud | 10 mm |
| Conductor sección transversal del sólido | 0.2 mm2 ... 4 mm2 |
| Sección cruzada del Conductor AWG | 24 ... 12 |
| Sección cruzada del Conductor, flexible, con virola, con funda de plástico | 0.2 mm2 ... 2,5 mm2 |
| Conductor de sección transversal flexible, con virola sin manguito de plástico | 0.2 mm2 ... 2,5 mm2 |
| Nombre de la conexión | Circuito principal SALIDA |
| Método de conexión | Push-in de conexión |
| Pelar longitud | 10 mm |
| Conductor sección transversal del sólido | 0.2 mm2 ... 4 mm2 |
| Sección cruzada del Conductor AWG | 24 ... 12 |
| Sección cruzada del Conductor, flexible, con virola, con funda de plástico | 0.2 mm2 ... 2,5 mm2 |
| Conductor de sección transversal flexible, con virola sin manguito de plástico | 0.2 mm2 ... 2,5 mm2 |
Normas y Reglamentos
| Normas/especificaciones | EN 61000-6-2 |
|---|---|
| EN 61000-6-3 | |
| EN 60068-2-78 | |
| EN 50178 | |
| EN 60068-2-6 | |
| EN 60068-2-27 | |
| UL 508 | |
| UL 2367 | |
| UL 1310 de Alimentación de Clase 2 Unidades |
Clasificaciones
eCl@ss 5.1Veintisiete millones cien cuarenta y ún mil cieneCl@ss 6.0Veintisiete millones cien cuarenta y ún mil cieneCl@ss 7.0Veintisiete millones cien cuarenta y ún mil cien dieciseiseCl@ss 8.0Veintisiete millones cien cuarenta y ún mil cien dieciseiseCl@ss 9.0Veintisiete millones cien cuarenta y ún mil cien dieciseis
| Característica | Valor |
|---|---|
| Clase de inflamabilidad de material aislante según UL94 (EF002521) | Otros |
| Número de polos (EF001391) | 1 |
| Anchura (EF000008) | 6.2 mm |
| Altura (EF000040) | 105.8 mm |
| Profundidad (EF000049) | 55.6 mm |
| Método de montaje (EF000003) | Otros |
| Tensión de funcionamiento (EF000111) | 27.5 V |
| Intensidad nominal (EF000001) | 24 A |
| Limitación de corriente activa x IN (EF011922) | 0 |
| Tipo de fusible (EF011923) | Electrónico |
| Fail-Safe-Element (EF011924) | 4 A |
| Tiempo de desconexión (EF011925) | 0.01 ms |
| Carga capacitiva máx. (EF011926) | 0.014 µF |
| Con contacto de telecomunicación (EF000422) | Sí |
| Temperatura ambiente durante el funcionamiento (EF007515) | -30 °C |
