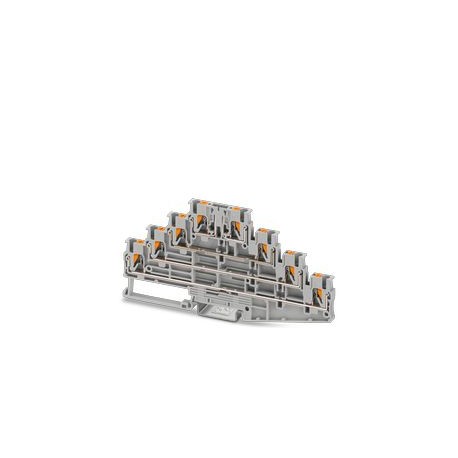

PT 2,5-L/L/L/TG 1336395 PHOENIX CONTACT Borna seccionable, tensión nominal: 500 V, Corriente constante térmi..
PT 2,5-L/L/L/TG
1336395
PHOENIX_CONTACT
50
Borna seccionable, tensión nominal: 500 V, Corriente constante térmica Ith: 18 A, tipo de conexión: Conexión push-in, Sección de dimensionamiento: 2,5 mm², sección: 0,14 mm² - 4 mm², montaje: NS 35/7,5, NS 35/15, color: gris
Bloques de terminales > Bloque de terminales para separación y medida
Bornas
Producto nuevo en su embalaje original con todas las garantías y certificaciones de PHOENIX_CONTACT
Más vendidos
▲Más Información
▲Datos técnicos
Notas
| Generalidades | |
| Observación | La corriente de carga máxima no debe ser sobrepasada por la corriente total de todos los conductores conectados. |
Propiedades del artículo
| Tipo de producto | Borne seccionable |
| Número de polos | 4 |
| Número de conexiones | 8 |
| Número de filas | 4 |
| Propiedades de aislamiento | |
| Categoría de sobretensión | III |
| Grado de polución | 3 |
Propiedades eléctricas
| Tensión transitoria de dimensionamiento | 6 kV |
Datos de conexión
| Número de conexiones por piso | 2 |
| Sección nominal | 2,5 mm² |
| Sección de conductor AWG | (Convertido según IEC) |
| Longitud de pelado | 8 mm ... 10 mm |
| Calibre macho | A3 |
| B3 | |
| Conexión según norma | IEC 60947-7-1 |
| Sección de conductor rígido | 0,14 mm² ... 4 mm² |
| Sección de conductor AWG | 26 ... 12 (Convertido según IEC) |
| Sección de conductor flexible | 0,14 mm² ... 4 mm² |
| Sección de cable flexible [AWG] | 26 ... 12 (Convertido según IEC) |
| Sección de cable flexible (puntera sin manguito de plástico) | 0,14 mm² ... 2,5 mm² |
| Sección de cable flexible (puntera con manguito de plástico) | 0,14 mm² ... 2,5 mm² |
| Corriente constante térmica Ith | 18 A (con una sección del conductor de 2,5 mm²) |
| Corriente de carga máxima | 20 A (con sección de cable de 4 mm²) |
| Tensión nominal | 500 V |
| Sección nominal | 2,5 mm² |
| Sección de conexión directamente enchufable | |
| Sección de conductor rígido | 0,34 mm² ... 4 mm² |
| Sección de cable rígido [AWG] | 20 ... 12 (Convertido según IEC) |
| Sección de conductor flexible | 0,5 mm² ... 2,5 mm² |
| Sección de cable flexible (puntera sin manguito de plástico) | 0,5 mm² ... 2,5 mm² |
| Sección de cable flexible (puntera con manguito de plástico) | 0,5 mm² ... 2,5 mm² |
Dimensiones
| Anchura | 5,2 mm |
| Ancho de tapa | 2,2 mm |
| Altura | 142,4 mm |
| Profundidad en NS 35/7,5 | 68,6 mm |
| Profundidad en NS 35/15 | 76,1 mm |
Datos del material
| Color | gris |
| Clase de inflamabilidad según UL 94 | V0 |
| Grupo material aislante | I |
| Material aislante | PA |
| Utilización estática de material aislante en frío | -60 °C |
| Índice de temperatura del material aislante relativo (Elec., UL 746 B) | 130 °C |
| Protección contra incendios para vehículos sobre carriles (DIN EN 45545-2) R22 | HL 1 - HL 3 |
| Protección contra incendios para vehículos sobre carriles (DIN EN 45545-2) R23 | HL 1 - HL 3 |
| Protección contra incendios para vehículos sobre carriles (DIN EN 45545-2) R24 | HL 1 - HL 3 |
| Protección contra incendios para vehículos sobre carriles (DIN EN 45545-2) R26 | HL 1 - HL 3 |
| Inflamabilidad de las superficies NFPA 130 (ASTM E 162) | aprobado |
| Densidad de los gases de combustión óptica específica NFPA 130 (ASTM E 662) | aprobado |
| Toxicidad de los gases de combustión NFPA 130 (SMP 800C) | aprobado |
Ensayos eléctricos
| Prueba con tensión de impulso | |
| Tensión de prueba Valor nominal | 6 kV |
| Resultado | Prueba aprobada |
| Verificación de calentamiento | |
| Exigencia Ensayo de calentamiento | Aumento de temperatura ≤ 45 K |
| Resultado | Prueba aprobada |
| Corriente admisible de corta duración 2,5 mm² | 0,3 kA |
| Resultado | Prueba aprobada |
| Rigidez dieléctrica con frecuencia de operación | |
| Tensión de prueba Valor nominal | 1,89 kV |
| Resultado | Prueba aprobada |
Propiedades mecánicas
| Datos mecánicos | |
| Pared lateral abierta | Sí |
Ensayos mecánicos
| Resistencia mecánica | |
| Resultado | Prueba aprobada |
| Fijación en el soporte | |
| Carril/superficie de fijación | NS 32/NS 35 |
| Resultado | Prueba aprobada |
| Comprobación de daños en los conductores y de aflojamiento | |
| Velocidad de rotación | 10 (+/- 2) r.p.m. |
| Rotaciones | 135 |
| Sección de conductor/Peso | 0,14 mm2/0,2 kg |
| 2,5 mm2/0,7 kg | |
| 4 mm2/0,9 kg | |
| Resultado | Prueba aprobada |
Condiciones medioambientales y de vida útil
| Envejecimiento | |
| Ciclos de temperatura | 192 |
| 192 | |
| Resultado | Prueba aprobada |
| Prueba aprobada | |
| Ensayo de la llama de aguja | |
| Tiempo de actuación | 30 s |
| Resultado | Prueba aprobada |
| Oscilación/ruido de banda ancha | |
| Especificación del ensayo | DIN EN 50155 (VDE 0115-200):2022-06 |
| DIN EN 50155 (VDE 0115-200):2022-06 | |
| DIN EN 50155 (VDE 0115-200):2022-06 | |
| Espectro | Ensayo de vida útil categoría 1, clase B, en la caja del vagón |
| Prueba de durabilidad categoría 2, en el bogie | |
| Ensayo de vida útil categoría 1, clase B, en la caja del vagón | |
| Frecuencia | f1= 5 Hz hasta f2= 150 Hz |
| f1= 5 Hz hasta f2= 150 Hz | |
| f1= 5 Hz hasta f2= 150 Hz | |
| Nivel ASD | 0,964 (m/s²)²/Hz |
| Aceleración | 0,964g |
| 0,58g | |
| Duración de ensayo por eje | 5 h |
| 5 h | |
| 5 h | |
| Direcciones de ensayo | Ejes X, Y y Z |
| Ejes X, Y y Z | |
| Ejes X, Y y Z | |
| Resultado | Prueba aprobada |
| Prueba aprobada | |
| Prueba aprobada | |
| Choque | |
| Especificación del ensayo | DIN EN 50155 (VDE 0115-200):2022-06 |
| DIN EN 50155 (VDE 0115-200):2022-06 | |
| DIN EN 50155 (VDE 0115-200):2022-06 | |
| Tipo de choque | Semisinusoide |
| Semisinusoide | |
| Semisinusoide | |
| Aceleración | 5g |
| 5g | |
| 5g | |
| Duración del choque | 30 ms |
| 30 ms | |
| 30 ms | |
| Número de choques por dirección | 3 |
| 3 | |
| 3 | |
| Direcciones de ensayo | Ejes X, Y y Z (pos. y neg.) |
| Ejes X, Y y Z (pos. y neg.) | |
| Ejes X, Y y Z | |
| Resultado | Prueba aprobada |
| Prueba aprobada | |
| Prueba aprobada | |
| Condiciones ambientales | |
| Temperatura ambiente (servicio) | -60 °C ... 105 °C (para la temperatura de servicio de corta duración máx. véase RTI Elec.) |
| Temperatura ambiente (almacenamiento / transporte) | -25 °C ... 60 °C (durante poco tiempo, no más de 24 h, de -60 °C a +70 °C) |
| Temperatura ambiente (montaje) | -5 °C ... 70 °C |
| Temperatura ambiente (accionamiento) | -5 °C ... 70 °C |
| Humedad de aire admisible (almacenamiento / transporte) | 30 % ... 70 % |
Normas y especificaciones
| Conexión según norma | IEC 60947-7-1 |
Montaje
| Tipo de montaje | NS 35/7,5 |
| NS 35/15 |
| Característica | Valor |
|---|---|
| Sección de conductor conectable fino sin casquillo terminal de cable (EF007341) | 0.14 mm² |
| Sección de conductor conectable fino con manguito final (EF007339) | 0.14 mm² |
| Sección de conductor conectable sólido (EF007337) | 0.14 mm² |
| Tensión nominal (EF000228) | 500 V |
| Tipo de conexión de eléctrica 1 (EF002526) | Otros |
| Tipo de conexión de eléctrica 2 (EF002527) | Otros |
| Número de puntos de sujeción por piso (EF002660) | 2 |
| Pisos puenteados internamente (EF002661) | Sí |
| Método de montaje (EF000003) | Carril de perfil de sombrero 35 mm |
| Material del cuerpo aislante (EF007543) | Otros |
| Clase de inflamabilidad de material aislante según UL94 (EF002521) | V0 |
| Anchura (EF000008) | 5.2 mm |
| Altura (EF000040) | 142.4 mm |
| Profundidad (EF000049) | 68.6 mm |
| Placa de cierre necesaria (EF002525) | Sí |
| Color (EF000007) | Gris |
| Ejecución de la separación transversal (EF002546) | Ninguno |
| Con toma de prueba integrada (EF002547) | No |
