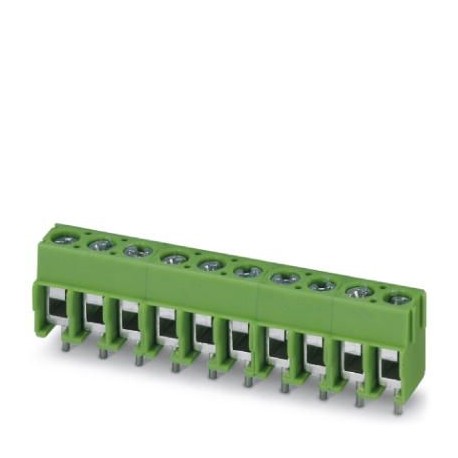

PT 1,5/ 2-5,0-H BD:4,5 1753640 PHOENIX CONTACT Borne para placa de circuito impreso, corriente nominal: 17,5..
PT 1,5/ 2-5,0-H BD:4,5
1753640
PHOENIX_CONTACT
250
Borne para placa de circuito impreso, corriente nominal: 17,5 A, tensión nominal: 400 V, paso: 5 mm, número de polos: 2, tipo de conexión: Conexión por tornillo con estribo de protección de alambre, montaje: Soldadura por ola, dirección de conexión conductor/placa de circuito impreso: 0 °, color: verde
Borne para placa de circuito impreso, corriente nominal: 17,5 A, tensión nominal (III/2): 400 V, sección nominal: 1,5 mm², número de potenciales: 2, número de filas: 1, número de polos por fila: 2, familia de artículos: PT 1,5/..-H, paso: 5 mm, tipo de conexión: Conexión por tornillo con estribo de protección de alambre, montaje: Soldadura por ola, dirección de conexión conductor/placa de circuito impreso: 0 °, color: verde, Disposición de pines: Disposición de pines lineal, Longitud del pin [P]: 3,5 mm, número de pines de soldadura por potencial: 1, tipo de embalaje: empaquetado en caja
Conectores > Terminal para circuito impreso
Conectores PCB
* Producto nuevo en su embalaje original con todas las garantías y certificaciones de PHOENIX_CONTACT
Más vendidos
▲Más Información
▲Clave De Datos Comerciales
| Orderkey | Millón setecientos cinquenta y tres mil seiscientos cuarenta |
|---|---|
| Unidad de embalaje | 250 pc |
| Cantidad de orden mínima | 250 pc |
| Nota | Para un Pedido (no retornable) |
| GTIN | 4046356321747 |
| Peso por Pieza (sin incluir el embalaje) | 1.910 g |
| Personalizado número de tarifa | Ochenta y cinco millones trescientos sesenta y nueve mil diez |
| País de origen | DE (Alemania) |
Dimensiones
| Longitud [ l ] | 9 mm |
|---|---|
| Cancha | 5 mm |
| La dimensión de una | 5 mm |
| Altura | 11.4 mm |
| Altura [ h ] | 11.3 mm |
| La soldadura del pin [P] | 3.5 mm |
| Espacio entre pines | 5 mm |
| Diámetro del agujero | 1.3 mm |
General
| Gama de artículos | PT 1,5/..-H |
|---|---|
| Material aislante grupo | Yo |
| Tensión de impulso admisible (III/3) | 4 kV |
| Tensión de impulso admisible (III/2) | 4 kV |
| Tensión de impulso admisible (II/2) | 4 kV |
| Tensión asignada (III/3) | 250 V |
| Tensión asignada (III/2) | 400 V |
| Tensión nominal (II/2) | 630 V |
| Conexión en acc. con el estándar de | ES-VDE |
| Corriente Nominal IN | 17.5 Un |
| Nominal de la sección transversal | 1,5 mm2 |
| Corriente de carga máxima | 17.5 Un |
| Material aislante | PA |
| La soldadura del pin de la superficie | |
| Clasificación de inflamabilidad según UL 94 | V0 |
| Interna cilíndrica de gage | A1 |
| Pelar longitud | 5 mm |
| Número de posiciones | Dos |
| Rosca de tornillo | M2,6 |
| Par de apriete, min | 0.35 Nm |
| Par de apriete máx | 0.4 Nm |
Los datos de conexión
| Sección cruzada del Conductor AWG min. | Veintiséis |
|---|---|
| Sección cruzada del Conductor AWG max. | Catorce |
| 2 conductores con la misma sección transversal, maciza min. | 0.2 mm2 |
| 2 conductores con la misma sección transversal, maciza max. | 0,75 mm2 |
| 2 conductores con la misma sección transversal, cadena min. | 0.2 mm2 |
| 2 conductores con la misma sección transversal, cadena de max. | 0,75 mm2 |
| 2 conductores con la misma sección transversal, trenzado, casquillos sin manguito de plástico, min. | 0,25 mm2 |
| 2 conductores con la misma sección transversal, trenzado, casquillos sin manguito de plástico, max. | 0.34 mm2 |
| 2 conductores con la misma sección transversal, cadena, DOBLE virolas con manguito de plástico, min. | 0,5 mm2 |
| 2 conductores con la misma sección transversal, cadena, DOBLE virolas con manguito de plástico, max. | 0,75 mm2 |
Normas y Reglamentos
| Conexión en acc. con el estándar de | ES-VDE |
|---|---|
| CUL | |
| Clasificación de inflamabilidad según UL 94 | V0 |
Ambiental, Cumplimiento De Productos
| Llegar a SVHC | Plomo 7439-92-1 |
|---|---|
| China RoHS | Uso Ecológico Periodo = 50 |
| Para más detalles sobre las sustancias peligrosas ir a la pestaña "Descargas", Categoría "declaración del Fabricante" |
Clasificaciones
eCl@ss 4.0Veintisiete millones cien cuarenta y ún mil cien onceeCl@ss 4.1Veintisiete millones cien cuarenta y ún mil cien nueveeCl@ss 5.0Veintisiete millones cien cuarenta y ún mil cien noventaeCl@ss 5.1Veintisiete millones doscientos sesenta y ún mil cieneCl@ss 6.0Veintisiete millones doscientos sesenta y ún mil cieneCl@ss 7.0Veintisiete millones cuatrocientos cuarenta mil cuatrocientos unoeCl@ss 8.0Veintisiete millones cuatrocientos cuarenta mil cuatrocientos unoeCl@ss 9.0Veintisiete millones cuatrocientos cuarenta mil cuatrocientos uno
UNSPSC 6.01Treinta millones doscientos once mil ochocientos unoUNSPSC 7.0901Treinta y nueve millones cien veintiún mil cuatrocientos treinta y dosUNSPSC 11Treinta y cuatro millones cien treinta y ún mil doscientos tresUNSPSC 12.01Treinta y nueve millones cien veintiún mil cuatrocientos treinta y dosUNSPSC 13.2Treinta y nueve millones cien veintiún mil cuatrocientos treinta y dos
Datasheet - PDF
▲| Título: | Tamaño: | Tipo: |
|---|---|---|
| PDF CATÁLOGO BORNAS Y CONECTORES PARA PLACA DE CIRCUITO IMPRESO PHOENIX ES.pdf | 14 Mbytes |
|
