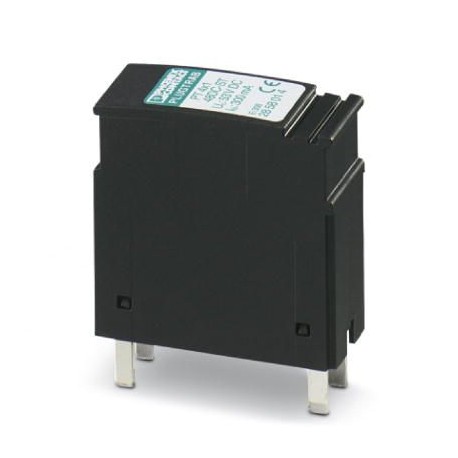

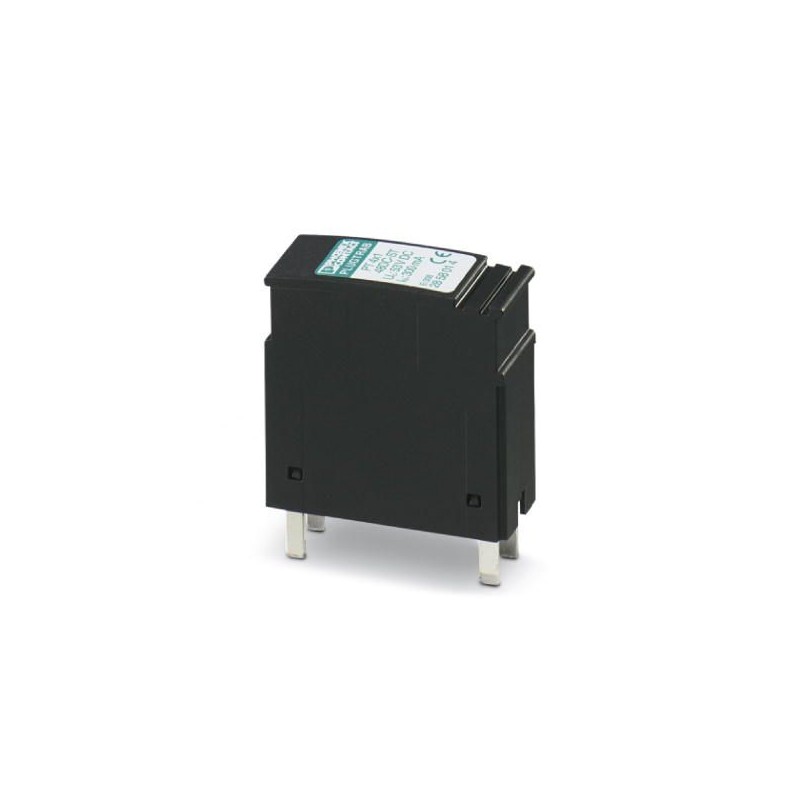

PT 4X1-48DC-ST 2858014 PHOENIX CONTACT Enchufe de protección contra sobretensiones
PT 4X1-48DC-ST
2858014
PHOENIX_CONTACT
10
Protección enchufable contra sobretensiones para elemento de base, protección basta y fina contra la tensión longitudinal para cuatro conductores con potencial de referencia común. Ejecución: 48 V DC
Trabtech (TT)
* Producto nuevo en su embalaje original con todas las garantías y certificaciones de PHOENIX_CONTACT
Más Información
▲Datos mercantiles
| Clave de pedido | 2858014 |
|---|---|
| Unidad de embalaje | 10 pcs |
| Clave de venta | CL2111 - |
| Página del catálogo | Página 113 (C_4_2017) |
| EAN | 4017918828325 |
| Peso por unidad (sin incluir el embalaje) | 21,768 g |
| Número de tarifa arancelaria | 85363010 |
| País de origen | DE (Alemania) |
Dimensiones
| Altura | 45 mm |
|---|---|
| Anchura | 17,7 mm |
| Profundidad | 52 mm |
| Unidad | 1 UD |
| Altura del módulo completo | 90 mm |
| Anchura del módulo completo | 17,7 mm |
| Profundidad del módulo completo | 65,5 mm |
Generalidades
| Material carcasa | PA 6.6 |
|---|---|
| Clase de combustibilidad según UL 94 | V-0 |
| Color | negro intenso RAL 9005 |
| Normas para líneas de fuga y espacios de aire | VDE 0110-1 |
| IEC 60664-1 | |
| Tipo de montaje | en elemento de base |
| Construcción | Macho |
| Dirección de actuación | Line-Line & Line-Signal Ground/Shield & optional Signal Ground/Shield-Earth Ground |
| Descargador verificable con CHECKMASTER a partir de la revisión de software: | Desde rev. de SW 1.00 |
Circuito de protección
| Clase de ensayo IEC | C1 |
|---|---|
| C2 | |
| C3 | |
| D1 | |
| Clase de exigencias VDE | C1 |
| C2 | |
| C3 | |
| D1 | |
| Tensión nominal UN | 48 V DC |
| Tensión constante máxima UC | 53 V DC |
| 37 V AC | |
| Corriente asignada | 300 mA (45 °C) |
| Corriente activa de servicio ICa UC | ≤ 5 µA |
| Corriente de conductor de protección IPE | ≤ 1 µA (con PT 4X1+F-BE) |
| ≤ 20 µA (Directamente puesto a tierra) | |
| Corriente transitoria nominal In(8/20) µs (conductor-tierra) | 10 kA |
| Corriente transitoria de impulso Iimp(10/350) µs | 2,5 kA (por pista) |
| Corriente transitoria total Itotal(8/20) µs | 20 kA |
| Corriente transitoria Imáx.(8/20) µs máximo (conductor-tierra) | 10 kA |
| Corriente de impulso nominal Ian (10/1000) µs (conductor-tierra) | 17 A |
| Limitación de la tensión de salida para 1 kV/µs, (conductor-tierra) spike | ≤ 75 V |
| Limitación de la tensión de salida para 1 kV/µs, (conductor-tierra) estática | ≤ 70 V |
| Tensión residual para In(conductor-tierra) | ≤ 70 V |
| Nivel de protección Up(conductor-tierra) | ≤ 130 V (C2 - 10 kV / 5 kA) |
| Tiempo de reacción tA (conductor-tierra) | ≤ 1 ns |
| Atenuación de inserción aE, asim. | 0,5 dB (≤ 1,7 MHz) |
| Frecuencia límite fg (3dB), asim. (PE) en el sistema de 50 ohmios | típ. 9 MHz |
| Capacidad (conductor-tierra) | 0,9 nF |
| Resistencia en serie | 4,7 Ω |
| Mensaje Protección contra sobretensiones defectuosa | ninguna |
| Fusible previo máximo requerido | 315 mA (T) |
| A prueba de sobrecorrientes momentáneas (puesta a tierra por conductor) | C2 - 10 kV/5 kA |
| D1 - 2,5 kA |
Datos de conexión
| Tipo de conexión | Conexión por tornillo (en combinación con el elemento de base) |
|---|---|
| Rosca de tornillo | M3 |
| Par de apriete | 0,8 Nm |
| Longitud a desaislar | 8 mm |
| Sección de conductor flexible | 0,2 mm² ... 2,5 mm² |
| Sección de conductor rígido | 0,2 mm² ... 4 mm² |
| Sección de conductor AWG | 24 ... 12 |
Normas y especificaciones
| Normas/especificaciones | IEC 61643-21 |
|---|---|
| DIN EN 61643-21 | |
| UL 497B | |
| Normas/disposiciones | IEC 61643-21 2000 |
Clasificaciones
eCl@ss 4.027140201eCl@ss 4.127130801eCl@ss 5.027130801eCl@ss 5.127130800eCl@ss 6.027130800eCl@ss 7.027130807eCl@ss 8.027130807eCl@ss 9.027130807
Datasheet - PDF
▲| Título: | Tamaño: | Tipo: |
|---|---|---|
| PDF CATALOGO PHOENIX PROTECCION ES.pdf | 26 Mbytes |
|
| PHOENIX CONTACT-2858014-PT 4X1-48DC-ST | 124 Kbytes |
|
