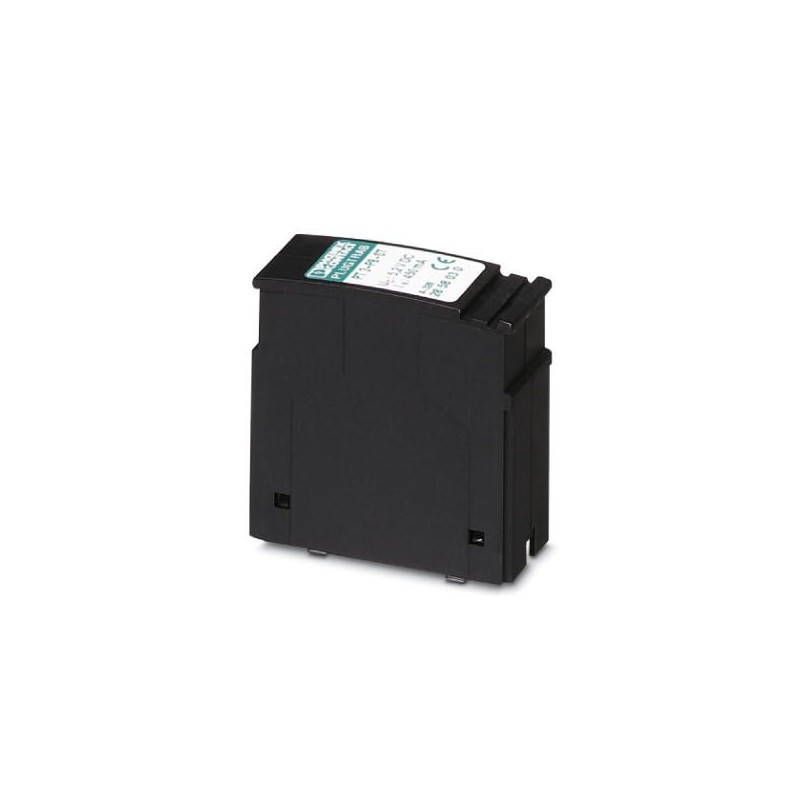

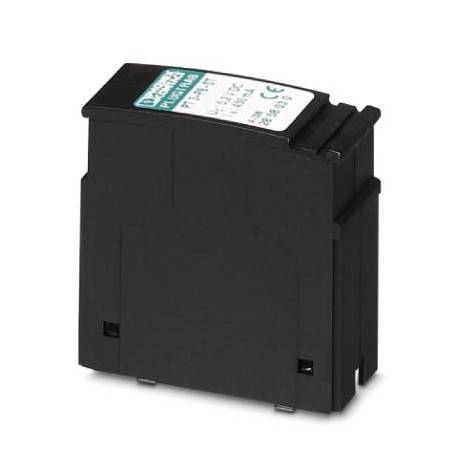

PT 3-PB-ST 2858030 PHOENIX CONTACT Enchufe de protección contra sobretensiones
PT 3-PB-ST
2858030
PHOENIX_CONTACT
Protección enchufable contra sobretensiones para elemento de base, protección basta y fina contra la tensión transversal para dos conductores de señales sin potencial de tierra en la técnica de la información, protección basta contra la tensión longitudinal a tierra.
Trabtech (TT)
* Producto nuevo en su embalaje original con todas las garantías y certificaciones de PHOENIX_CONTACT
Más Información
▲Datos mercantiles
| Clave de pedido | 2858030 |
|---|---|
| Unidad de embalaje | 10 pcs |
| Clave de venta | CL3121 - |
| Cantidad de pedido mínima | 10 pcs |
| Página del catálogo | Página 154 (C_4_2017) |
| EAN | 4017918878030 |
| Peso por unidad (sin incluir el embalaje) | 20,530 g |
| Número de tarifa arancelaria | 85363090 |
| País de origen | DE (Alemania) |
Dimensiones
| Altura | 45 mm |
|---|---|
| Anchura | 17,7 mm |
| Profundidad | 52 mm |
| Unidad | 1 UD |
| Altura del módulo completo | 90 mm |
| Anchura del módulo completo | 17,7 mm |
| Profundidad del módulo completo | 65,5 mm |
Condiciones ambientales
| Temperatura ambiente (servicio) | -40 °C ... 85 °C |
|---|---|
| Altitud | máx. 2000 m |
| Índice de protección | IP20 |
Generalidades
| Material carcasa | PA |
|---|---|
| Clase de combustibilidad según UL 94 | V-0 |
| Color | negro |
| Normas para líneas de fuga y espacios de aire | DIN EN 61664-1 |
| IEC 60664-1 | |
| Tipo de montaje | en elemento de base |
| Construcción | Macho |
| Número de polos | 2 |
| Dirección de actuación | Line-Line & Line-Signal Ground/Shield & optional Signal Ground/Shield-Earth Ground |
| Descargador verificable con CHECKMASTER a partir de la revisión de software: | Desde rev. de SW 1.10 |
Circuito de protección
| Clase de ensayo IEC | C1 |
|---|---|
| C2 | |
| C3 | |
| D1 | |
| Clase de exigencias VDE | C1 |
| C2 | |
| C3 | |
| D1 | |
| Tensión nominal UN | 5 V DC |
| Tensión constante máxima UC | 5,2 V DC |
| 3,6 V AC | |
| Corriente asignada | 450 mA (45 °C) |
| Corriente activa de servicio ICa UC | ≤ 300 µA |
| Corriente de conductor de protección IPE | ≤ 300 µA (con PT 1X2-BE) |
| ≤ 1 µA (con PT 1X2+F-BE) | |
| Corriente de descarga nominal In(8/20) µs (conductor-conductor) | 10 kA |
| Corriente transitoria nominal In(8/20) µs (conductor-tierra) | 10 kA |
| Corriente transitoria de impulso Iimp(10/350) µs | 2,5 kA |
| Corriente transitoria total Itotal(8/20) µs | 20 kA |
| Corriente transitoria Imáx.(8/20) µs máximo (conductor-conductor) | 10 kA |
| Corriente transitoria Imáx.(8/20) µs máximo (conductor-tierra) | 10 kA |
| Corriente de impulso nominal Ian (10/1000) µs (conductor-conductor) | 90 A |
| Limitación de la tensión de salida para 1 kV/µs, (conductor-conductor) spike | ≤ 55 V |
| Limitación de la tensión de salida para 1 kV/µs, (conductor-tierra) spike | ≤ 55 V (con PT 1X2-BE) |
| ≤ 700 V (con PT 1X2+F-BE) | |
| Limitación de la tensión de salida para 1 kV/µs, (conductor-conductor) estática | ≤ 15 V |
| Limitación de la tensión de salida para 1 kV/µs, (conductor-tierra) estática | ≤ 15 V |
| ≤ 30 V (con PT 1X2+F-BE) | |
| Tensión residual para In(conductor-conductor) | ≤ 15 V |
| Tensión residual para In(conductor-tierra) | ≤ 30 V (con PT 1X2-BE) |
| Tensión residual en In (hilo-masa de señales) | ≤ 15 V (con PT 1X2-BE) |
| Tensión residual para Ian (10/1000) µs (conductor-conductor) | ≤ 15 V |
| Tensión residual en Ian (10/1000) µs (hilo-masa de señales) | ≤ 15 V |
| Nivel de protección Up(conductor-conductor) | ≤ 70 V (C1 - 1 kV / 500 A) |
| ≤ 45 V (C3 - 25 A) | |
| ≤ 100 V (C2 - 10 kV / 5 kA) | |
| ≤ 70 V (6 kV / 3 kA) | |
| Nivel de protección Up(conductor-tierra) | ≤ 80 V (C1 - 1 kV / 500 A) |
| ≤ 110 V (C2 - 10 kV / 5 kA) | |
| ≤ 100 V (6 kV / 3 kA) | |
| ≤ 45 V (C3 - 25 A) | |
| Nivel de protección Up(hilo-masa de señales) | ≤ 45 V (C3 - 25 A) |
| Tiempo de reacción tA(conductor-conductor) | ≤ 500 ns |
| Tiempo de reacción tA (hilo-masa de señales) | ≤ 500 ns |
| Tiempo de reacción tA (conductor-tierra) | ≤ 500 ns |
| Atenuación de inserción aE, sim. | típ. 0,3 dB (≤ 5 MHz / 100 Ω) |
| Frecuencia límite fg (3dB), sim. en el sistema de 100 ohmios | típ. 60 MHz |
| Capacidad (conductor-conductor) | típ. 30 pF |
| Resistencia en serie | 2,2 Ω ±10 % (7-8/11-12) |
| Fusible previo máximo requerido | 500 mA (T) |
| A prueba de sobrecorrientes momentáneas (de conductor a conductor) | C2 - 10 kV/5 kA |
| C3 - 90 A | |
| A prueba de sobrecorrientes momentáneas (puesta a tierra por conductor) | C2 - 10 kV/5 kA |
| C3 - 90 A | |
| D1 - 2,5 kA |
Datos de conexión
| Tipo de conexión | Conexión por tornillo (en combinación con el elemento de base) |
|---|---|
| Rosca de tornillo | M3 |
| Par de apriete | 0,8 Nm |
| Longitud a desaislar | 8 mm |
| Sección de conductor flexible | 0,2 mm² ... 2,5 mm² |
| Sección de conductor rígido | 0,2 mm² ... 4 mm² |
| Sección de conductor AWG | 24 ... 12 |
Conexión equipotencial
| Longitud a desaislar | 8 mm |
|---|---|
| Sección de conductor flexible mín. | 0,2 mm² |
| Sección de conductor flexible máx. | 2,5 mm² |
| Sección de conductor rígido mín. | 0,2 mm² |
| Sección de conductor rígido máx. | 4 mm² |
| Sección de conductor AWG mín. | 24 |
| Sección de conductor AWG máx. | 12 |
Clasificaciones
eCl@ss 4.027140201eCl@ss 4.127130801eCl@ss 5.027130801eCl@ss 5.127130800eCl@ss 6.027130800eCl@ss 7.027130807eCl@ss 8.027130807eCl@ss 9.027130807
Datasheet - PDF
▲| Título: | Tamaño: | Tipo: |
|---|---|---|
| PDF CATALOGO PHOENIX PROTECCION ES.pdf | 26 Mbytes |
|
| PHOENIX CONTACT-2858030-PT 3-PB-ST | 166 Kbytes |
|
