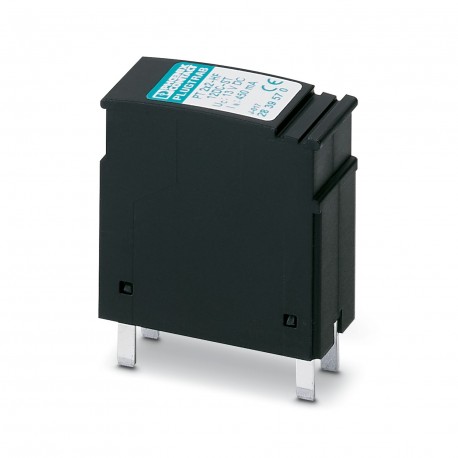

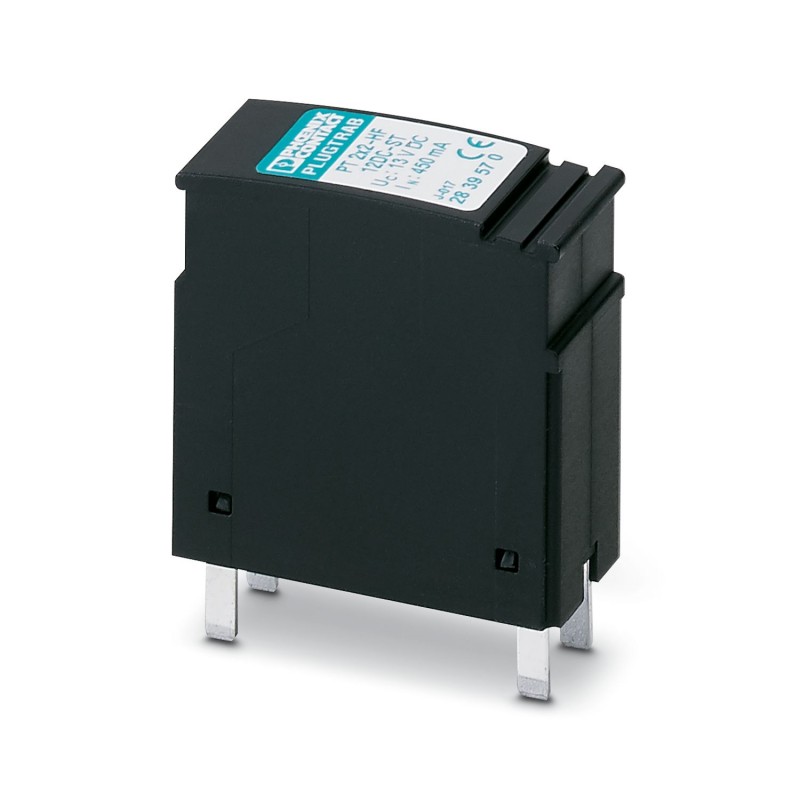

PT 2X2-HF-12 DC-ST 2839570 PHOENIX CONTACT Protección enchufable contra sobretensiones para elemento de base..
PT 2X2-HF-12 DC-ST
2839570
PHOENIX_CONTACT
Protección enchufable contra sobretensiones para elemento de base, protección basta y fina contra la tensión transversal para dos circuitos de dos hilos sin potencial de tierra en la técnica de la información. Ejecución: 12 V DC
Puesta a tierra, protección contra rayos y sobretensiones > Descargador de sobretensiones para tecnología de información / MCR
Trabtech (TT)
Producto nuevo en su embalaje original con todas las garantías y certificaciones de PHOENIX_CONTACT
productos relacionados
▲Más vendidos
▲Más Información
▲| Tipo de producto | Protecc. contra sobretens. para técn. de información |
| Familia de productos | PLUGTRAB PT |
| Clase de ensayo IEC | C1 |
| C2 | |
| C3 | |
| D1 | |
| Clase de exigencias VDE | C1 |
| C2 | |
| C3 | |
| D1 | |
| Construcción | Macho |
| Número de polos | 5 |
| Descargador verificable con CHECKMASTER a partir de la revisión de software: | Desde rev. de SW 1.00 |
| Pares de conductores por módulo | 2 |
| Estado de mantenimiento de datos | |
| Revisión de artículo | 09 |
| Propiedades de aislamiento | |
| Categoría de sobretensión | III |
| Grado de polución | 2 |
| Tensión nominal UN | 12 V DC |
| Tipo de conexión | Conexión por tornillo (en combinación con el elemento de base) |
| Sección de conductor flexible | 0,2 mm² ... 2,5 mm² |
| Sección de conductor rígido | 0,2 mm² ... 4 mm² |
| Sección de conductor AWG | 24 ... 12 |
| Esquema de dimensiones |  |
| Anchura | 17,7 mm |
| Altura | 45 mm |
| Profundidad | 52 mm |
| Unidad de división | 1 UD |
| Color | negro (RAL 9005) |
| Clase de inflamabilidad según UL 94 | V-0 |
| Material carcasa | PA |
| Datos mecánicos | |
| Pared lateral abierta | No |
| Dirección de actuación | Line-Line & Line-Signal Ground/Shield & optional Signal Ground/Shield-Earth Ground |
| Tensión constante máxima UC | 13 V DC |
| 9 V AC | |
| Corriente asignada | 450 mA (45 °C) |
| Corriente activa de servicio ICa UC | ≤ 5 µA |
| Corriente de conductor de protección IPE | ≤ 4 µA (con PT 2X2-BE) |
| ≤ 1 µA (con PT 2X2+F-BE) | |
| Corriente de descarga nominal In(8/20) µs (conductor-conductor) | 10 kA |
| Corriente transitoria nominal In(8/20) µs (conductor-tierra) | 10 kA |
| Corriente transitoria de impulso Iimp(10/350) µs | 2,5 kA |
| Corriente transitoria total Itotal(8/20) µs | 20 kA |
| Corriente transitoria Imáx.(8/20) µs máximo (conductor-conductor) | 10 kA |
| Corriente transitoria Imáx.(8/20) µs máximo (conductor-tierra) | 10 kA |
| Corriente de impulso nominal Ian (10/1000) µs (conductor-conductor) | 67 A |
| Limitación de la tensión de salida para 1 kV/µs, (conductor-conductor) spike | ≤ 50 V |
| Limitación de la tensión de salida para 1 kV/µs, (conductor-tierra) spike | ≤ 450 V |
| ≤ 1 kV (con PT 2X2+F-BE) | |
| Limitación de la tensión de salida para 1 kV/µs, (conductor-conductor) estática | ≤ 25 V |
| Limitación de la tensión de salida a 1 KV/µs (hilo-masa de señales) estática | ≤ 450 V |
| Tensión residual para In(conductor-conductor) | ≤ 25 V |
| Tensión residual para Ian (10/1000) µs (conductor-conductor) | ≤ 23 V |
| Nivel de protección Up(conductor-conductor) | ≤ 100 V (C2 - 10 kV / 5 kA) |
| Nivel de protección Up(conductor-tierra) | ≤ 450 V (C2 - 10 kV / 5 kA) |
| Tiempo de reacción tA(conductor-conductor) | ≤ 500 ns |
| Tiempo de reacción tA (conductor-tierra) | ≤ 500 ns |
| Atenuación de inserción aE, sim. | 0,2 dB (≤ 5 MHz) |
| Frecuencia límite fg (3 dB), sim. en el sistema de 100 Ω | típ. 70 MHz |
| Capacidad (hilo-hilo) | típ. 30 pF |
| Resistencia por ruta | 2,2 Ω |
| Mensaje Protección contra sobretensiones defectuosa | ninguna |
| Fusible previo máximo requerido | 500 mA (T) |
| A prueba de sobrecorrientes momentáneas (de conductor a conductor) | C2 - 10 kV / 5 kA |
| A prueba de sobrecorrientes momentáneas (puesta a tierra por conductor) | C2 - 10 kV / 5 kA |
| D1 - 2,5 kA |
| Condiciones ambientales | |
| Índice de protección | IP20 |
| Temperatura ambiente (servicio) | -40 °C ... 85 °C |
| Clase de exigencias VDE | C1 |
| C2 | |
| C3 | |
| D1 | |
| Líneas de fuga y distancias de aislamiento de aire | |
| Normas/especificaciones | DIN VDE 0110-1 / IEC 60664-1 |
| Normas Especificación Técnica de la información | |
| Normas/especificaciones | IEC 61643-21 |
| IEC 61643-21 | |
| Normas/disposiciones | IEC 61643-21 |
| Observación | 2000 |
| Tipo de montaje | en elemento de base |
| Característica | Valor |
|---|---|
| Tensión nominal CA (EF008798) | 12 V |
Datasheet - PDF
▲| Título: | Tamaño: | Tipo: |
|---|---|---|
| PDF CATÁLOGO PROTECCIÓN CONTRA SOBRETENSIONES PHOENIX ES.pdf | 11 Mbytes |
|
| PHOENIX CONTACT-2839570-PT 2X2-HF-12 DC-ST | 145 Kbytes |
|
