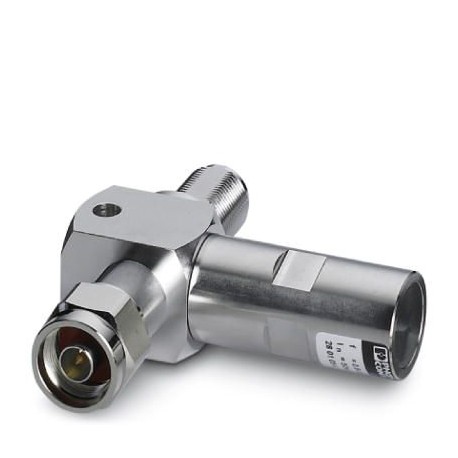

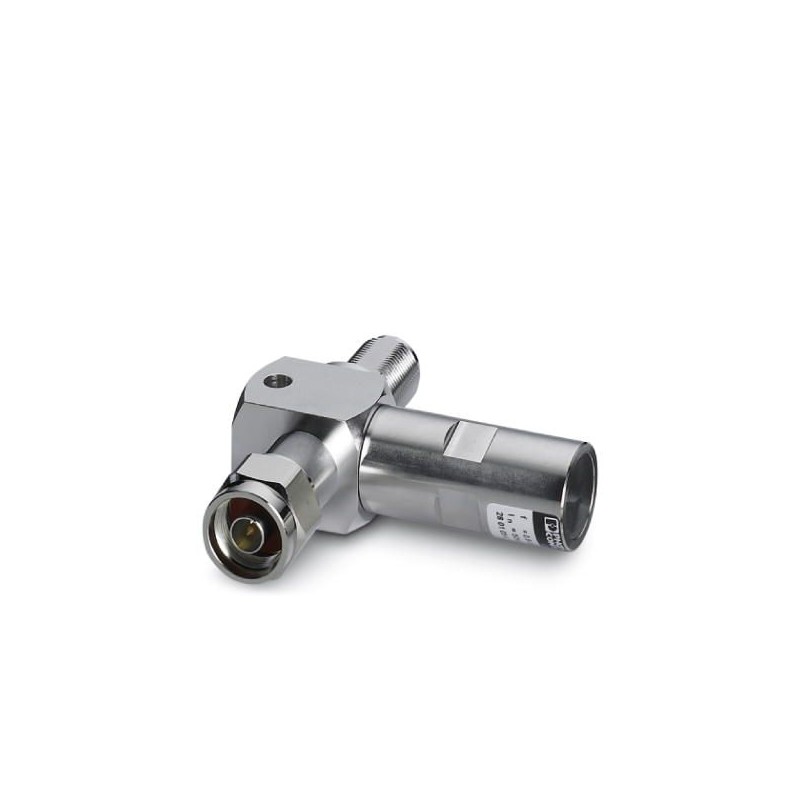

CN-LAMBDA/4-2.25-SB 2801056 PHOENIX CONTACT Adaptador con tecnología Lambda/4 como protección contra sobrete..
CN-LAMBDA/4-2.25-SB
2801056
PHOENIX_CONTACT
Adaptador con tecnología Lambda/4 como protección contra sobretensiones para interfaces de señales coaxiales. Conexión: Conectores N macho-hembra
Puesta a tierra, protección contra rayos y sobretensiones > Descargador de sobretensiones para tecnología de información / MCR
Trabtech (TT)
Producto nuevo en su embalaje original con todas las garantías y certificaciones de PHOENIX_CONTACT
productos relacionados
▲Más vendidos
▲Más Información
▲Datos mercantiles
| Clave de pedido | 2801056 |
|---|---|
| Unidad de embalaje | 1 pcs |
| Clave de venta | CL3312 - |
| Página del catálogo | Página 178 (C_4_2017) |
| EAN | 4046356678247 |
| Peso por unidad (sin incluir el embalaje) | 260,000 g |
| Número de tarifa arancelaria | 85363010 |
| País de origen | CN (China) |
Condiciones ambientales
| Temperatura ambiente (servicio) | -40 °C ... 85 °C |
|---|---|
| Altitud | 2000 m |
| Índice de protección | IP68 |
Generalidades
| Material carcasa | HPb59-1 |
|---|---|
| Color | níquel |
| Normas para líneas de fuga y espacios de aire | IEC 60664-1 |
| Tipo de montaje | Adaptación de conexión específica |
| Construcción | Adaptador |
| Número de polos | 1 |
| Dirección de actuación | Line-Shield/Earth Ground |
Circuito de protección
| Clase de ensayo IEC | C2 |
|---|---|
| C3 | |
| D1 | |
| Clase de exigencias VDE | C2 |
| C3 | |
| D1 | |
| Corriente nominal IN | 5 A (25 °C) |
| Corriente transitoria nominal In(8/20) µs (conductor-tierra) | 50 kA |
| Corriente transitoria nominal In(8/20) µs (conductor-pantalla) | 50 kA |
| Corriente transitoria suma (8/20) µs | 60 kA |
| Corriente transitoria suma (10/350) µs | 20 kA |
| Corriente transitoria Imáx.(8/20) µs máximo (conductor-tierra) | 60 kA |
| Corriente transitoria Imáx.(8/20) µs máximo (conductor-pantalla) | 60 kA |
| Corriente de rayo de prueba (10/350) µs, corriente de pico Iimp | ≤ 20 kA |
| Limitación de la tensión de salida para 1 kV/µs, (conductor-tierra) spike | ≤ 1 V |
| Limitación de la tensión de salida para 1 kV/µs, (conductor-pantalla) spike | ≤ 1 V |
| Limitación de la tensión de salida para 1 kV/µs, (conductor-tierra) estática | ≤ 1 V |
| Nivel de protección Up(conductor-tierra) | ≤ 15 V (6 kV / 3 kA) |
| ≤ 5 V (C1 - 1 kV / 500 A) | |
| ≤ 25 V (C2 - 10 kV / 5 kA) | |
| Nivel de protección Up(conductor-blindaje) | ≤ 25 V (C2 - 10 kV / 5 kA) |
| ≤ 5 V (C1 - 1 kV / 500 A) | |
| ≤ 15 V (6 kV / 3 kA) | |
| Atenuación de inserción aE, asim. | ≤ 0,2 dB (50 Ω) |
| Gama de frecuencias | 0,8 GHz ... 2,25 GHz |
| Relación de ondas estacionarias VSWR en el sistema de 50 Ω | típ. 1,2 |
| máx. 1,25 | |
| Potencia HF admisible Pmáxcon VSWR=xx (sistema de 50 ohmios) | ≤ 500 W |
| ≤ 4 kW (pico) | |
| Mensaje Protección contra sobretensiones defectuosa | ninguna |
| A prueba de sobrecorrientes momentáneas (puesta a tierra por conductor) | C1 - 1 kV/500 A |
| C2 - 10 kV/5 kA | |
| D1 - 2,5 kA |
Datos de conexión
| Tipo de conexión | N-Connector 50 Ω |
|---|---|
| Tipo de conexión IN | Conector N, macho |
| Tipo de conexión OUT | Conector N, hembra |
Clasificaciones
eCl@ss 4.027140201eCl@ss 4.127130801eCl@ss 5.027130801eCl@ss 5.127130800eCl@ss 6.027130800eCl@ss 7.027130807eCl@ss 8.027130807eCl@ss 9.027130807
Datasheet - PDF
▲| Título: | Tamaño: | Tipo: |
|---|---|---|
| PDF CATÁLOGO PROTECCIÓN CONTRA SOBRETENSIONES PHOENIX ES.pdf | 11 Mbytes |
|
| PHOENIX CONTACT-2801056-CN-LAMBDA/4-2.25-SB | 118 Kbytes |
|
