PHOENIX_CONTACTBornasPP 2,5/ 1 3211280 PHOENIX CONTACT Conector, tensión nominal: 800 V, corriente nominal: 24 A, número de conex..

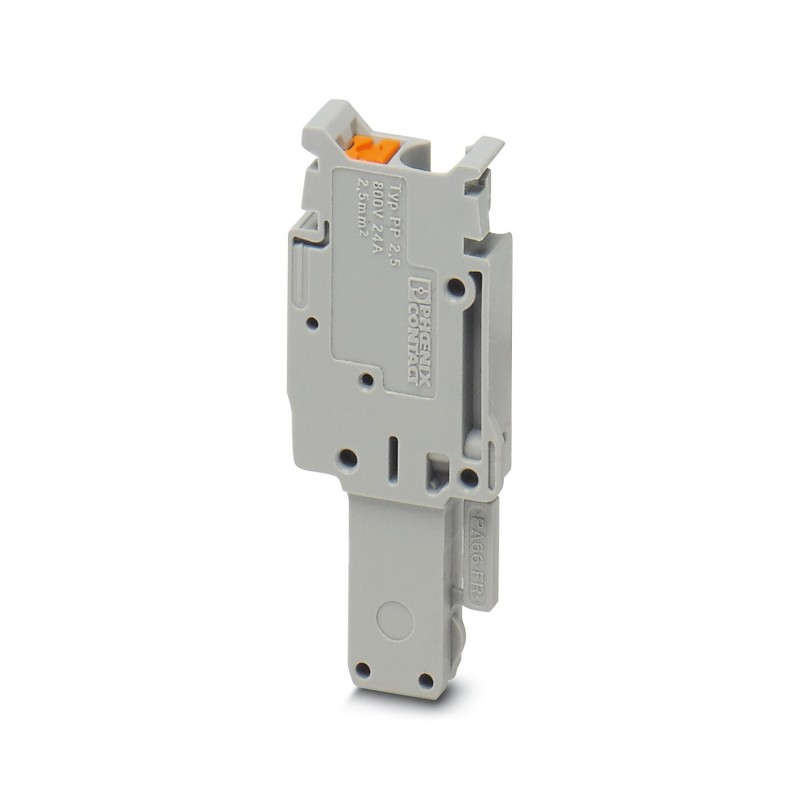

PHOENIX_CONTACT PP 2,5/ 1 3211280 - Imagen 1

Las imágenes son sólo a título ilustrativo. Por favor, revise la ficha técnica.

PP 2,5/ 1 3211280 PHOENIX CONTACT Conector, tensión nominal: 800 V, corriente nominal: 24 A, número de conex..

Referencia: PP 2,5/ 1

Código: 3211280

Fabricante: PHOENIX_CONTACT

Descripción:

Conector, tensión nominal: 800 V, corriente nominal: 24 A, número de conexiones: 1, número de polos: 1, tipo de conexión: Conexión push-in, Sección de dimensionamiento: 2,5 mm², 1er piso, sección: 0,14 mm² - 4 mm², color: gris
Conector, tensión nominal: 800 V, corriente nominal: 24 A, número de conexiones: 1, número de polos: 1, tipo de conexión: Conexión push-in, 1er piso, Sección de dimensionamiento: 2,5 mm², sección: 0,14 mm² - 4 mm², color: gris

Categorías:

  • Bloques de terminales > Adaptador de enchufe para bloques de terminales
  • PHOENIX_CONTACT > Bornas

Producto nuevo en su embalaje original con todas las garantías y certificaciones de PHOENIX_CONTACT

  • Más Información
  • ETIM
  • Opiniones
Garantía, reparación y devolución.

Precio total: 65,24 €

Precio unitario: 1,3048 €

Este precio es por unidad y muestra el valor neto (no incluye impuestos indirectos si son aplicables).

Calcule su precio por cantidad

CantidadPrecio

Plazo estándar: 2-3 semanas.

  • Estos plazos son una estimación y podrían variar una vez tramitado el pedido del artículo.

VISTOS ANTERIORMENTE

MÁS INFORMACIÓN

Datos técnicos
Propiedades del artículo
Tipo de productoConector de bornes
Campo de empleoConstrucción de maquinaria
Construcción de instalaciones
Número de polos1
Paso5,2 mm
Número de conexiones1
Número de filas1
Potenciales1
Estado de mantenimiento de datos
Revisión de artículo02
Propiedades de aislamiento
Categoría de sobretensiónIII
Grado de polución3
Propiedades eléctricas
Tensión transitoria de dimensionamiento6 kV
Potencia disipada máxima con condición nominal0,77 W
Datos de conexión
Número de conexiones por piso1
Sección nominal2,5 mm²
1er piso
Longitud de pelado8 mm ... 10 mm
Calibre machoA3
Conexión según normaIEC 61984
Sección de conductor rígido0,14 mm² ... 4 mm²
Sección de conductor AWG26 ... 12 (Convertido según IEC)
Sección de conductor flexible0,14 mm² ... 2,5 mm²
Sección de cable flexible [AWG]26 ... 14 (Convertido según IEC)
Sección de cable flexible (puntera sin manguito de plástico)0,14 mm² ... 2,5 mm²
Sección de cable flexible (puntera con manguito de plástico)0,14 mm² ... 2,5 mm²
2 conductores con la misma sección, flexibles con puntera TWIN con manguito de plástico0,5 mm²
Corriente nominal24 A
Corriente de carga máxima24 A (con una sección de conductor de 4 mm²)
Tensión nominal800 V
Sección nominal2,5 mm²
1er piso Sección de conexión directamente enchufable
Sección de conductor rígido0,34 mm² ... 4 mm²
Sección de cable flexible (puntera sin manguito de plástico)0,34 mm² ... 2,5 mm²
Sección de cable flexible (puntera con manguito de plástico)0,34 mm² ... 2,5 mm²
Dimensiones
Anchura5,2 mm
Altura16 mm
Profundidad41,2 mm
Paso5,2 mm
Datos del material
Colorgris (RAL 7042)
Clase de inflamabilidad según UL 94V0
Grupo material aislanteI
Material aislantePA
Propiedades mecánicas
Datos mecánicos
Pared lateral abiertaNo
Condiciones medioambientales y de vida útil
Condiciones ambientales
Temperatura ambiente (servicio)-60 °C (para la temperatura de servicio máx. véase la curva derating)
Temperatura ambiente (almacenamiento / transporte)-25 °C ... 60 °C (Durante breve tiempo, no más de 24 h, de -60 °C a +70 °C)
Temperatura ambiente (montaje)-5 °C ... 70 °C
Temperatura ambiente (accionamiento)-5 °C ... 70 °C
Humedad de aire admisible (servicio)20 % ... 90 %
Humedad de aire admisible (almacenamiento / transporte)30 % ... 70 %
Normas y especificaciones
Conexión según normaIEC 61984

ETIM for 3211280 Bloques de terminales (EC002021)

CaracterísticaModelo (EF000010)
ValorInserción de clavija
CaracterísticaSección de conductor conectable fino sin casquillo terminal de cable (EF007341)
Valor0.14 mm²
CaracterísticaSección de conductor conectable sólido (EF007337)
Valor0.14 mm²
CaracterísticaSección de conductor conectable (EF007343)
Valor0.14 mm²
CaracterísticaNúmero total de polos sin contacto de puesta a tierra (EF006240)
Valor1
CaracterísticaAnchura (EF000008)
Valor5.15 mm
CaracterísticaApilamiento (EF006169)
ValorSí
CaracterísticaNúmero de polos (EF001391)
Valor1
