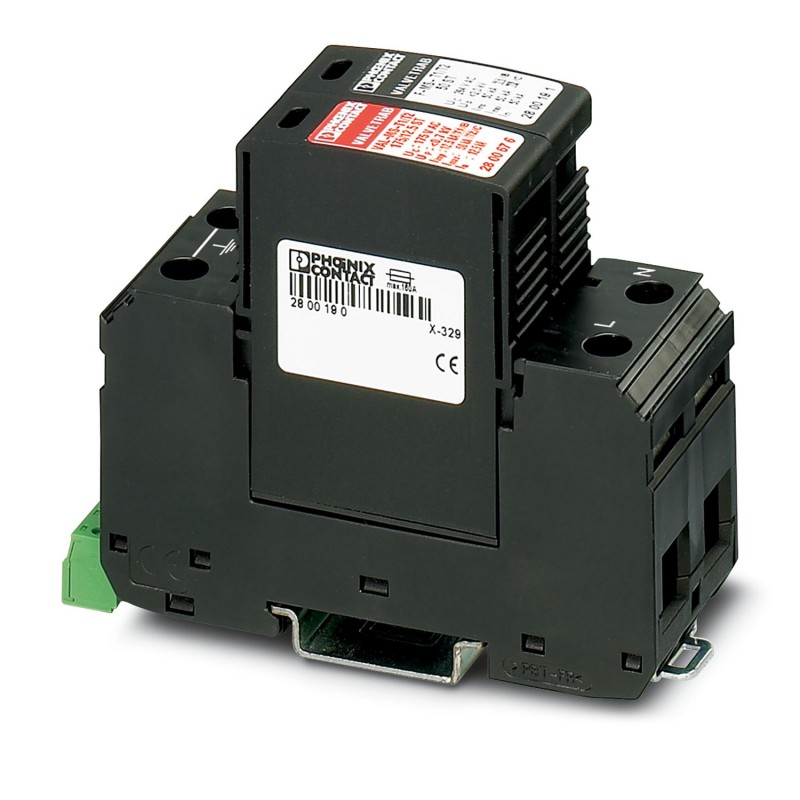

VAL-MS-T1/T2 175/12.5/1+1-FM
2800674
PHOENIX_CONTACT
1
Descargadores de corrientes de rayo/de sobretensiones tipo 1/2
Descargador de corrientes de rayo / sobretensiones enchufable universal equipado con varistores para redes monofásicas de alimentación de corriente con N y PE separados (sistema de 3 conductores: L1, N, PE), con contacto de indicación remota.
Trabtech (TT)
Producto nuevo en su embalaje original con todas las garantías y certificaciones de PHOENIX_CONTACT
Gracias por su interés en nuestros productos, esperamos que el plazo indicado sea conveniente para usted.
Durante la tramitación del pedido podrá seleccionar el tipo de envío que mejor se adapte a sus necesidades: Aéreo Express 24Hrs, Terrestre Standard 48/72Hrs, etc.
| Generalidades | |
| Observación | Tensión nominal UN = 120 V AC/240 V AC split-phase (GND separado) |
| Tipo de producto | Combinación de descargadores |
| Familia de productos | VALVETRAB MS |
| Clase de ensayo IEC | I / II |
| I | |
| T1 / T2 | |
| T1 | |
| Tipo EN | T1 / T2 |
| T1 | |
| Sistema de alimentación de corriente IEC | TT |
| TN-C | |
| TN-S | |
| Construcción | Módulo para carril de dos piezas enchufable |
| Mensaje Protección contra sobretensiones defectuosa | indicación óptica, contacto de indicación remota |
| Propiedades de aislamiento | |
| Categoría de sobretensión | III |
| Grado de polución | 2 |
| Frecuencia nominal fN | 50 Hz (60 Hz) |
| Visualización/señal remota | |
| Denominación Conexión | Contacto de indicación remota de defecto |
| Función de conmutación | Contacto conmutado |
| Tensión de servicio | 5 V AC ... 250 V AC |
| 30 V DC | |
| Corriente de servicio | 5 mA AC ... 1,5 A AC |
| 1 A DC | |
| Tipo de conexión | Conexión por tornillo |
| Rosca de tornillo | M5 |
| Par de apriete | 3 Nm (1,5 mm² ... 16 mm²) |
| 4,5 Nm (25 mm² ... 35 mm²) | |
| Longitud a desaislar | 16 mm |
| Sección de conductor flexible | 1,5 mm² ... 25 mm² |
| Sección de conductor rígido | 1,5 mm² ... 35 mm² |
| Sección de conductor AWG | 15 ... 2 |
| Tipo de conexión | Terminal de horquilla |
| Sección de conductor flexible | 1,5 mm² ... 16 mm² |
| Contacto de indicación remota de defecto | |
| Tipo de conexión | Conexión enchufable/por tornillo a través de COMBICON |
| Rosca de tornillo | M2 |
| Par de apriete | 0,25 Nm |
| Longitud a desaislar | 7 mm |
| Sección de conductor flexible | 0,14 mm² ... 1,5 mm² |
| Sección de conductor rígido | 0,14 mm² ... 1,5 mm² |
| Sección de conductor AWG | 28 ... 16 |
| Esquema de dimensiones | ![]() |
| Anchura | 35,6 mm |
| Altura | 96,8 mm |
| Profundidad | 77,5 mm (Con carril de 7,5 mm) |
| Unidad de división | 2 UD |
| Clase de inflamabilidad según UL 94 | V-0 |
| Valor CTI del material | 600 |
| Material aislante | PA 6.6/PBT |
| Grupo de materiales | I |
| Material carcasa | PA 6.6 |
| PBT |
| Datos mecánicos | |
| Pared lateral abierta | No |
| Pistas de protección | L-N |
| L-PE | |
| N-PE | |
| Dirección de actuación | 1L-N & N-PE |
| Tensión nominal UN | 120 V AC (TN-S) |
| 120 V AC (TT) | |
| Frecuencia nominal fN | 50 Hz (60 Hz) |
| Tensión constante máxima UC(L-N) | 175 V AC |
| Tensión constante máxima UC(L-PE) | 175 V AC |
| Tensión constante máxima UC(N-PE) | 264 V AC |
| Corriente de carga nominal IL | 80 A |
| Corriente de conductor de protección IPE | ≤ 5 µA |
| Absorción de potencia standby PC | ≤ 140 mVA |
| Corriente transitoria nominal In(8/20) µs (L-N) | 12,5 kA |
| Corriente transitoria nominal In(8/20) µs (L-PE) | 12,5 kA |
| Corriente transitoria nominal In(8/20) µs (N-PE) | 50 kA |
| Corriente transitoria máxima Imáx(8/20) µs | 50 kA |
| Corriente de rayo de prueba (10/350) µs (L-N), carga | 6,25 As |
| Corriente de rayo de prueba (10/350) µs (L-N), energía específica | 39 kJ/Ω |
| Corriente de rayo de prueba (10/350) µs (L-N), corriente de cresta Iimp | 12,5 kA |
| Corriente de rayo de prueba (10/350) µs (L-PE), carga | 6,25 As |
| Corriente de rayo de prueba (10/350) µs (L-PE), energía específica | 39 kJ/Ω |
| Corriente de rayo de prueba (10/350) µs (L-PE), corriente de cresta Iimp | 12,5 kA |
| Corriente de rayo de prueba (10/350) µs (N-PE), carga | 25 As |
| Corriente de rayo de prueba (10/350) µs (N-PE), energía específica | 625 kJ/Ω |
| Corriente de rayo de prueba (10/350) µs (N-PE), corriente de cresta Iimp | 50 kA |
| Corriente transitoria total Itotal(8/20) µs | 50 kA |
| Corriente transitoria total Itotal(10/350) µs | 25 kA |
| Capacidad de extinción de corriente repetitiva de la red Ifi(N-PE) | 100 A |
| Resistencia al cortocircuito ISCCR | 25 kA |
| Nivel de protección Up(L-N) | ≤ 0,8 kV |
| Nivel de protección UP(L-PE) | ≤ 2 kV |
| Nivel de protección Up(N-PE) | ≤ 1,7 kV |
| Tensión residual Ures(L-N) | ≤ 0,8 kV (en In) |
| ≤ 0,65 kV (con 10 kA) | |
| ≤ 0,6 kV (con 5 kA) | |
| ≤ 0,5 kV (con 3 kA) | |
| Tensión residual Ures(L-PE) | ≤ 2 kV (en In) |
| ≤ 1,5 kV (con 10 kA) | |
| ≤ 1,4 kV (con 5 kA) | |
| ≤ 1,3 kV (con 3 kA) | |
| Tensión residual Ures(N-PE) | ≤ 0,6 kV (en In) |
| ≤ 0,5 kV (con 10 kA) | |
| ≤ 0,5 kV (con 5 kA) | |
| ≤ 0,4 kV (con 3 kA) | |
| Comportamiento TOV en UT(L-N) | 208 V AC (5 s / modo estacionario) |
| 229 V AC (120 min / modo estacionario) | |
| Comportamiento TOV en UT(N-PE) | 1200 V AC (200 ms / modo estacionario) |
| Tiempo de reacción tA(L-N) | ≤ 25 ns |
| Tiempo de reacción tA(L-PE) | ≤ 100 ns |
| Tiempo de reacción tA(N-PE) | ≤ 100 ns |
| Fusible general máximo en caso de cableado continuo V (mismo nivel) | 80 A (gG - 16 mm²) |
| Fusible general máximo en caso de cableado de derivación (otro nivel) | 160 A (gG) |
| Condiciones ambientales | |
| Índice de protección | IP20 (Solo si se emplean todos los puntos de embornaje) |
| Temperatura ambiente (servicio) | -40 °C ... 80 °C |
| Temperatura ambiente (almacenamiento / transporte) | -40 °C ... 80 °C |
| Altitud | ≤ 2000 m (s. n. m.) |
| Humedad de aire admisible (servicio) | 5 % ... 95 % |
| Choques (en servicio) | 30g (Semisinusoide / 11ms / 3x ±X, ±Y, ±Z) |
| Vibración (en servicio) | 7,5g (10 ... 500 Hz / 2,5 h / X, Y, Z) |
| Especificaciones UL | |
| Tensión máxima constante MCOV (L-N) | 175 V AC |
| Tensión constante máxima MCOV (L-G) | 175 V AC |
| Tensión constante máxima MCOV (N-G) | 264 V AC |
| Corriente transitoria nominal In(L-N) | 20 kA |
| Corriente transitoria nominal In(L-G) | 20 kA |
| Corriente transitoria nominal In(N-G) | 20 kA |
| Pistas de protección | L-N |
| L-G | |
| N-G | |
| Tensión nominal | 120 V AC |
| Sistema de distribución de energía | Single phase |
| Frecuencia nominal | 50/60 Hz |
| Tensión de limitación medida MLV (L-N) | 2200 V |
| Tensión de limitación medida MLV (L-G) | 3160 V |
| Tensión de limitación medida MLV (N-G) | 2600 V |
| Tipo SPD | 4CA |
| Indicación UL/Señal remota | |
| Tensión de servicio | 125 V AC |
| Corriente de servicio AC | 1 A AC |
| Datos de conexión UL | |
| Par de apriete | 30 lbf-in. |
| Sección de conductor AWG | 10 ... 2 |
| Normas/disposiciones | IEC 61643-11 |
| Observación | 2011 |
| Normas/disposiciones | EN 61643-11 |
| Observación | 2012 |
| Tipo de montaje | Carril simétrico: 35 mm |
