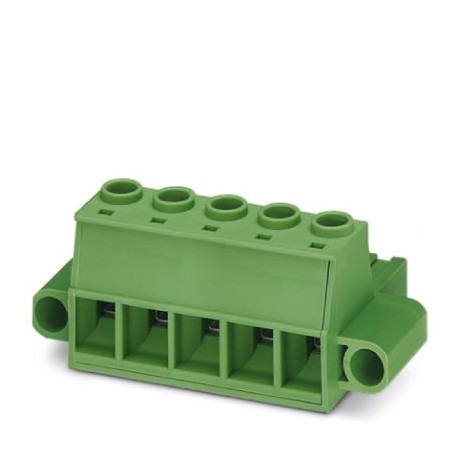

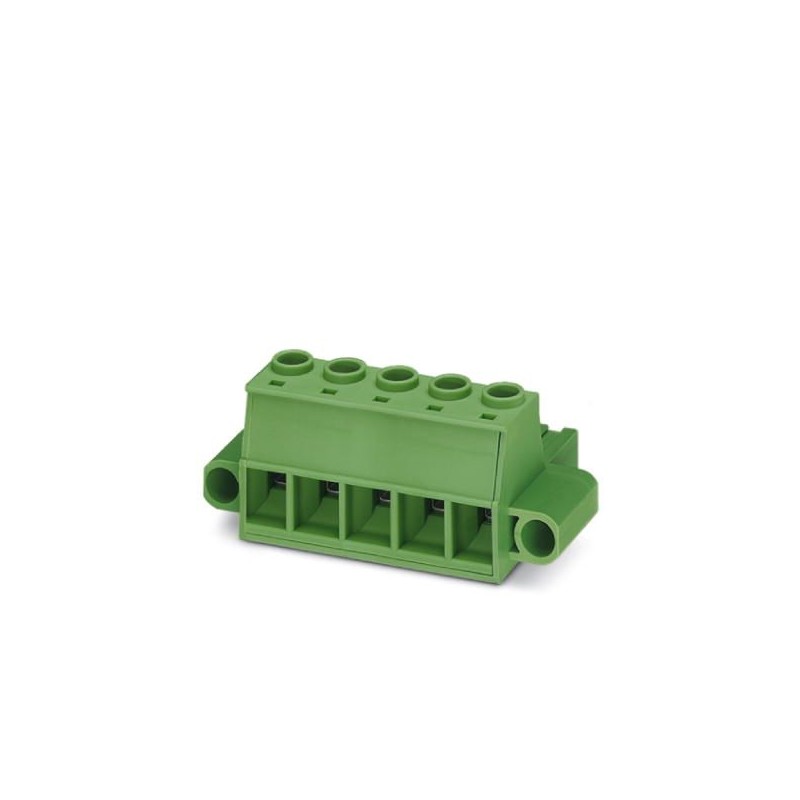

PC 6/ 8-STF-10,16 BD:1-8Q 1754380 PHOENIX CONTACT Conector de placa de circuito impreso, sección nominal: 6 ..
PC 6/ 8-STF-10,16 BD:1-8Q
1754380
PHOENIX_CONTACT
25
Producto bajo demanda, no admite devolución.
Conector de placa de circuito impreso, sección nominal: 6 mm², color: verde, corriente nominal: 41 A, tensión nominal (III/2): 1000 V, superficie de contacto: Ag, tipo de conexión del contacto: Hembra, número de potenciales: 8, número de filas: 1, número de polos: 8, número de conexiones: 8, familia de artículos: PC 6/..-STF, paso: 10,16 mm, tipo de conexión: Conexión por tornillo con cápsula de tracción, forma de sujeción de tornillos: L Ranura longitudinal, dirección de conexión conductor/placa de circuito impreso: 0 °, gancho de sujeción: - sin gancho de sujeción, sistema enchufable: COMBICON PC 16, bloqueo: Bloqueo por tornillo, tipo de sujeción: Sujeción aérea (tornillo), tipo de embala
Conectores > Conector de cable para conector de circuito impreso
Conectores PCB
Producto nuevo en su embalaje original con todas las garantías y certificaciones de PHOENIX_CONTACT
Más vendidos
▲Más Información
▲Clave De Datos Comerciales
| Orderkey | Millón setecientos cinquenta y cuatro mil trescientos ochenta |
|---|---|
| Unidad de embalaje | 50 pc |
| Cantidad de orden mínima | 50 pc |
| Nota | Para un Pedido (no retornable) |
| GTIN | 4046356329330 |
| Peso por Pieza (sin incluir el embalaje) | 69.060 g |
| Personalizado número de tarifa | Ochenta y cinco millones trescientos sesenta y seis mil novecientos noventa |
| País de origen | PL (Polonia) |
Dimensiones
| Longitud [ l ] | 39 mm |
|---|---|
| Ancho [ w ] | 99.04 mm |
| Altura [ h ] | 27.55 mm |
| Cancha | 10.16 mm |
| La dimensión de una | 71.12 mm |
General
| Gama de artículos | PC 6/..-STF |
|---|---|
| Número de posiciones | Ocho |
| Método de conexión | Tornillo de conexión con la tensión de la manga |
| Tensión asignada (III/3) | 1000 V |
| Conexión en acc. con el estándar de | ES-VDE |
| Corriente Nominal IN | 41 Un |
| Nominal de la sección transversal | 6 mm2 |
Los datos de conexión
| Conductor de sección transversal sólida min. | 0,75 mm2 |
|---|---|
| Conductor sección transversal del sólido máx. | 10 mm2 |
| Conductor de sección transversal flexible min. | 0,75 mm2 |
| Conductor de sección transversal flexible max. | 6 mm2 |
| Conductor de sección transversal flexible, con virola sin manguito de plástico min. | 0,5 mm2 |
| Conductor de sección transversal flexible, con virola sin manguito de plástico max. | 6 mm2 |
| Conductor de sección transversal flexible, con virola con manguito de plástico min. | 0,5 mm2 |
| Conductor de sección transversal flexible, con virola con manguito de plástico max. | 6 mm2 |
| Sección cruzada del Conductor AWG min. | Dieciocho |
| Sección cruzada del Conductor AWG max. | Ocho |
| 2 conductores con la misma sección transversal, maciza min. | 0,75 mm2 |
| 2 conductores con la misma sección transversal, maciza max. | 4 mm2 |
| 2 conductores con la misma sección transversal, cadena min. | 0,75 mm2 |
| 2 conductores con la misma sección transversal, cadena de max. | 6 mm2 |
| 2 conductores con la misma sección transversal, trenzado, casquillos sin manguito de plástico, min. | 0,5 mm2 |
| 2 conductores con la misma sección transversal, trenzado, casquillos sin manguito de plástico, max. | 2,5 mm2 |
| 2 conductores con la misma sección transversal, cadena, DOBLE virolas con manguito de plástico, min. | 0,5 mm2 |
| 2 conductores con la misma sección transversal, cadena, DOBLE virolas con manguito de plástico, max. | 4 mm2 |
Ambiental, Cumplimiento De Productos
| Llegar a SVHC | Plomo 7439-92-1 |
|---|---|
| China RoHS | Uso Ecológico Periodo = 50 |
| Para más detalles sobre las sustancias peligrosas ir a la pestaña "Descargas", Categoría "declaración del Fabricante" |
Clasificaciones
eCl@ss 4.0272607xxeCl@ss 4.1Veintisiete millones doscientos sesenta mil setecientos unoeCl@ss 5.0Veintisiete millones doscientos sesenta mil setecientos unoeCl@ss 5.1Veintisiete millones doscientos sesenta mil setecientoseCl@ss 6.0Veintisiete millones doscientos sesenta mil setecientoseCl@ss 7.0Veintisiete millones cuatrocientos cuarenta mil trescientos nueveeCl@ss 8.0Veintisiete millones cuatrocientos cuarenta mil trescientos nueveeCl@ss 9.0Veintisiete millones cuatrocientos cuarenta mil trescientos nueve
UNSPSC 6.01Treinta millones doscientos once mil ochocientos diezUNSPSC 7.0901Treinta y nueve millones cien veintiún mil cuatrocientos nueveUNSPSC 11Treinta y nueve millones cien veintiún mil cuatrocientos nueveUNSPSC 12.01Treinta y nueve millones cien veintiún mil cuatrocientos nueveUNSPSC 13.2Treinta y nueve millones cien veintiún mil cuatrocientos nueve
| Característica | Valor |
|---|---|
| Tipo de conexión (EF000064) | Otros |
| Estilo de contacto (EF001587) | Bus |
| Número de polos (EF001391) | 8 |
| Número de filas de contactos de enchufe (EF006935) | 1 |
| Medida de la rejilla de los contactos (EF007326) | 10.16 mm |
| Dimensión modular de las conexiones (EF006827) | 10.16 mm |
| Contacto de ángulo/conexión del conductor (EF007546) | Otros |
| Corriente nominal In (EF008250) | 41 A |
| Tensión nominal (EF000228) | 1000 V |
| Picos de tensión nominal (EF002993) | 6 kV |
| Categoría de sobretensión (EF006785) | III |
| Grado de contaminación (EF006786) | 2 |
| Sección de conductor conectable fino sin casquillo terminal de cable (EF007341) | 0.75 mm² |
| Sección de conductor conectable fino con manguito final (EF007339) | 0.5 mm² |
| Sección de conductor conectable sólido (EF007337) | 0.75 mm² |
| Ejecución de la conexión eléctrica (EF003961) | Conexión roscada |
| Tipo de cable conectable (EF006816) | Cable tubular |
| Material de recubrimiento del contacto (EF004020) | Plata |
| Material del contacto (EF007544) | Cobre |
| Material del cuerpo aislante (EF007543) | Poliamida (PA) |
| Material de carcasa (EF001596) | Otros |
| Color de la carcasa (EF000136) | Verde |
| Clase de inflamabilidad de material aislante según UL94 (EF002521) | V0 |
| Temperatura de operatividad (EF002393) | -40 °C |
Datasheet - PDF
▲| Título: | Tamaño: | Tipo: |
|---|---|---|
| PDF CATÁLOGO BORNAS Y CONECTORES PARA PLACA DE CIRCUITO IMPRESO PHOENIX ES.pdf | 24 Mbytes |
|
