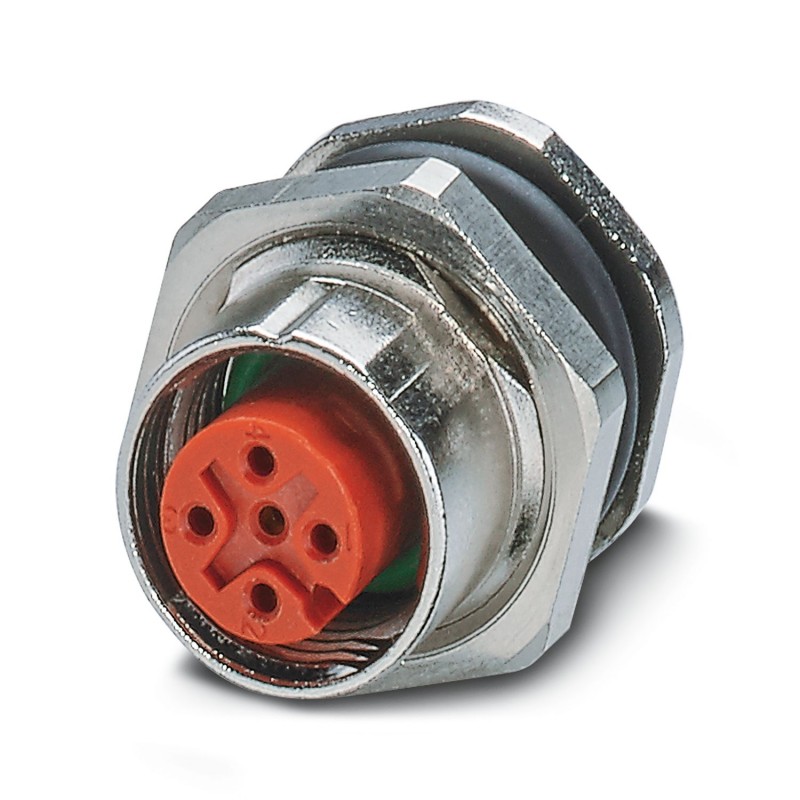

SACC-DSI-FS-5CON-PG9/0,5 SCORD 1405331 PHOENIX CONTACT Conect. enchuf. para apar. pared poster., 5-polos, He..
SACC-DSI-FS-5CON-PG9/0,5 SCORD
1405331
PHOENIX_CONTACT
100
Conect. enchuf. para apar. pared poster., 5-polos, Hembra de conexión, recto, M12-SPEEDCON, A-codificación, a extremo de cable libre, Hilos trenzados individuales, longitud de cable: 0,5 m, 0,34 mm², Hilo trenzado TPE, encapsulado, se espera que este artículo no contenga plomo a partir del segundo trimestre de 2026 de acuerdo con RoHS II sin excepción 6c (Pb <0,1 %), una alternativa sin plomo está disponible previamente a petición
Conect. enchuf. para apar. pared poster., 5-polos, Hembra de conexión, recto, M12-SPEEDCON, codificación: A, a extremo de cable libre, Montaje en pared trasera, Pg9, Hilos trenzados individuales, longitud de cable: 0,5 m, 0,34 mm², Hilo trenzado TPE, Producto alternativo según RoHS II sin excepción 6c (Pb <. 0,1 %) código de art.: 1238727
Conector de dispositivo montado en la parte trasera, 5 posiciones, Toma de enchufe, recto, M12-SPEEDCON, código: A, en el extremo del cable libre, montaje trasero, Pg9, Cables individuales, longitud del cable: 0,5 m, 0,34 mm2, cable TPE litz, Producto alternativo conforme a RoHS II sin Exención 6c (Pb < 0,1 %) artículo nº: 1238727
Conectores > Conductor circular, de montaje (con cable)
Conexión dispositivos de campo
Producto nuevo en su embalaje original con todas las garantías y certificaciones de PHOENIX_CONTACT
productos relacionados
▲Más vendidos
▲Más Información
▲Datos mercantiles
| Clave de pedido | 1405331 |
|---|---|
| Unidad de embalaje | 1 pcs |
| Clave de venta | ABQCDH - |
| Cantidad de pedido mínima | 100 pcs |
| EAN | 4046356746465 |
| Peso por unidad (sin incluir el embalaje) | 22,220 g |
| Número de tarifa arancelaria | 85444290 |
| País de origen | DE (Alemania) |
Condiciones ambientales
| Temperatura ambiente (servicio) | -25 °C ... 85 °C (Hembra) |
|---|---|
| -25 °C ... 85 °C (cable, disposición fija) | |
| Índice de protección | IP67 |
Generalidades
| Observación | Los valores eléctricos y mecánicos indicados requieren una pareja de conectores enchufables correctamente montados y bloqueados. Si el conector enchufable está desbloqueado y existe el peligro de contaminación, debe cerrarse el conector enchufable con un capuchón > IP54. Además, se deben considerar influencias por conductores, líneas o montaje de placas de circuito impreso. |
|---|---|
| Corriente de dimensionamiento a 40 °C | 4 A |
| Tensión de dimensionamiento | 60 V |
| Tensión transitoria de dimensionamiento | 1,5 kV |
| Número de polos | 5 |
| Resistencia de aislamiento | ≥ 100 MΩ |
| Codificación | A - estándar |
| Normas/especificaciones | Conector enchufable M12 IEC 61076-2-101 |
| Indicación de estado | No |
| Categoría de sobretensiones | III |
| Grado de polución | 3 |
| Tipo de conexión | Hilos trenzados individuales |
| Ciclos de enchufe | > 100 |
| Par de apriete | 3 Nm ... 4 Nm (por el lado de montaje) |
| Tipo de montaje | Montaje trasero Pg9 con tuerca plana |
Material
| Clase de combustibilidad según UL 94 | V0 |
|---|---|
| Material contacto | CuZn |
| Material superficie del contacto | Au |
| Material soporte de contactos | PA 6.6 |
| Material moleteado | Fundición inyectada de cinc, niquelada |
| Material de la junta | FKM |
Cable
| Tipo de cable | Hilo trenzado TPE |
|---|---|
| Sección de conductor | 0,34 mm² |
| Línea de señales AWG | 22 |
| Construcción del conductor cable de señales | 7x 0,25 mm |
| Diámetro de los conductores, aislamiento incluido | 1,2 mm ±0,07 mm |
| Grosor de pared Aislamiento | 0,21 mm |
| Colores de conductor | negro, marrón, azul, blanco, gris |
| Material Aislamiento de conductor | TPE |
| Material Conductor | Conductor Cu estañado |
| Normas/disposiciones | Conector enchufable M12 IEC 61076-2-101 |
| Resistencia de aislamiento | ≥ 20 MΩ*km |
| Resistencia del conductor | ≤ 57,6 mΩ/m |
| Tensión nominal Cable | 300 V |
| Tensión de prueba Cable | 2000 V AC |
| Temperatura ambiente (servicio) | -40 °C ... 85 °C (cable, disposición fija) |
| -25 °C ... 85 °C (cable, disposición móvil) |
Normas y especificaciones
| Denominación de norma | Conector enchufable M12 |
|---|---|
| Normas/especificaciones | IEC 61076-2-101 |
| Clase de combustibilidad según UL 94 | V0 |
Environmental Product Compliance
| REACh SVHC | Lead 7439-92-1 |
|---|---|
| China RoHS | Espacio de tiempo para el uso previsto (EFUP): 50 años |
| Encontrará información sobre las sustancias peligrosas en la declaración del fabricante en la pestaña "Descargas" |
Clasificaciones
eCl@ss 4.027140815eCl@ss 4.127140815eCl@ss 5.027143423eCl@ss 5.127143400eCl@ss 6.027279200eCl@ss 7.027440103eCl@ss 8.027440103eCl@ss 9.027440102
| Característica | Valor |
|---|---|
| Longitud de cable (EF000536) | 0.5 mm |
| Tipo de contacto de enchufe, exterior (EF005528) | Ninguno |
| Método de montaje (EF000003) | Montaje pared posterior |
| Material de carcasa (EF001596) | Otros |
| Material de aislamiento del conductor (EF000061) | Otros |
| Material de recubrimiento del contacto (EF004020) | Otros |
| Clase de inflamabilidad de material aislante según UL94 (EF002521) | V0 |
| Temperatura ambiente (EF002386) | 85 °C |
| Temperatura de operatividad (EF002393) | -25 °C |
| Tensión nominal (EF000228) | 60 V |
| Con conexión apantallada (EF002535) | No |
| Rosca (EF012303) | M12 |
| Sección transversal (EF000018) | 0.34 mm² |
| Número mín. de ciclos de acoplamiento (EF012212) | 100 |
| Grado de protección (IP), montado (EF007466) | Otros |
Datasheet - PDF
▲| Título: | Tamaño: | Tipo: |
|---|---|---|
| PDF CATÁLOGO CABLEADO SENSORES ACTUADORES Y CONECTORES.pdf | 68 Mbytes |
|
| PHOENIX CONTACT-1405331-SACC-DSI-FS-5CON-PG9/0,5 SCORD | 90 Kbytes |
|
