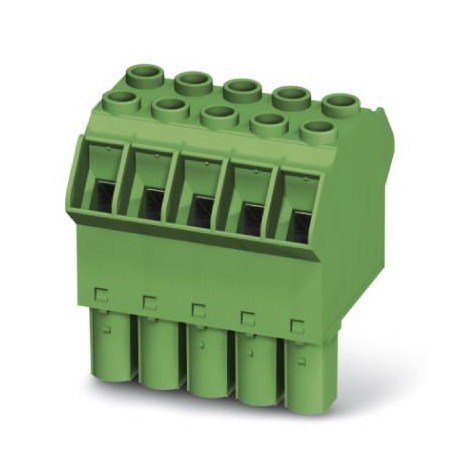

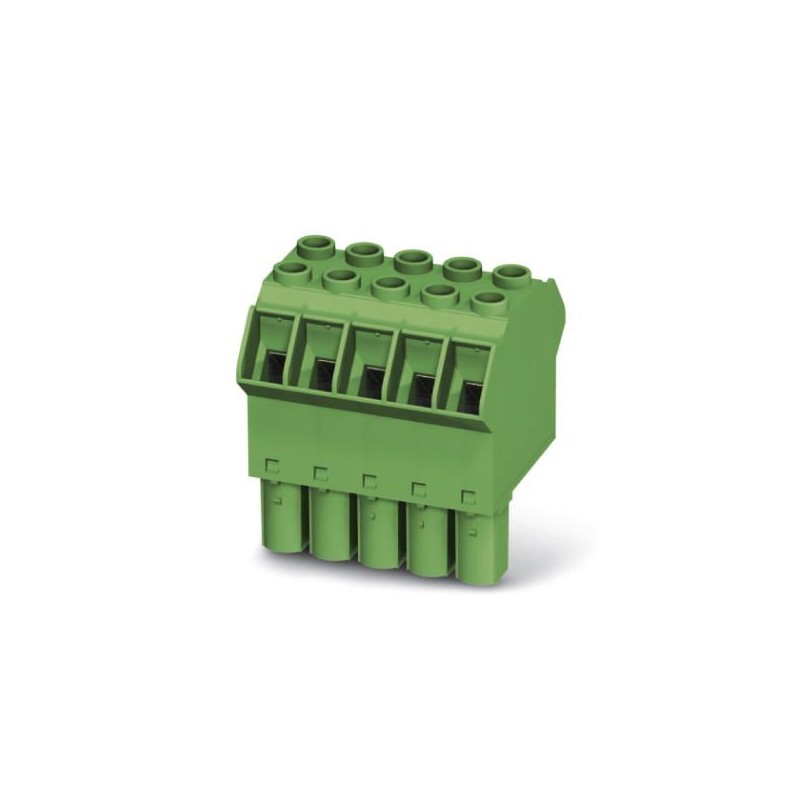

TPC 16/ 6-ST-10,16 1715219 PHOENIX CONTACT Conector TWIN para placa de circuito impreso, sección nominal: 16..
TPC 16/ 6-ST-10,16
1715219
PHOENIX_CONTACT
20
Producto bajo demanda, no admite devolución.
Conector TWIN para placa de circuito impreso, sección nominal: 16 mm², color: verde, corriente nominal: 76 A, tensión nominal (III/2): 1000 V, superficie de contacto: Ag, tipo de conexión del contacto: Hembra, número de potenciales: 6, número de filas: 1, número de polos: 6, número de conexiones: 12, familia de artículos: TPC 16/..-ST, paso: 10,16 mm, tipo de conexión: Conexión por tornillo con cápsula de tracción, forma de sujeción de tornillos: L Ranura longitudinal, dirección de conexión conductor/placa de circuito impreso: 50 °, gancho de sujeción: - sin gancho de sujeción, sistema enchufable: COMBICON PC 16, bloqueo: sin, tipo de sujeción: sin, tipo de embalaje: empaquetado en caja
Conectores > Conector de cable para conector de circuito impreso
Conectores PCB
Producto nuevo en su embalaje original con todas las garantías y certificaciones de PHOENIX_CONTACT
Más vendidos
▲Más Información
▲Datos mercantiles
| Clave de pedido | 1715219 |
|---|---|
| Unidad de embalaje | 20 pcs |
| Clave de venta | AABECA - |
| Cantidad de pedido mínima | 20 pcs |
| Página del catálogo | Página 556 (C_1_2013) |
| EAN | 4046356103282 |
| Peso por unidad (sin incluir el embalaje) | 142,920 g |
| Número de tarifa arancelaria | 85366990 |
| País de origen | BG (Bulgaria) |
Generalidades
| Familia de artículos | TPC 16/..-ST |
|---|---|
| Número de polos | 6 |
| Tipo de conexión | Conexión por tornillo con cápsula de tracción |
| Grupo material aislante | I |
| Tensión transitoria de dimensionamiento (III/3) | 8 kV |
| Tensión transitoria de dimensionamiento (III/2) | 8 kV |
| Tensión transitoria de dimensionamiento (II/2) | 6 kV |
| Tensión de dimensionamiento (III/3) | 1000 V |
| Tensión de dimensionamiento (III/2) | 1000 V |
| Tensión de dimensionamiento (II/2) | 1000 V |
| Conexión según norma | EN-VDE |
| Corriente nominal IN | 76 A |
| Sección nominal | 16 mm² |
| Corriente de carga máxima | 76 A |
| Aislamiento | PA |
| Clase de combustibilidad según UL 94 | V0 |
| Calibre macho | A6 |
| Longitud a desaislar | 18 mm |
| Rosca de tornillo | M4 |
| Par de apriete mín. | 1,7 Nm |
| Par de apriete máx. | 1,8 Nm |
Datos de conexión
| Sección de conductor rígido mín. | 0,75 mm² |
|---|---|
| Sección de conductor rígido máx. | 16 mm² |
| Sección de conductor flexible mín. | 0,75 mm² |
| Sección de conductor flexible máx. | 16 mm² |
| Sección de conductor flexible con puntera, sin manguito de plástico mín. | 0,5 mm² |
| Sección de conductor flexible con puntera, sin manguito de plástico máx. | 16 mm² Solo en combinación con CRIMPFOX 16 S |
| Sección de conductor flexible con puntera, con manguito de plástico mín. | 0,5 mm² |
| Sección de conductor flexible con puntera, con manguito de plástico máx. | 16 mm² Solo en combinación con CRIMPFOX 16 S |
| Sección de conductor AWG mín. | 18 |
| Sección de conductor AWG máx. | 6 |
| 2 conductores con la misma sección, rígidos mín. | 0,75 mm² |
| 2 conductores con la misma sección, rígidos máx. | 6 mm² |
| 2 conductores con la misma sección, flexibles mín. | 0,75 mm² |
| 2 conductores con la misma sección, flexibles máx. | 6 mm² |
| 2 conductores con la misma sección, flexibles con AEH, sin manguito de plástico mín. | 0,5 mm² |
| 2 conductores con la misma sección, flexibles con AEH sin manguito de plástico máx. | 4 mm² |
| 2 conductores con la misma sección, flexibles con TWIN-AEH, con manguito de plástico mín. | 0,5 mm² |
| 2 conductores con la misma sección, flexibles con TWIN-AEH con manguito de plástico máx. | 6 mm² |
| AWG conforme a UL/CUL mín. | 20 |
| AWG conforme a UL/CUL máx. | 4 |
Environmental Product Compliance
| China RoHS | Espacio de tiempo para el uso previsto (EFUP): 50 años |
|---|---|
| Encontrará información sobre las sustancias peligrosas en la declaración del fabricante en la pestaña "Descargas" |
Clasificaciones
eCl@ss 4.0272607xxeCl@ss 4.127260701eCl@ss 5.027260701eCl@ss 5.127260700eCl@ss 6.027260700eCl@ss 7.027440309eCl@ss 8.027440309eCl@ss 9.027440309
Datasheet - PDF
▲| Título: | Tamaño: | Tipo: |
|---|---|---|
| PDF CATÁLOGO BORNAS Y CONECTORES PARA PLACA DE CIRCUITO IMPRESO PHOENIX ES.pdf | 24 Mbytes |
|
| PHOENIX CONTACT-1715219-TPC 16/ 6-ST-10,16 | 149 Kbytes |
|
