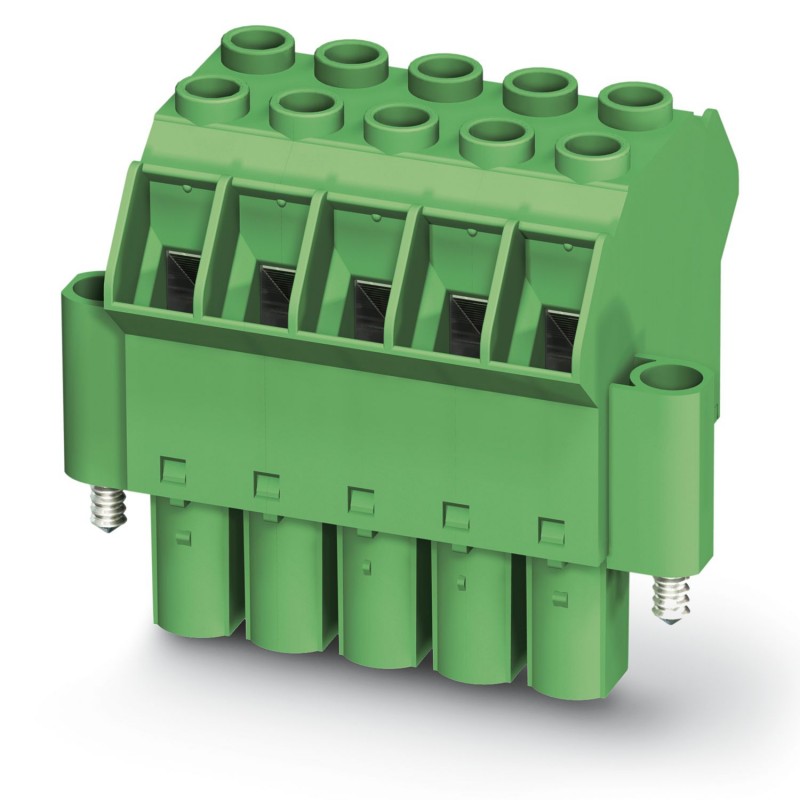

TPC 16/ 5-STF-10,16 1715280 PHOENIX CONTACT Conector TWIN para placa de circuito impreso, sección nominal: 1..
TPC 16/ 5-STF-10,16
1715280
PHOENIX_CONTACT
20
Producto bajo demanda, no admite devolución.
Conector TWIN para placa de circuito impreso, sección nominal: 16 mm², color: verde, corriente nominal: 76 A, tensión nominal (III/2): 1000 V, superficie de contacto: Ag, tipo de conexión del contacto: Hembra, número de potenciales: 5, número de filas: 1, número de polos: 5, número de conexiones: 10, familia de artículos: TPC 16/..-STF, paso: 10,16 mm, tipo de conexión: Conexión por tornillo con cápsula de tracción, forma de sujeción de tornillos: L Ranura longitudinal, dirección de conexión conductor/placa de circuito impreso: 50 °, gancho de sujeción: - sin gancho de sujeción, sistema enchufable: COMBICON PC 16, bloqueo: Bloqueo por tornillo, tipo de sujeción: Sujeción aérea (tornillo), ti
Conector PCB, sección transversal nominal: 16 mm2, color: verde, corriente nominal: 76 A, tensión nominal (III/2): 1000 V, superficie de contacto: Ag, tipo de conexión de contacto: Socket, número de potenciales: 5, número de filas: 1, número de posiciones: 5, número de conexiones: 10, gama de productos: TPC 16/.. - STF, paso de paso: 10,16 mm, método de conexión: Conexión de tornillo con manguito de tensión, forma de cabeza de tornillo: L ranurada, dirección de conexión conductor/PCB: 50 °, clip de bloqueo: - sin clip de bloqueo, sistema de enchufe: COMBICON PC 16, bloqueo: Mecanismo de bloqueo por tornillo, montaje: Brida de tornillo, tipo de embalaje: empaquetado en cartón
Conectores > Conector de cable para conector de circuito impreso
Conectores PCB
Producto nuevo en su embalaje original con todas las garantías y certificaciones de PHOENIX_CONTACT
productos relacionados
▲Más vendidos
▲Más Información
▲Datos mercantiles
| Clave de pedido | 1715280 |
|---|---|
| Unidad de embalaje | 20 pcs |
| Clave de venta | AABECA - |
| Cantidad de pedido mínima | 20 pcs |
| Página del catálogo | Página 557 (C_1_2013) |
| EAN | 4046356103367 |
| Peso por unidad (sin incluir el embalaje) | 124,800 g |
| Número de tarifa arancelaria | 85366990 |
| País de origen | BG (Bulgaria) |
Generalidades
| Familia de artículos | TPC 16/..-STF |
|---|---|
| Número de polos | 5 |
| Tipo de conexión | Conexión por tornillo con cápsula de tracción |
| Grupo material aislante | I |
| Tensión transitoria de dimensionamiento (III/3) | 8 kV |
| Tensión transitoria de dimensionamiento (III/2) | 8 kV |
| Tensión transitoria de dimensionamiento (II/2) | 6 kV |
| Tensión de dimensionamiento (III/3) | 1000 V |
| Tensión de dimensionamiento (III/2) | 1000 V |
| Tensión de dimensionamiento (II/2) | 1000 V |
| Conexión según norma | EN-VDE |
| Corriente nominal IN | 76 A |
| Sección nominal | 16 mm² |
| Corriente de carga máxima | 76 A |
| Aislamiento | PA |
| Clase de combustibilidad según UL 94 | V0 |
| Calibre macho | A6 |
| Longitud a desaislar | 18 mm |
| Rosca de tornillo | M4 |
| Par de apriete mín. | 1,7 Nm |
| Par de apriete máx. | 1,8 Nm |
Datos de conexión
| Sección de conductor rígido mín. | 0,75 mm² |
|---|---|
| Sección de conductor rígido máx. | 16 mm² |
| Sección de conductor flexible mín. | 0,75 mm² |
| Sección de conductor flexible máx. | 16 mm² |
| Sección de conductor flexible con puntera, sin manguito de plástico mín. | 0,5 mm² |
| Sección de conductor flexible con puntera, sin manguito de plástico máx. | 16 mm² Solo en combinación con CRIMPFOX 16 S |
| Sección de conductor flexible con puntera, con manguito de plástico mín. | 0,5 mm² |
| Sección de conductor flexible con puntera, con manguito de plástico máx. | 16 mm² Solo en combinación con CRIMPFOX 16 S |
| Sección de conductor AWG mín. | 18 |
| Sección de conductor AWG máx. | 6 |
| 2 conductores con la misma sección, rígidos mín. | 0,75 mm² |
| 2 conductores con la misma sección, rígidos máx. | 6 mm² |
| 2 conductores con la misma sección, flexibles mín. | 0,75 mm² |
| 2 conductores con la misma sección, flexibles máx. | 6 mm² |
| 2 conductores con la misma sección, flexibles con AEH, sin manguito de plástico mín. | 0,5 mm² |
| 2 conductores con la misma sección, flexibles con AEH sin manguito de plástico máx. | 4 mm² |
| 2 conductores con la misma sección, flexibles con TWIN-AEH, con manguito de plástico mín. | 0,5 mm² |
| 2 conductores con la misma sección, flexibles con TWIN-AEH con manguito de plástico máx. | 6 mm² |
| AWG conforme a UL/CUL mín. | 20 |
| AWG conforme a UL/CUL máx. | 4 |
Environmental Product Compliance
| China RoHS | Espacio de tiempo para el uso previsto (EFUP): 50 años |
|---|---|
| Encontrará información sobre las sustancias peligrosas en la declaración del fabricante en la pestaña "Descargas" |
Clasificaciones
eCl@ss 4.0272607xxeCl@ss 4.127260701eCl@ss 5.027260701eCl@ss 5.127260700eCl@ss 6.027260700eCl@ss 7.027440309eCl@ss 8.027440309eCl@ss 9.027440309
| Característica | Valor |
|---|---|
| Tipo de conexión (EF000064) | Otros |
| Estilo de contacto (EF001587) | Bus |
| Número de polos (EF001391) | 10 |
| Número de filas de contactos de enchufe (EF006935) | 1 |
| Medida de la rejilla de los contactos (EF007326) | 10.16 mm |
| Dimensión modular de las conexiones (EF006827) | 10.16 mm |
| Contacto de ángulo/conexión del conductor (EF007546) | Otros |
| Corriente nominal In (EF008250) | 76 A |
| Tensión nominal (EF000228) | 1000 V |
| Picos de tensión nominal (EF002993) | 6 kV |
| Categoría de sobretensión (EF006785) | III |
| Grado de contaminación (EF006786) | 2 |
| Sección de conductor conectable fino sin casquillo terminal de cable (EF007341) | 0.75 mm² |
| Sección de conductor conectable fino con manguito final (EF007339) | 0.5 mm² |
| Sección de conductor conectable sólido (EF007337) | 0.75 mm² |
| Ejecución de la conexión eléctrica (EF003961) | Conexión roscada |
| Tipo de cable conectable (EF006816) | Cable tubular |
| Material de recubrimiento del contacto (EF004020) | Plata |
| Material del contacto (EF007544) | Cobre |
| Material del cuerpo aislante (EF007543) | Poliamida (PA) |
| Material de carcasa (EF001596) | Otros |
| Color de la carcasa (EF000136) | Verde |
| Clase de inflamabilidad de material aislante según UL94 (EF002521) | V0 |
| Temperatura de operatividad (EF002393) | -40 °C |
Datasheet - PDF
▲| Título: | Tamaño: | Tipo: |
|---|---|---|
| PDF CATÁLOGO BORNAS Y CONECTORES PARA PLACA DE CIRCUITO IMPRESO PHOENIX ES.pdf | 24 Mbytes |
|
| PHOENIX CONTACT-1715280-TPC 16/ 5-STF-10,16 | 151 Kbytes |
|
