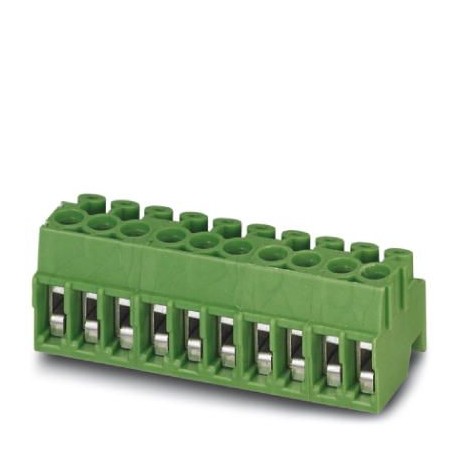

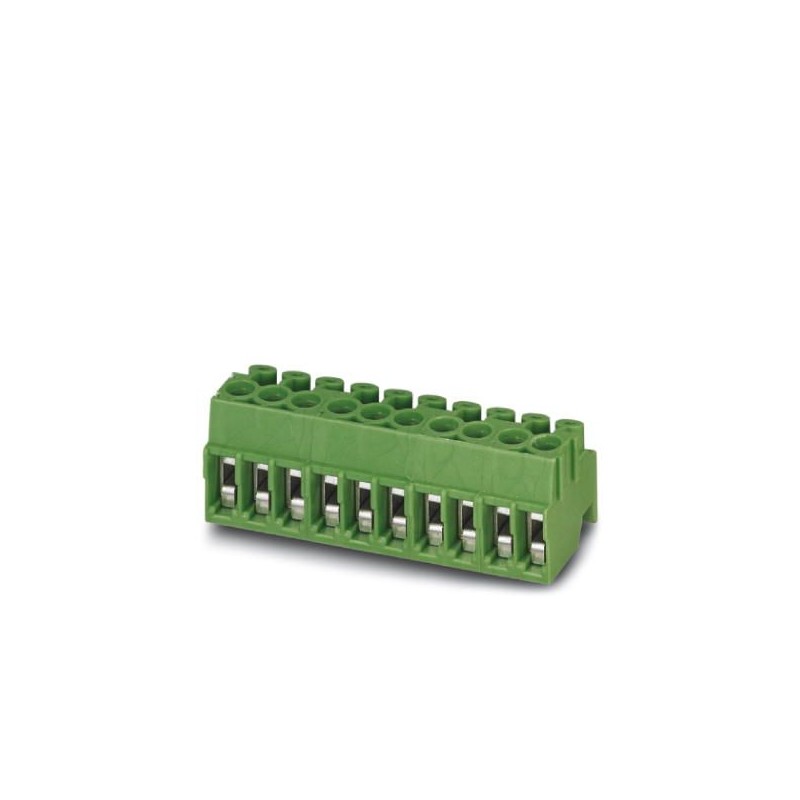

PT 1,5/10-PH-3,5 1984390 PHOENIX CONTACT Borne para placa de circuito impreso
PT 1,5/10-PH-3,5
1984390
PHOENIX_CONTACT
100
Parte enchufable, corriente nominal: 8 A, tensión de dimensionamiento (III/2): 200 V, número de polos: 10, paso: 3,5 mm, tipo de conexión: Conexión por tornillo con estribo de protección de alambre, color: verde, superficie contactos: Estaño
Conector para placa de circuito impreso, sección nominal: 1,5 mm², color: verde, corriente nominal: 8 A, tensión nominal (III/2): 200 V, superficie contactos: Estaño, tipo de contacto: Hembra, número de potenciales: 10, número de filas: 1, número de polos: 10, número de conexiones: 10, familia de artículos: PT 1,5/..-PH, paso: 3,5 mm, tipo de conexión: Conexión por tornillo con estribo de protección de alambre, forma de sujeción de tornillos: L Ranura longitudinal, dirección de conexión conductor/placa de circuito impreso: 0 °, sistema enchufable: COMBICON PST 1,0, bloqueo: sin, tipo de fijación: sin, tipo de embalaje: empaquetado en caja
Conectores PCB
* Producto nuevo en su embalaje original con todas las garantías y certificaciones de PHOENIX_CONTACT
Más Información
▲Datos mercantiles
| Clave de pedido | 1984390 |
|---|---|
| Unidad de embalaje | 100 pcs |
| Clave de venta | AACFAA - |
| Cantidad de pedido mínima | 100 pcs |
| Página del catálogo | Página 423 (C_1_2013) |
| EAN | 4017918935955 |
| Peso por unidad (sin incluir el embalaje) | 6,700 g |
| Número de tarifa arancelaria | 85366990 |
| País de origen | DE (Alemania) |
Generalidades
| Familia de artículos | PT 1,5/..-PH |
|---|---|
| Número de polos | 10 |
| Tipo de conexión | Conexión por tornillo con estribo de protección de alambre |
| Grupo material aislante | I |
| Tensión transitoria de dimensionamiento (III/3) | 2,5 kV |
| Tensión transitoria de dimensionamiento (III/2) | 2,5 kV |
| Tensión transitoria de dimensionamiento (II/2) | 2,5 kV |
| Tensión de dimensionamiento (III/3) | 160 V |
| Tensión de dimensionamiento (III/2) | 200 V |
| Tensión de dimensionamiento (II/2) | 400 V |
| Conexión según norma | EN-VDE |
| Corriente nominal IN | 8 A |
| Sección nominal | 1,5 mm² |
| Corriente de carga máxima | 8 A |
| Aislamiento | PA |
| Clase de combustibilidad según UL 94 | V0 |
| Longitud a desaislar | 5 mm |
| Rosca de tornillo | M2 |
| Par de apriete mín. | 0,22 Nm |
| Par de apriete máx. | 0,25 Nm |
Datos de conexión
| Sección de conductor rígido mín. | 0,2 mm² |
|---|---|
| Sección de conductor rígido máx. | 1,5 mm² |
| Sección de conductor flexible mín. | 0,2 mm² |
| Sección de conductor flexible máx. | 1,5 mm² |
| Sección de conductor flexible con puntera, con manguito de plástico mín. | 0,25 mm² |
| Sección de conductor flexible con puntera, con manguito de plástico máx. | 0,75 mm² |
| Sección de conductor AWG mín. | 26 |
| Sección de conductor AWG máx. | 16 |
| 2 conductores con la misma sección, rígidos mín. | 0,2 mm² |
| 2 conductores con la misma sección, rígidos máx. | 0,34 mm² |
| 2 conductores con la misma sección, flexibles mín. | 0,2 mm² |
| 2 conductores con la misma sección, flexibles máx. | 0,5 mm² |
| AWG conforme a UL/CUL mín. | 26 |
| AWG conforme a UL/CUL máx. | 16 |
Environmental Product Compliance
| China RoHS | Espacio de tiempo para el uso previsto (EFUP): 50 años |
|---|---|
| Encontrará información sobre las sustancias peligrosas en la declaración del fabricante en la pestaña "Descargas" |
Clasificaciones
eCl@ss 4.0272607xxeCl@ss 4.127141109eCl@ss 5.027141190eCl@ss 5.127260700eCl@ss 6.027260700eCl@ss 7.027440309eCl@ss 8.027440309eCl@ss 9.027440309
Datasheet - PDF
▲| Título: | Tamaño: | Tipo: |
|---|---|---|
| PDF CATALOGO PHOENIX CONECTORES PARA EQUIPOS ES.pdf | 14 Mbytes |
|
| PHOENIX CONTACT-1984390-PT 1,5/10-PH-3,5 | 157 Kbytes |
|
