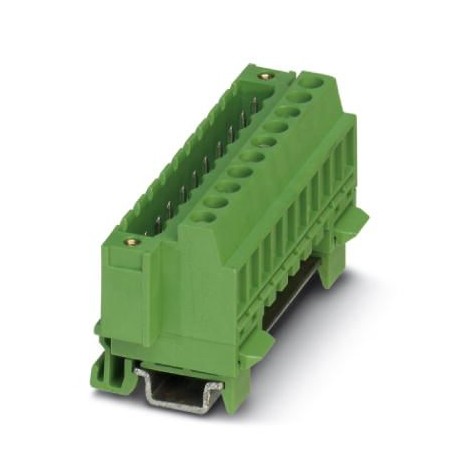

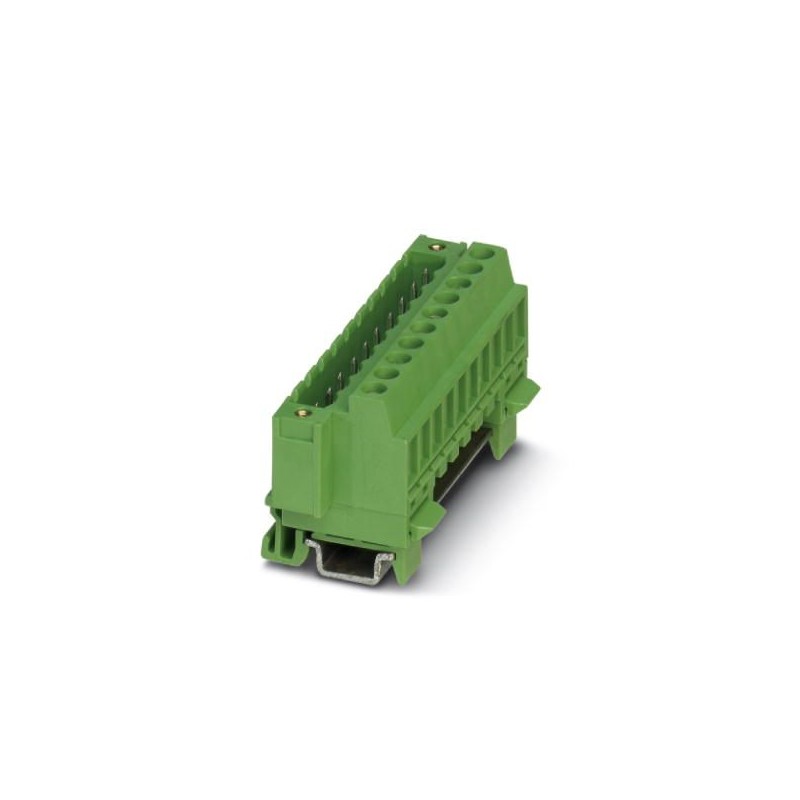

MSTBVK 2,5/ 2-GF-5,08 1788952 PHOENIX CONTACT Conector para carril, sección nominal: 2,5 mm2, color: verde, ..
MSTBVK 2,5/ 2-GF-5,08
1788952
PHOENIX_CONTACT
50
Conector para carril, sección nominal: 2,5 mm², color: verde, corriente nominal: 12 A, tensión nominal (III/2): 320 V, superficie de contacto: Sn, tipo de conexión del contacto: Macho, número de potenciales: 2, número de filas: 1, número de polos: 2, número de conexiones: 2, familia de artículos: MSTBVK 2,5/..-GF, paso: 5,08 mm, tipo de conexión: Conexión por tornillo con cápsula de tracción, forma de sujeción de tornillos: L Ranura longitudinal, montaje: Montaje sobre carril DIN, dirección de conexión conductor/placa de circuito impreso: 0 °, sistema enchufable: COMBICON MSTB 2,5, bloqueo: Bloqueo por tornillo, tipo de sujeción: Sujeción aérea (rosca), tipo de embalaje: empaquetado en caja
Bloques de terminales > Terminal de conexión de paso
Conectores PCB
Producto nuevo en su embalaje original con todas las garantías y certificaciones de PHOENIX_CONTACT
productos relacionados
▲Más vendidos
▲Más Información
▲Datos mercantiles
| Clave de pedido | 1788952 |
|---|---|
| Unidad de embalaje | 50 pcs |
| Clave de venta | AAAFKA - |
| Página del catálogo | Página 361 (C_1_2013) |
| EAN | 4017918044015 |
| Peso por unidad (sin incluir el embalaje) | 7,746 g |
| Número de tarifa arancelaria | 85366990 |
| País de origen | DE (Alemania) |
Generalidades
| Familia de artículos | MSTBVK 2,5/..-GF |
|---|---|
| Número de polos | 2 |
| Tipo de conexión | Conexión por tornillo con cápsula de tracción |
| Grupo material aislante | I |
| Tensión transitoria de dimensionamiento (III/3) | 4 kV |
| Tensión transitoria de dimensionamiento (III/2) | 4 kV |
| Tensión transitoria de dimensionamiento (II/2) | 4 kV |
| Tensión de dimensionamiento (III/3) | 320 V |
| Tensión de dimensionamiento (III/2) | 320 V |
| Tensión de dimensionamiento (II/2) | 630 V |
| Conexión según norma | EN-VDE |
| Corriente nominal IN | 12 A |
| Sección nominal | 2,5 mm² |
| Corriente de carga máxima | 12 A |
| Aislamiento | PA |
| Clase de combustibilidad según UL 94 | V0 |
| Calibre macho | A3 |
| Longitud a desaislar | 7 mm |
| Rosca de tornillo | M3 |
| Par de apriete mín. | 0,5 Nm |
| Par de apriete máx. | 0,6 Nm |
Datos de conexión
| Sección de conductor rígido mín. | 0,2 mm² |
|---|---|
| Sección de conductor rígido máx. | 2,5 mm² |
| Sección de conductor flexible mín. | 0,2 mm² |
| Sección de conductor flexible máx. | 2,5 mm² |
| Sección de conductor flexible con puntera, sin manguito de plástico mín. | 0,25 mm² |
| Sección de conductor flexible con puntera, sin manguito de plástico máx. | 2,5 mm² |
| Sección de conductor flexible con puntera, con manguito de plástico mín. | 0,25 mm² |
| Sección de conductor flexible con puntera, con manguito de plástico máx. | 2,5 mm² |
| Sección de conductor AWG mín. | 24 |
| Sección de conductor AWG máx. | 12 |
| 2 conductores con la misma sección, rígidos mín. | 0,2 mm² |
| 2 conductores con la misma sección, rígidos máx. | 1 mm² |
| 2 conductores con la misma sección, flexibles mín. | 0,2 mm² |
| 2 conductores con la misma sección, flexibles máx. | 1,5 mm² |
| 2 conductores con la misma sección, flexibles con AEH, sin manguito de plástico mín. | 0,25 mm² |
| 2 conductores con la misma sección, flexibles con AEH sin manguito de plástico máx. | 1 mm² |
| 2 conductores con la misma sección, flexibles con TWIN-AEH, con manguito de plástico mín. | 0,5 mm² |
| 2 conductores con la misma sección, flexibles con TWIN-AEH con manguito de plástico máx. | 1,5 mm² |
| AWG conforme a UL/CUL mín. | 30 |
| AWG conforme a UL/CUL máx. | 12 |
Environmental Product Compliance
| China RoHS | Espacio de tiempo para el uso previsto (EFUP): 50 años |
|---|---|
| Encontrará información sobre las sustancias peligrosas en la declaración del fabricante en la pestaña "Descargas" |
Clasificaciones
eCl@ss 4.0272607xxeCl@ss 4.127260701eCl@ss 5.027260701eCl@ss 5.127141100eCl@ss 6.027141100eCl@ss 7.027141106eCl@ss 8.027141106eCl@ss 9.027141106
| Característica | Valor |
|---|---|
| Ejecución a prueba de explosión "Ex e" (EF008498) | No |
| Número de polos (EF001391) | 2 |
| Placa de cierre necesaria (EF002525) | Sí |
| Color (EF000007) | Verde |
Datasheet - PDF
▲| Título: | Tamaño: | Tipo: |
|---|---|---|
| PDF CATÁLOGO BORNAS Y CONECTORES PARA PLACA DE CIRCUITO IMPRESO PHOENIX ES.pdf | 24 Mbytes |
|
| PHOENIX CONTACT-1788952-MSTBVK 2,5/ 2-GF-5,08 | 156 Kbytes |
|
