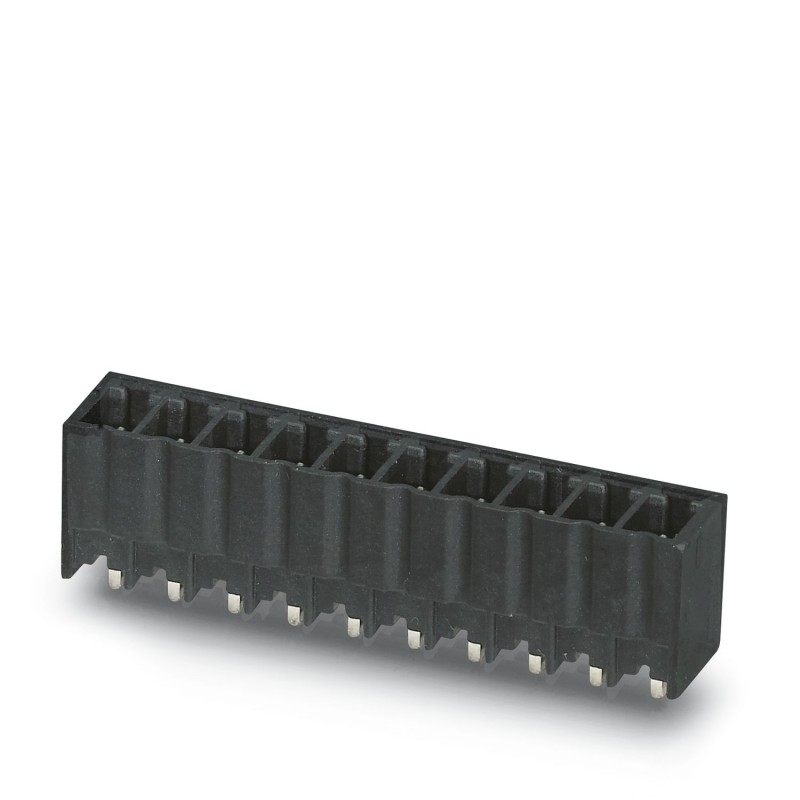

MCV 1,5/ 4-G-3,81 P14 THR R32 1728387 PHOENIX CONTACT Carcasa base placa de circuito impreso, sección nomina..
MCV 1,5/ 4-G-3,81 P14 THR R32
1728387
PHOENIX_CONTACT
200
Carcasa base placa de circuito impreso, sección nominal: 1,5 mm², color: negro, corriente nominal: 8 A, tensión nominal (III/2): 160 V, superficie de contacto: Sn, tipo de conexión del contacto: Macho, número de potenciales: 4, número de filas: 1, número de polos: 4, número de conexiones: 4, familia de artículos: MCV 1,5/..-G-THR, paso: 3,81 mm, montaje: Soldar THR, disposición de pines: Disposición de pines lineal, longitud del pin [P]: 1,4 mm, número de pines de soldadura por potencial: 1, sistema enchufable: COMBICON MC 1,5, Orientación de la cara enchufable: Estándar, bloqueo: sin, tipo de sujeción: sin, tipo de embalaje: Correa de 32 mm de ancho, Encontrará más información para el usuar
Colectores de PCB, sección transversal nominal: 1,5 mm2, color: negro, corriente nominal: 8 A, voltaje nominal (III/2): 160 V, superficie de contacto: Sn, tipo de conexión de contacto: Pin, número de potenciales: 4, número de filas: 1, número de posiciones: 4, número de conexiones: 4, gama de productos: MCV 1,5/.. -G-THR, paso: 3,81 mm, montaje: soldadura THR / soldadura por onda, disposición de pines: Pinado lineal, pasador de soldadura [P]: 1,4 mm, número de pines de soldadura por potencial: 1, sistema de enchufe: COMBICON MC 1,5, Patrón de conector de pines alineación: Estándar, bloqueo: sin, montaje: sin, tipo de envase: cinta de 32 mm de ancho, para información del usuario y recomendaciones de diseño para tecnología de reflujo de orificio atravesante, ir a: Descargas
Conectores > Conector de circuito impreso
Conectores PCB
Producto nuevo en su embalaje original con todas las garantías y certificaciones de PHOENIX_CONTACT
Más vendidos
▲Más Información
▲Datos mercantiles
| Clave de pedido | 1728387 |
|---|---|
| Unidad de embalaje | 200 pcs |
| Clave de venta | AAAEDB - |
| Cantidad de pedido mínima | 200 pcs |
| Página del catálogo | Página 209 (C_1_2013) |
| EAN | 4046356143820 |
| Peso por unidad (sin incluir el embalaje) | 2,588 g |
| Número de tarifa arancelaria | 85366990 |
| País de origen | DE (Alemania) |
Dimensiones
| Longitud [ l ] | 7,25 mm |
|---|---|
| Anchura | 16,63 mm |
| Paso | 3,81 mm |
| Media a | 11,43 mm |
| Anchura [ w ] | 16,63 mm |
| Altura [ h ] | 10,6 mm |
| Altura de construcción | 9,2 mm |
| Longitud de la patilla de soldar | 1,4 mm |
| Dimensiones de patilla | 0,8 x 0,8 mm |
| Longitud | 7,25 mm |
Generalidades
| Familia de artículos | MCV 1,5/..-G-THR |
|---|---|
| Grupo material aislante | IIIa |
| Tensión transitoria de dimensionamiento (III/3) | 2,5 kV |
| Tensión transitoria de dimensionamiento (III/2) | 2,5 kV |
| Tensión transitoria de dimensionamiento (II/2) | 2,5 kV |
| Tensión de dimensionamiento (III/3) | 160 V |
| Tensión de dimensionamiento (III/2) | 160 V |
| Tensión de dimensionamiento (II/2) | 250 V |
| Conexión según norma | EN-VDE |
| Corriente nominal IN | 8 A |
| Corriente de carga máxima | 8 A |
| Aislamiento | LCP |
| Clase de combustibilidad según UL 94 | V0 |
| Color | negro |
| Número de polos | 4 |
Environmental Product Compliance
| China RoHS | Espacio de tiempo para el uso previsto: ilimitado = EFUP-e |
|---|---|
| Sin sustancias peligrosas por encima de los umbrales |
Clasificaciones
eCl@ss 4.0272607xxeCl@ss 4.127260701eCl@ss 5.027260701eCl@ss 5.127260700eCl@ss 6.027260700eCl@ss 7.027440402eCl@ss 8.027440402eCl@ss 9.027440402
Datasheet - PDF
▲| Título: | Tamaño: | Tipo: |
|---|---|---|
| PDF CATÁLOGO BORNAS Y CONECTORES PARA PLACA DE CIRCUITO IMPRESO PHOENIX ES.pdf | 24 Mbytes |
|
| PHOENIX CONTACT-1728387-MCV 1,5/ 4-G-3,81 P14 THR R32 | 147 Kbytes |
|
