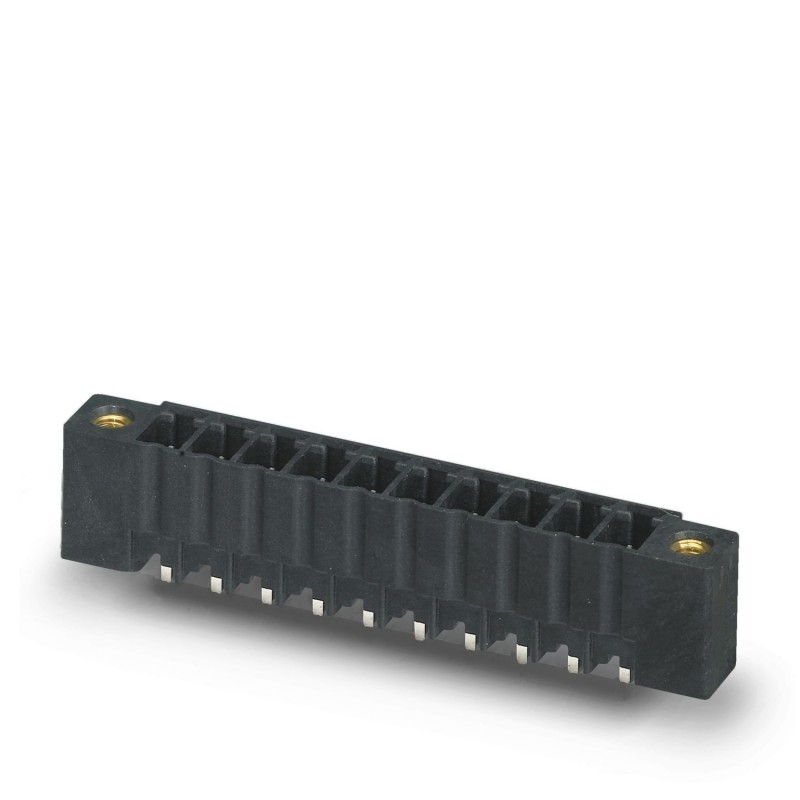

MCV 1,5/ 2-GF-3,5 P14 THRR32 1779941 PHOENIX CONTACT Carcasa base placa de circuito impreso, sección nominal..
MCV 1,5/ 2-GF-3,5 P14 THRR32
1779941
PHOENIX_CONTACT
200
Carcasa base placa de circuito impreso, sección nominal: 1,5 mm², color: negro, corriente nominal: 8 A, tensión nominal (III/2): 160 V, superficie de contacto: Sn, tipo de conexión del contacto: Macho, número de potenciales: 2, número de filas: 1, número de polos: 2, número de conexiones: 2, familia de artículos: MCV 1,5/..-GF-THR, paso: 3,5 mm, montaje: Soldadura THR/soldadura por ola, disposición de pines: Disposición de pines lineal, longitud del pin [P]: 1,4 mm, número de pines de soldadura por potencial: 1, sistema enchufable: COMBICON MC 1,5, Orientación de la cara enchufable: Estándar, bloqueo: Bloqueo por tornillo, tipo de sujeción: Sujeción aérea (rosca), tipo de embalaje: Correa de
Tira base de la PCB, sección transversal nominal: 1,5 mm2, color: negro, corriente nominal: 8 A, voltaje nominal (III/2): 160 V, superficie de contacto: Sn, tipo de contacto: pin, número de potenciales: 2, número de filas: 1, número de polos: 2, número de terminales: 2, familia de artículos: MCV 1,5/.. -GF-THR, paso: 3,5 mm, Montaje: Soldadura THR / soldadura por onda, Distribución de los pines: Clavado lineal, Longitud del pin [P]: 1,4 mm, Número de pasadores de soldadura por potencial: 1, Sistema de conectores: COMBICON MC 1.5, Alineación de la cara de acoplamiento: Estándar, Bloqueo: Bloqueo de tornillo, Tipo de montaje: Brida roscada, Tipo de encapsulado: Correa de 32 mm de ancho, Información de usuario y recomendaciones de diseño para la tecnología de Reflujo Atravesante se pueden e
Conectores > Conector de circuito impreso
Conectores PCB
Producto nuevo en su embalaje original con todas las garantías y certificaciones de PHOENIX_CONTACT
productos relacionados
▲Más vendidos
▲Más Información
▲Datos mercantiles
| Clave de pedido | 1779941 |
|---|---|
| Unidad de embalaje | 200 pcs |
| Clave de venta | AAAEDB - |
| Cantidad de pedido mínima | 200 pcs |
| Página del catálogo | Página 209 (C_1_2013) |
| EAN | 4046356532570 |
| Peso por unidad (sin incluir el embalaje) | 3,325 g |
| Número de tarifa arancelaria | 85366990 |
| País de origen | DE (Alemania) |
Dimensiones
| Longitud [ l ] | 6,9 mm |
|---|---|
| Anchura | 17,3 mm |
| Paso | 3,5 mm |
| Media a | 3,5 mm |
| Anchura [ w ] | 17,3 mm |
| Altura [ h ] | 10,6 mm |
| Altura de construcción | 9,2 mm |
| Longitud de la patilla de soldar | 1,4 mm |
| Dimensiones de patilla | 0,8 x 0,8 mm |
| Longitud | 6,9 mm |
Generalidades
| Familia de artículos | MCV 1,5/..-GF-THR |
|---|---|
| Grupo material aislante | IIIa |
| Tensión transitoria de dimensionamiento (III/3) | 2,5 kV |
| Tensión transitoria de dimensionamiento (III/2) | 2,5 kV |
| Tensión transitoria de dimensionamiento (II/2) | 2,5 kV |
| Tensión de dimensionamiento (III/3) | 160 V |
| Tensión de dimensionamiento (III/2) | 160 V |
| Tensión de dimensionamiento (II/2) | 250 V |
| Conexión según norma | EN-VDE |
| Corriente nominal IN | 8 A |
| Corriente de carga máxima | 8 A |
| Aislamiento | LCP |
| Clase de combustibilidad según UL 94 | V0 |
| Color | negro |
| Número de polos | 2 |
Environmental Product Compliance
| China RoHS | Espacio de tiempo para el uso previsto (EFUP): 50 años |
|---|---|
| Encontrará información sobre las sustancias peligrosas en la declaración del fabricante en la pestaña "Descargas" |
Clasificaciones
eCl@ss 4.0272607xxeCl@ss 4.127260701eCl@ss 5.027260701eCl@ss 5.127260700eCl@ss 6.027260700eCl@ss 7.027440402eCl@ss 8.027440402eCl@ss 9.027440402
| Característica | Valor |
|---|---|
| Modelo de conector (EF007495) | Conector fijado |
| Estilo de contacto (EF001587) | Pin |
| Número de polos (EF001391) | 2 |
| Número de filas de contactos de enchufe (EF006935) | 1 |
| Medida de la rejilla de los contactos (EF007326) | 3.5 mm |
| Dimensión modular de las conexiones (EF006827) | 3.5 mm |
| Corriente nominal In (EF008250) | 8 A |
| Tensión nominal (EF000228) | 160 V |
| Picos de tensión nominal (EF002993) | 2.5 kV |
| Categoría de sobretensión (EF006785) | III |
| Grado de contaminación (EF006786) | 2 |
| Material de recubrimiento del contacto (EF004020) | Estaño |
| Ejecución de la conexión eléctrica (EF003961) | Otros |
| Diámetro del pin de conexión (EF006823) | 1.4 mm |
| Longitud del pin (EF006825) | 1.4 mm |
| Material del cuerpo aislante (EF007543) | Otros |
| Color de la carcasa (EF000136) | Negro |
| Clase de inflamabilidad de material aislante según UL94 (EF002521) | V0 |
| Temperatura de operatividad (EF002393) | -40 °C |
| Tipo de fijación (EF002442) | Otros |
| Tipo de bandas (EF007011) | Otros |
Datasheet - PDF
▲| Título: | Tamaño: | Tipo: |
|---|---|---|
| PDF CATÁLOGO BORNAS Y CONECTORES PARA PLACA DE CIRCUITO IMPRESO PHOENIX ES.pdf | 24 Mbytes |
|
| PHOENIX CONTACT-1779941-MCV 1,5/ 2-GF-3,5 P14 THRR32 | 154 Kbytes |
|
