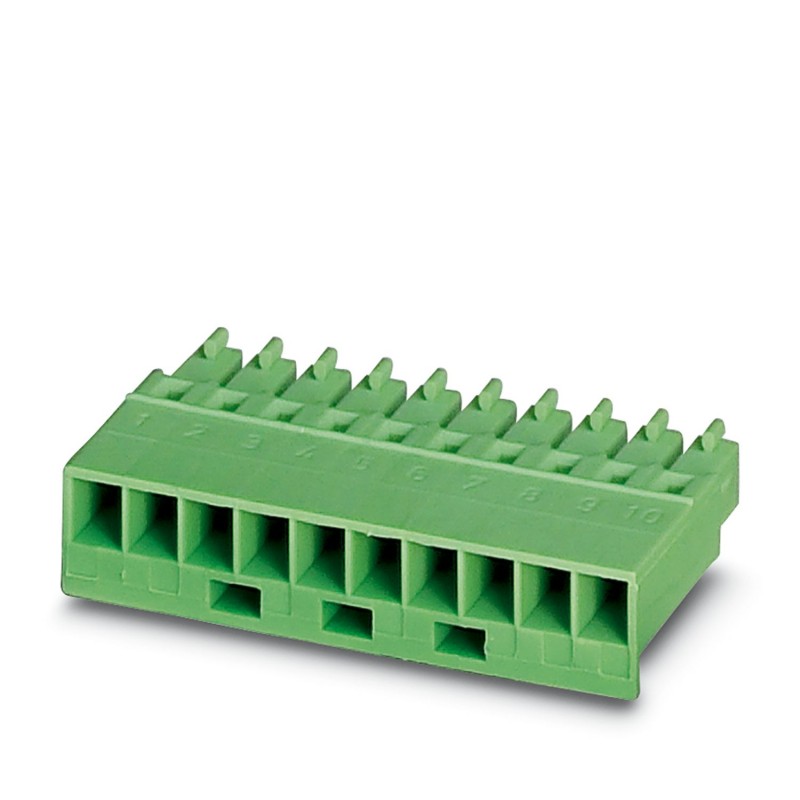

MCC 1/10-STZ-3,81 1852257 PHOENIX CONTACT Conector de placa de circuito impreso, sección nominal: 1 mm2, col..
MCC 1/10-STZ-3,81
1852257
PHOENIX_CONTACT
2000
Producto bajo demanda, no admite devolución.
Conector de placa de circuito impreso, sección nominal: 1 mm², color: verde, corriente nominal: 8 A, tensión nominal (III/2): 160 V, tipo de conexión del contacto: Hembra, número de potenciales: 10, número de filas: 1, número de polos: 10, número de conexiones: 10, familia de artículos: MCC 1/..-STZ, paso: 3,81 mm, tipo de conexión: Conexión crimpada, dirección de conexión conductor/placa de circuito impreso: 0 °, sistema enchufable: COMBICON MC 1,5, bloqueo: sin, tipo de sujeción: sin, tipo de embalaje: empaquetado en caja, Contactos hembra engastados correspondientes, con indicaciones relativas a la corriente [A] y la gama de secciones de conductor [mm²]: 5A/MCC-MT 0,2-0,35 (1859988); 8A/M
Conector PCB, sección transversal nominal: 1 mm2, color: verde, corriente nominal: 8 A, voltaje nominal (III/2): 160 V, tipo de conexión de contacto: Toma de casquillo, número de potenciales: 10, número de filas: 1, número de posiciones: 10, número de conexiones: 10, gama de productos: MCC 1/.. -STZ, paso de altura: 3,81 mm, método de conexión: Conexión de crimpado, dirección de conexión conductor/PCB: 0°, sistema de enchufe: COMBICON MC 1,5, bloqueo: sin, montaje: sin, tipo de embalaje: empaquetado en cartón, contactos de crimpado hembra correspondientes con corriente [A] y rango de sección transversal del conductor [mm2] datos: 5A/MCC-MT 0,2-0,35 (1859988); 8A/MCC-MT 0,5-1,0 (1859991)
Conectores > Conector de cable para conector de circuito impreso
Conectores PCB
Producto nuevo en su embalaje original con todas las garantías y certificaciones de PHOENIX_CONTACT
productos relacionados
▲Más vendidos
▲Más Información
▲Datos mercantiles
| Clave de pedido | 1852257 |
|---|---|
| Unidad de embalaje | 50 pcs |
| Clave de venta | AAAEAD - |
| Cantidad de pedido mínima | 50 pcs |
| Página del catálogo | Página 206 (C_1_2013) |
| EAN | 4017918109080 |
| Peso por unidad (sin incluir el embalaje) | 3,000 g |
| Número de tarifa arancelaria | 85366990 |
| País de origen | PL (Polonia) |
Generalidades
| Familia de artículos | MCC 1/..-STZ |
|---|---|
| Número de polos | 10 |
| Tipo de conexión | Conexión engastada |
| Grupo material aislante | I |
| Tensión transitoria de dimensionamiento (III/3) | 2,5 kV |
| Tensión transitoria de dimensionamiento (III/2) | 2,5 kV |
| Tensión transitoria de dimensionamiento (II/2) | 2,5 kV |
| Tensión de dimensionamiento (III/3) | 160 V |
| Tensión de dimensionamiento (III/2) | 160 V |
| Tensión de dimensionamiento (II/2) | 320 V |
| Conexión según norma | EN-VDE |
| Corriente nominal IN | 8 A |
| Sección nominal | 1 mm² |
| Corriente de carga máxima | 8 A |
| Aislamiento | PA |
| Clase de combustibilidad según UL 94 | V0 |
Datos de conexión
| Sección de conductor flexible mín. | 0,2 mm² |
|---|---|
| Sección de conductor flexible máx. | 1 mm² |
| Sección de conductor AWG mín. | 24 |
| Sección de conductor AWG máx. | 18 |
| AWG conforme a UL/CUL mín. | 20 |
| AWG conforme a UL/CUL máx. | 18 |
Environmental Product Compliance
| China RoHS | Espacio de tiempo para el uso previsto: ilimitado = EFUP-e |
|---|---|
| Sin sustancias peligrosas por encima de los umbrales |
Clasificaciones
eCl@ss 4.0272607xxeCl@ss 4.127260701eCl@ss 5.027260701eCl@ss 5.127260700eCl@ss 6.027260700eCl@ss 7.027440309eCl@ss 8.027440309eCl@ss 9.027440309
| Característica | Valor |
|---|---|
| Tipo de conexión (EF000064) | Otros |
| Estilo de contacto (EF001587) | Bus |
| Número de polos (EF001391) | 10 |
| Número de filas de contactos de enchufe (EF006935) | 1 |
| Medida de la rejilla de los contactos (EF007326) | 3.81 mm |
| Dimensión modular de las conexiones (EF006827) | 3.81 mm |
| Contacto de ángulo/conexión del conductor (EF007546) | Otros |
| Corriente nominal In (EF008250) | 8 A |
| Tensión nominal (EF000228) | 160 V |
| Picos de tensión nominal (EF002993) | 2.5 kV |
| Categoría de sobretensión (EF006785) | III |
| Grado de contaminación (EF006786) | 2 |
| Sección de conductor conectable fino sin casquillo terminal de cable (EF007341) | 0.2 mm² |
| Ejecución de la conexión eléctrica (EF003961) | Conexión de engarce |
| Tipo de cable conectable (EF006816) | Cable tubular |
| Material del cuerpo aislante (EF007543) | Poliamida (PA) |
| Material de carcasa (EF001596) | Otros |
| Color de la carcasa (EF000136) | Verde |
| Clase de inflamabilidad de material aislante según UL94 (EF002521) | V0 |
| Temperatura de operatividad (EF002393) | -40 °C |
Datasheet - PDF
▲| Título: | Tamaño: | Tipo: |
|---|---|---|
| PDF CATÁLOGO BORNAS Y CONECTORES PARA PLACA DE CIRCUITO IMPRESO PHOENIX ES.pdf | 24 Mbytes |
|
| PHOENIX CONTACT-1852257-MCC 1/10-STZ-3,81 | 139 Kbytes |
|
