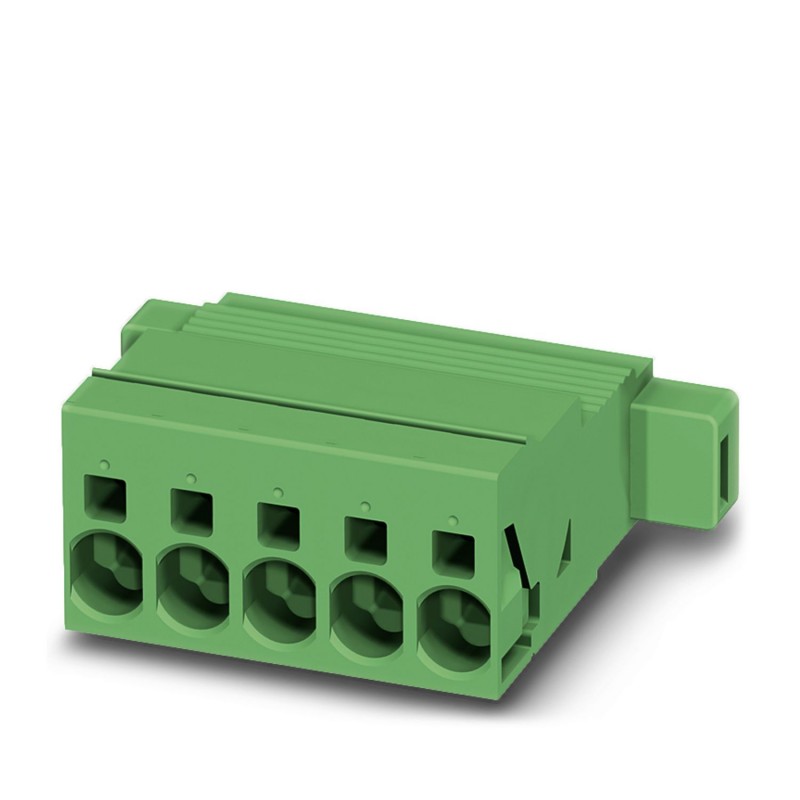

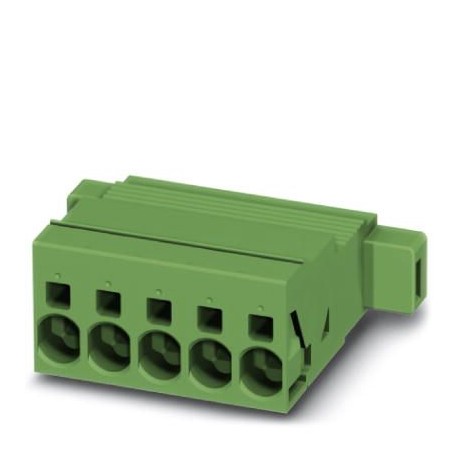

ISPC 5/ 7-STGF-7,62 1749256 PHOENIX CONTACT Conector enchufable para placa de circ. impreso
ISPC 5/ 7-STGF-7,62
1749256
PHOENIX_CONTACT
50
Conector enchufable para placa de circ. impreso
Conector de placa de circuito impreso, sección nominal: 6 mm2, corriente nominal: 41 A, tensión nominal (III/2): 1000 V, superficie de contacto: Sn, tipo de conexión del contacto: Macho, número de potenciales: 7, número de filas: 1, número de polos: 7, número de conexiones: 7, familia de artículos: ISPC 5/..-STGF, paso: 7,62 mm, tipo de conexión: Conexión por resorte push-in, dirección de conexión conductor/placa de circuito impreso: 0 °, gancho de sujeción: - sin gancho de sujeción, sistema enchufable: COMBICON PC 5, bloqueo: Bloqueo por tornillo, tipo de fijación: Sujeción aérea (rosca), tipo de embalaje: empaquetado en caja
Conectores PCB
Producto nuevo en su embalaje original con todas las garantías y certificaciones de PHOENIX_CONTACT
Más vendidos
▲Más Información
▲| Tipo de producto | Conector de placa de circuito impreso |
| Familia de productos | ISPC 5/..-STGF |
| Línea de productos | COMBICON Connectors L |
| Construcción | Invertido |
| Número de polos | 7 |
| Paso | 7,62 mm |
| Número de conexiones | 7 |
| Número de filas | 1 |
| Número de potenciales | 7 |
| Brida de sujeción | Sujeción aérea (rosca) |
| Estado de mantenimiento de datos | |
| Revisión de artículo | 04 |
| Corriente nominal IN | 41 A |
| Tensión nominal UN | 1000 V |
| Tensión de dimensionamiento (III/3) | 1000 V |
| Tensión transitoria de dimensionamiento (III/3) | 8 kV |
| Tensión de dimensionamiento (III/2) | 1000 V |
| Tensión transitoria de dimensionamiento (III/2) | 8 kV |
| Tensión nominal (II/2) | 1000 V |
| Tensión transitoria de dimensionamiento (II/2) | 6 kV |
| Tecnología de conexión | |
| Construcción | Invertido |
| Sistema de conectores | COMBICON PC 5 |
| Sección nominal | 6 mm² |
| Tipo de conexión del contacto | Macho |
| Bloqueo | |
| Sistema de bloqueo | Bloqueo por tornillo |
| Brida de sujeción | Sujeción aérea (rosca) |
| Conexión de conductores | |
| Tipo de conexión | Conexión por resorte push-in |
| Dirección de conexión Conductor/placa de circuito impreso | 0 ° |
| Sección de conductor rígido | 0,2 mm² ... 10 mm² |
| Sección de conductor flexible | 0,2 mm² ... 6 mm² |
| Sección de conductor AWG | 24 ... 8 |
| Sección de conductor flexible con puntera, sin manguito de plástico | 0,25 mm² ... 6 mm² |
| Sección de conductor flexible con puntera, con manguito de plástico | 0,25 mm² ... 4 mm² |
| 2 conductores con la misma sección, flexibles con puntera TWIN con manguito de plástico | 0,25 mm² ... 1,5 mm² |
| Calibre macho a x b / Diámetro | 4,3 mm x 4,0 mm / 4,0 mm |
| Longitud de pelado | 15 mm |
| Datos sobre punteras sin collar aislante | |
| tenaza de crimpado recomendada | 1212034 CRIMPFOX 6 |
| 1213144 CRIMPFOX CENTRUS 6S | |
| 1213146 CRIMPFOX CENTRUS 6H | |
| punteras sin collar aislante, según DIN 46228-1 | Sección: 0,5 mm²; Longitud: 10 mm ... 15 mm |
| Sección: 0,75 mm²; Longitud: 10 mm ... 15 mm | |
| Sección: 1 mm²; Longitud: 10 mm ... 15 mm | |
| Sección: 1,5 mm²; Longitud: 12 mm ... 15 mm | |
| Sección: 2,5 mm²; Longitud: 12 mm ... 15 mm | |
| Sección: 4 mm²; Longitud: 12 mm ... 15 mm | |
| Sección: 6 mm²; Longitud: 12 mm ... 15 mm | |
| Datos sobre punteras con collar aislante | |
| tenaza de crimpado recomendada | 1212034 CRIMPFOX 6 |
| 1213144 CRIMPFOX CENTRUS 6S | |
| 1213146 CRIMPFOX CENTRUS 6H | |
| punteras con collar aislante, según DIN 46228-4 | Sección: 0,5 mm²; Longitud: 10 mm ... 15 mm |
| Sección: 0,75 mm²; Longitud: 12 mm ... 15 mm | |
| Sección: 1 mm²; Longitud: 12 mm ... 15 mm | |
| Sección: 1,5 mm²; Longitud: 12 mm ... 15 mm | |
| Sección: 2,5 mm²; Longitud: 12 mm ... 15 mm | |
| Sección: 4 mm²; Longitud: 12 mm ... 15 mm | |
| Datos del material - contacto | |
| Observación | Conforme a WEEE/RoHS, sin filamentos según IEC 60068-2-82/JEDEC JESD 201 |
| Material contacto | Aleación de Cu |
| Características de la superficie | estañado galvánicamente |
| Superficie de metal del punto de embornaje (capa superior) | Estaño (4 - 8 µm Sn) |
| Superficie de metal área de contacto (capa superior) | Estaño (4 - 8 µm Sn) |
| Datos del material - carcasa | |
| Color () | () |
| Material aislante | PA |
| Grupo material aislante | I |
| CTI según IEC 60112 | 600 |
| Clase de inflamabilidad según UL 94 | V0 |
| Número de inflamabilidad de filamentos incandescentes GWFI según EN 60695-2-12 | 850 |
| Temperatura de inflamación de filamentos incandescentes GWIT según EN 60695-2-13 | 775 |
| Temperatura del ensayo de la dureza por bolas según EN 60695-10-2 | 125 °C |
| Esquema de dimensiones |  |
| Paso | 7,62 mm |
| Anchura [w] | 68,58 mm |
| Altura [h] | 19,8 mm |
| Longitud [l] | 40,5 mm |
| Altura total | 19,8 mm |
| Observación referente al funcionamiento | Según la norma DIN EN 61984, los conectores COMBICON son conectores sin potencia de conmutación (COC). En caso de un uso conforme a lo prescrito, estos no deben enchufarse ni desenchufarse bajo tensión ni bajo carga. |
| Condiciones ambientales | |
| Temperatura ambiente (servicio) | -40 °C ... 100 °C (en función de la curva derating) |
| Temperatura ambiente (almacenamiento / transporte) | -40 °C ... 70 °C |
| Humedad relativa del aire (almacenamiento / transporte) | 30 % ... 70 % |
| Temperatura ambiente (montaje) | -5 °C ... 100 °C |
| Líneas de fuga y distancias de aislamiento de aire | |
| Especificación del ensayo | DIN EN 60664-1 (VDE 0110-1):2008-01 |
| Grupo material aislante | I |
| Resistencia a las corrientes de fuga (DIN EN 60112 (VDE 0303-11)) | CTI 600 |
| Tensión de aislamiento de dimensionamiento (III/3) | 1000 V |
| Tensión transitoria nominal (III/3) | 8 kV |
| valor mínimo de la distancia de aislamiento de aire - campo no homogéneo (III/3) | 8 mm |
| valor mínimo de línea de fuga (III/3) | 12,5 mm |
| Tensión de aislamiento de dimensionamiento (III/2) | 1000 V |
| Tensión transitoria nominal (III/2) | 8 kV |
| valor mínimo de la distancia de aislamiento de aire - campo no homogéneo (III/2) | 8 mm |
| valor mínimo de línea de fuga (III/2) | 8 mm |
| Tensión de aislamiento de dimensionamiento (II/2) | 1000 V |
| Tensión transitoria nominal (II/2) | 6 kV |
| valor mínimo de la distancia de aislamiento de aire - campo no homogéneo (II/2) | 5,5 mm |
| valor mínimo de línea de fuga (II/2) | 5,5 mm |
| Tipo de embalaje | empaquetado en caja |
