ISPC 5/ 2-STGCL-7,62
1748862
PHOENIX_CONTACT
50

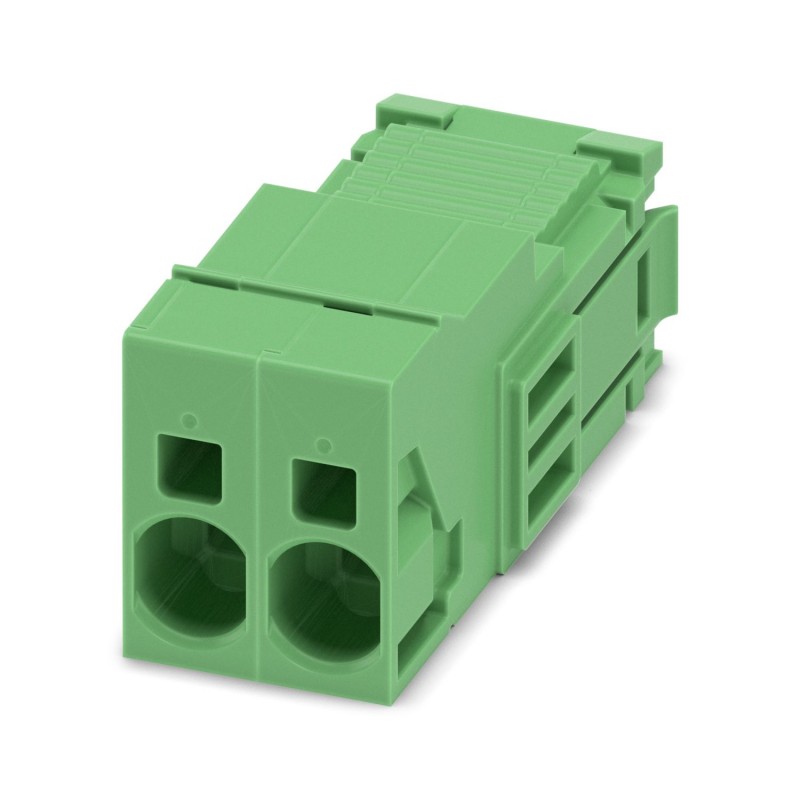

Parte enchufable, corriente nominal: 41 A, tensión de dimensionamiento (III/2): 1000 V, número de polos: 2, paso: 7,62 mm, tipo de conexión: Conexión por resorte push-in, color: verde, superficie contactos: Estaño

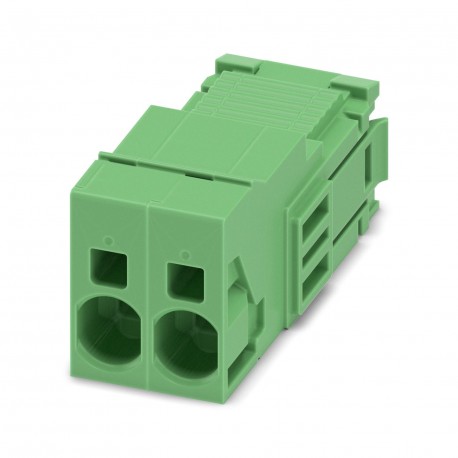

Conector para placa de circuito impreso, sección nominal: 6 mm², color: verde, corriente nominal: 41 A, tensión nominal (III/2): 1000 V, superficie contactos: Estaño, tipo de contacto: Macho, número de potenciales: 2, número de filas: 1, número de polos: 2, número de conexiones: 2, familia de artículos: ISPC 5/..-STGCL, paso: 7,62 mm, tipo de conexión: Conexión por resorte push-in, dirección de conexión conductor/placa de circuito impreso: 0 °, gancho de sujeción: - sin gancho de sujeción, sistema enchufable: COMBICON PC 5, bloqueo: Bloqueo de clip, tipo de fijación: Ventana de bloqueo Click & Lock, tipo de embalaje: empaquetado en caja
Conectores > Conector de cable para conector de circuito impreso
Conectores PCB
* Producto nuevo en su embalaje original con todas las garantías y certificaciones de PHOENIX_CONTACT
Gracias por su interés en nuestros productos, esperamos que el plazo indicado sea conveniente para usted.
Durante la tramitación del pedido podrá seleccionar el tipo de envío que mejor se adapte a sus necesidades: Aéreo Express 24Hrs, Terrestre Standard 48/72Hrs, etc.
Clave de pedido | 1748862 |
---|---|
Unidad de embalaje | 50 pcs |
Clave de venta | AABCCA - |
Cantidad de pedido mínima | 50 pcs |
Página del catálogo | Página 534 (C_1_2013) |
EAN | 4046356312516 |
Peso por unidad (sin incluir el embalaje) | 9,718 g |
Número de tarifa arancelaria | 85366990 |
País de origen | BG (Bulgaria) |
Abreviatura | Conector enchufable para placa de circ. impreso |
---|---|
Sistema enchufable | POWER COMBICON 5 |
Tipo de contacto | Macho |
Familia de artículos | ISPC 5/..-STGCL |
Paso | 7,62 mm |
Número de polos | 2 |
Tipo de conexión | Conexión por resorte push-in |
Bloqueo | Ventana de bloqueo Click & Lock |
Número de pisos | 1 |
Número de conexiones | 2 |
Número de potenciales | 2 |
Corriente asignada | 41 A |
---|---|
Tensión de aislamiento de dimensionamiento (III/2) | 1000 V |
Tensión transitoria de dimensionamiento (III/2) | 8 kV |
Sección de conductor rígido | 0,2 mm² ... 10 mm² |
---|---|
Sección de conductor flexible | 0,2 mm² ... 6 mm² |
Sección de conductor AWG / kcmil | 24 ... 8 |
Sección de conductor flexible con puntera, sin manguito de plástico | 0,25 mm² ... 6 mm² |
Sección de conductor flexible con puntera, con collar aislante | 0,25 mm² ... 4 mm² |
2 conductores con la misma sección, flexibles con TWIN-AEH, con manguito de plástico | 0,25 mm² ... 1,5 mm² |
Calibre macho a x b / Diámetro | 4,3 mm x 4,0 mm/4,0 mm |
Longitud de pelado | 15 mm |
Pinza de engarzar recomendada | 1212034 CRIMPFOX 6 |
---|---|
Punteras sin collar aislante, según DIN 46228-1 | Sección: 0,5 mm²; Longitud: 10 mm ... 15 mm |
Sección: 0,75 mm²; Longitud: 10 mm ... 15 mm | |
Sección: 1 mm²; Longitud: 10 mm ... 15 mm | |
Sección: 1,5 mm²; Longitud: 12 mm ... 15 mm | |
Sección: 2,5 mm²; Longitud: 12 mm ... 15 mm | |
Sección: 4 mm²; Longitud: 12 mm ... 15 mm | |
Pinza de engarzar recomendada | 1212034 CRIMPFOX 6 |
Punteras con collar aislante, según DIN 46228-4 | Sección: 0,5 mm²; Longitud: 15 mm |
Sección: 0,75 mm²; Longitud: 12 mm ... 15 mm | |
Sección: 1 mm²; Longitud: 15 mm | |
Sección: 1,5 mm²; Longitud: 15 mm | |
Sección: 2,5 mm²; Longitud: 12 mm ... 15 mm | |
Sección: 4 mm²; Longitud: 12 mm ... 15 mm |
Observación | Conforme a WEEE/RoHS, sin filamentos según IEC 60068-2-82/JEDEC JESD 201 |
---|---|
Material contacto | Aleación de Cu |
Características de la superficie | estañado de fundición maleable |
Superficie de metal del punto de embornaje (capa superior) | Estaño (4 - 8 µm Sn) |
Superficie de metal área de contacto (capa superior) | Estaño (4 - 8 µm Sn) |
Aislamiento | PA |
---|---|
Grupo material aislante | I |
CTI según IEC 60112 | 600 |
Clase de combustibilidad según UL 94 | V0 |
Número de inflamabilidad de filamentos incandescentes GWFI según EN 60695-2-12 | 850 |
Temperatura de inflamación de filamentos incandescentes GWIT según EN 60695-2-13 | 775 |
Temperatura del ensayo de la dureza por bolas según EN 60695-10-2 | 125 °C |
Esquema de dimensiones | |
---|---|
Longitud [ l ] | 40,5 mm |
Anchura [ w ] | 18,04 mm |
Altura [ h ] | 19,8 mm |
Paso | 7,62 mm |
Media a | 7,62 mm |
Tipo de embalaje | empaquetado en caja |
---|---|
Unidad de embalaje | 50 |
Denominación Unidades de embalaje | Unidades |
Temperatura ambiente (almacenamiento / transporte) | -40 °C ... 70 °C |
---|---|
Temperatura ambiente (montaje) | -5 °C ... 100 °C |
Temperatura ambiente (servicio) | -40 °C (en función de la curva derating) |
Comprobación de la conexión de conductores | El extremo pelado del conductor más grande se puede insertar completamente y sin fuerza excesiva en la abertura del punto de embornaje. |
---|---|
Resultado de la prueba | Prueba aprobada |
Comprobación: conectar y soltar varias veces | DIN EN 60999-1 (VDE 0609-1):2000-12 |
Prueba aprobada | |
Comprobación de daños en los conductores y de aflojamiento | DIN EN 60999-1 (VDE 0609-1):2000-12 |
Prueba aprobada |
Ensayo de tracción | DIN EN 60999-1 (VDE 0609-1):2000-12 |
---|---|
Prueba aprobada | |
Sección de conductor / tipo de conductor / fuerza de tracción | 10 mm² / rígido / > 90 N |
6 mm² / flexible / > 80 N | |
0,2 mm² / rígido / > 10 N | |
0,2 mm² / flexible / > 10 N |
Control visual | Prueba aprobada DIN EN 60512-1-1:2003-01 |
---|---|
Comprobación de dimensiones | Prueba aprobada DIN EN 60512-1-2:2003-01 |
Resistencia de impresiones | Prueba aprobada DIN EN 60068-2-70:1996-07 |
Resultado | Prueba aprobada |
Especificación del ensayo | DIN EN 60512-13-2:2006-11 |
Número de ciclos | 25 |
Fuerza al enchufar por polo aprox. | 7,5 N |
Fuerza al desenchufar por polo aprox. | 5 N |
Polarización y codificación | Prueba aprobada DIN IEC 60512-7:1994-05 (imposibilidad de confusión) |
Especificación del ensayo | DIN EN 60664-1 (VDE 0110-1):2008-01 |
---|---|
Grupo material aislante | I |
Tensión de aislamiento de dimensionamiento (III/3) | 1000 V |
Tensión de aislamiento de dimensionamiento (III/2) | 1000 V |
Tensión de aislamiento de dimensionamiento (II/2) | 1000 V |
Tensión transitoria de dimensionamiento (III/3) | 8 kV |
Tensión transitoria de dimensionamiento (III/2) | 8 kV |
Tensión transitoria de dimensionamiento (II/2) | 6 kV |
Especificación del ensayo | DIN EN 60999-1 (VDE 0609-1):2000-12 |
---|---|
Corriente de prueba (sección mínima) | 4 A DC |
Corriente de prueba (sección máxima) | 32 A DC |
Ciclos de temperatura | 192 |
Fuerza al enchufar por polo aprox. | 7,5 N |
---|---|
Fuerza al desenchufar por polo aprox. | 5 N |
Requisito de imposibilidad de confusión al conectar >20 N | Prueba aprobada |
Especificación del ensayo | IEC 60512-5:1992-08 |
---|---|
Resistencia de contacto R1 | 0,55 mΩ |
Ciclos de enchufe | 25 |
Resistencia de contacto R2 | 0,6 mΩ |
Tensión de choque soportable a nivel del mar | 8 kV |
Tensión alterna soportable | 4,26 kV |
Resistencia de aislamiento Polos contiguos | > 10 TΩ |
Especificación del ensayo | DIN EN ISO 6988:1997-03 |
---|---|
Esfuerzo por frío | -40 °C/2 h |
Esfuerzo térmico | 100 °C/168 h |
Fatiga por corrosión | 0,2 dm3SO2en 300 dm3/40 °C/1 ciclo |
Tensión de choque soportable a nivel del mar | 8 kV |
Tensión alterna soportable | 4,26 kV |
Especificación del ensayo | |
---|---|
Resultado Grado de protección Código IP | IP20 según DIN EN 60529 (VDE 0470-1):2000-09 en la posición de montaje |
China RoHS | Espacio de tiempo para el uso previsto: ilimitado = EFUP-e |
---|---|
Sin sustancias peligrosas por encima de los umbrales |
