PHOENIX_CONTACTBornasHCC 4-M 1600014 PHOENIX CONTACT Parte enchufable, tensión nominal: 500 V, corriente nominal: 25 A, número de..

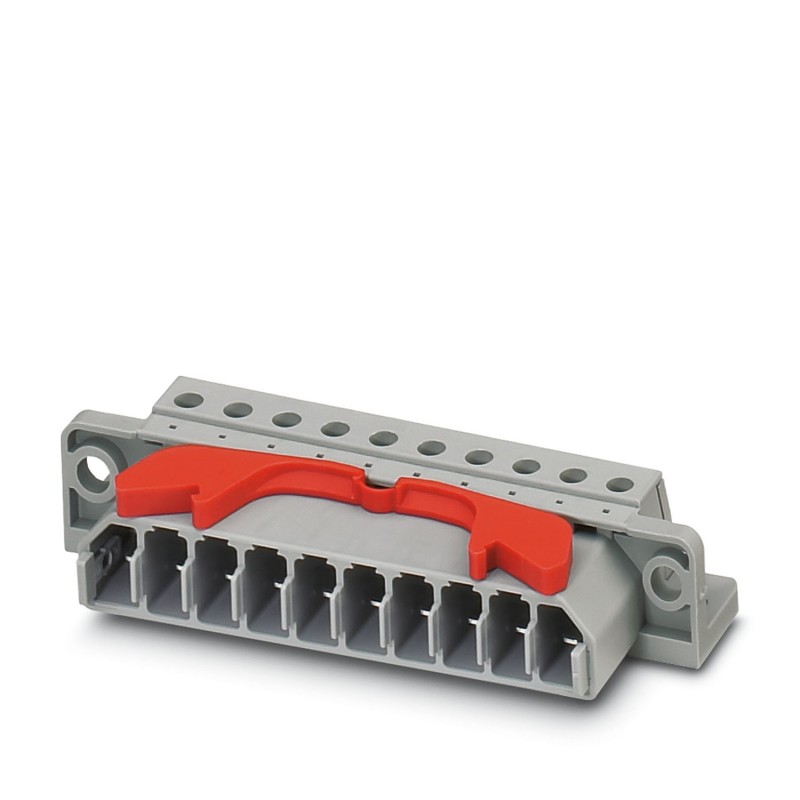

PHOENIX_CONTACT HCC 4-M 1600014 - Imagen 1

Las imágenes son sólo a título ilustrativo. Por favor, revise la ficha técnica.

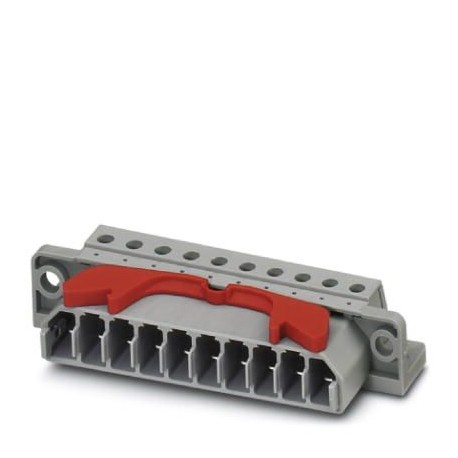

HCC 4-M 1600014 PHOENIX CONTACT Parte enchufable, tensión nominal: 500 V, corriente nominal: 25 A, número de..

Referencia: HCC 4-M

Código: 1600014

Fabricante: PHOENIX_CONTACT

Descripción:

Parte enchufable, tensión nominal: 500 V, corriente nominal: 25 A, número de conexiones: 10, tipo de conexión: Conexión por tornillo, Sección de dimensionamiento: 4 mm², sección: 0,2 mm² - 4 mm², clase de montaje: atornillado directo, color: gris

Categorías:

  • Bloques de terminales > Adaptador de enchufe para bloques de terminales
  • PHOENIX_CONTACT > Bornas

Producto nuevo en su embalaje original con todas las garantías y certificaciones de PHOENIX_CONTACT

  • Más Información
  • ETIM
  • PDF
  • Opiniones
Garantía, reparación y devolución.

Precio unitario: 12,49 €

Este precio es por unidad y muestra el valor neto (no incluye impuestos indirectos si son aplicables).

Calcule su precio por cantidad

CantidadPrecio

Plazo estándar: 2-3 semanas.

  • Estos plazos son una estimación y podrían variar una vez tramitado el pedido del artículo.

MÁS INFORMACIÓN

Datos técnicos
Propiedades del artículo
Tipo de productoBorne de potencia
Paso7,62 mm
Número de conexiones10
Número de filas1
Estado de mantenimiento de datos
Revisión de artículo05
Propiedades de aislamiento
Categoría de sobretensiónIII
Grado de polución3
Propiedades eléctricas
Tensión transitoria de dimensionamiento6 kV
Potencia disipada máxima con condición nominal1,02 W
Datos de conexión
Número de conexiones por piso10
Sección nominal4 mm²
Rosca de tornilloM3
Par de apriete0,5 ... 0,6 Nm
Longitud a desaislar7 mm
Calibre machoA4
Conexión según normaIEC 61984
Sección de conductor rígido0,2 mm² ... 4 mm²
Sección de conductor AWG24 ... 12 (Convertido según IEC)
Sección de conductor flexible0,2 mm² ... 4 mm²
Sección de cable flexible [AWG]24 ... 12 (Convertido según IEC)
Sección de cable flexible (puntera sin manguito de plástico)0,25 mm² ... 4 mm²
Sección de cable flexible (puntera con manguito de plástico)0,25 mm² ... 4 mm²
2 conductores con la misma sección, rígidos0,2 mm² ... 2,5 mm²
2 conductores con la misma sección, flexibles0,2 mm² ... 2,5 mm²
2 conductores de igual sección, flexibles con puntera, sin manguito de plástico0,25 mm² ... 1,5 mm²
2 conductores con la misma sección, flexibles con puntera TWIN con manguito de plástico0,5 mm² ... 2,5 mm²
Corriente nominal25 A
Corriente de carga máxima25 A (con una sección de conductor de 4 mm²)
Tensión nominal500 V
Sección nominal4 mm²
Dimensiones
Esquema de dimensionesuxefzkvmzo.jpg
Anchura92 mm
Altura34,2 mm
Profundidad18 mm
Distancia entre taladros83 mm
Paso7,62 mm
Datos del material
Colorgris (RAL 7042)
Clase de inflamabilidad según UL 94V2
Grupo material aislanteI
Material aislantePA
Utilización estática de material aislante en frío-40 °C
Índice de temperatura del material aislante relativo (Elec., UL 746 B)125 °C
Propiedades mecánicas
Datos mecánicos
Pared lateral abiertaNo
Datos técnicos
Distancia entre taladros83 mm
Condiciones medioambientales y de vida útil
Condiciones ambientales
Temperatura ambiente (servicio)-60 °C ... 110 °C (Rango de temperatura de servicio incl. autocalentamiento, temperatura de servicio de corta duración máx.; véase RTI Elec.)
Temperatura ambiente (almacenamiento / transporte)-25 °C ... 60 °C (durante poco tiempo, no más de 24 h, de -60 °C a +70 °C)
Temperatura ambiente (montaje)-5 °C ... 70 °C
Temperatura ambiente (accionamiento)-5 °C ... 70 °C
Humedad de aire admisible (servicio)20 % ... 90 %
Humedad de aire admisible (almacenamiento / transporte)30 % ... 70 %
Normas y especificaciones
Conexión según normaIEC 61984
Montaje
Tipo de montajeatornillado directo

ETIM for 1600014 Bloques de terminales (EC002021)

CaracterísticaModelo (EF000010)
ValorInserción de clavija
CaracterísticaSección de conductor conectable fino sin casquillo terminal de cable (EF007341)
Valor0.2 mm²
CaracterísticaSección de conductor conectable sólido (EF007337)
Valor0.2 mm²
CaracterísticaSección de conductor conectable (EF007343)
Valor0.2 mm²
CaracterísticaNúmero total de polos sin contacto de puesta a tierra (EF006240)
Valor10
CaracterísticaAnchura (EF000008)
Valor92 mm
CaracterísticaApilamiento (EF006169)
ValorNo

DATASHEET - PDF

Título
Tamaño
Tipo
PHOENIX CONTACT-1600014-HCC 4-M
182 Kbytes
PDF CATÁLOGO BORNAS PARA CARRIL PHOENIX ES
13 Mbytes
