GFKC 2,5/ 2-STF-7,5
1939523
PHOENIX_CONTACT
50

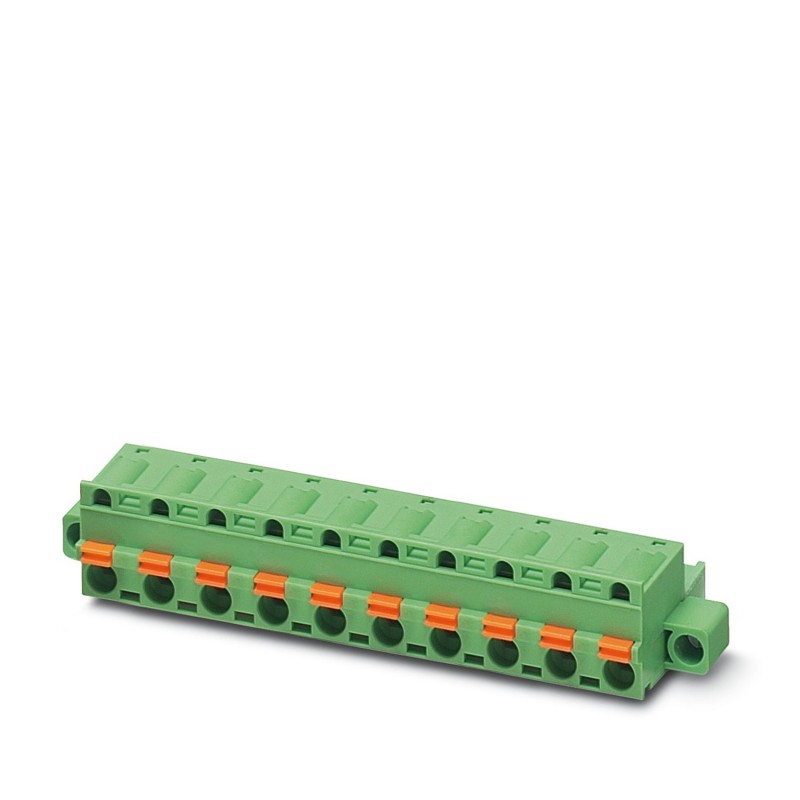

Conector enchufable para placa de circ. impreso
Conectores PCB
* Producto nuevo en su embalaje original con todas las garantías y certificaciones de PHOENIX_CONTACT
Gracias por su interés en nuestros productos, esperamos que el plazo indicado sea conveniente para usted.
Durante la tramitación del pedido podrá seleccionar el tipo de envío que mejor se adapte a sus necesidades: Aéreo Express 24Hrs, Terrestre Standard 48/72Hrs, etc.
Clave de pedido | 1939523 |
---|---|
Unidad de embalaje | 50 pcs |
Clave de venta | AAAFAB - |
Cantidad de pedido mínima | 50 pcs |
Página del catálogo | Página 273 (CC_2009) |
EAN | 4017918877613 |
Peso por unidad (sin incluir el embalaje) | 3,477 g |
Número de tarifa arancelaria | 85366990 |
País de origen | DE (Alemania) |
Abreviatura | Conector enchufable para placa de circ. impreso |
---|---|
Sistema enchufable | CLASSIC COMBICON |
Tipo de contacto | Hembra de conexión |
Familia de artículos | GFKC 2,5/..-STF |
Paso | 7,5 mm |
Número de polos | 2 |
Tipo de conexión | Conexión por resorte push-in |
Bloqueo | Sujeción aérea (tornillo) |
Número de pisos | 1 |
Número de conexiones | 2 |
Número de potenciales | 2 |
Corriente asignada | 12 A |
---|---|
Tensión de aislamiento de dimensionamiento (III/2) | 630 V |
Tensión transitoria de dimensionamiento (III/2) | 6 kV |
Sección de conductor rígido | 0,2 mm² ... 2,5 mm² |
---|---|
Sección de conductor flexible | 0,2 mm² ... 2,5 mm² |
Sección de conductor AWG / kcmil | 24 ... 12 |
Sección de conductor flexible con puntera, sin manguito de plástico | 0,25 mm² ... 2,5 mm² |
Sección de conductor flexible con puntera, con collar aislante | 0,25 mm² ... 2,5 mm² |
2 conductores con la misma sección, flexibles con TWIN-AEH, con manguito de plástico | 0,5 mm² ... 1 mm² |
Calibre macho a x b / Diámetro | 2,8 mm x 2,0 mm / 2,3 mm |
Longitud de pelado | 10 mm |
Observación | Conforme a WEEE/RoHS, sin filamentos según IEC 60068-2-82/JEDEC JESD 201 |
---|---|
Material contacto | Aleación de Cu |
Características de la superficie | estañado de fundición maleable |
Superficie de metal del punto de embornaje (capa superior) | Estaño (4 - 8 µm Sn) |
Superficie de metal área de contacto (capa superior) | Estaño (4 - 8 µm Sn) |
Aislamiento | PA |
---|---|
Grupo material aislante | I |
CTI según IEC 60112 | 600 |
Clase de combustibilidad según UL 94 | V0 |
Número de inflamabilidad de filamentos incandescentes GWFI según EN 60695-2-12 | 850 |
Temperatura de inflamación de filamentos incandescentes GWIT según EN 60695-2-13 | 775 |
Temperatura del ensayo de la dureza por bolas según EN 60695-10-2 | 125 °C |
Aislamiento | PBT |
---|---|
CTI según IEC 60112 | 600 |
Clase de combustibilidad según UL 94 | V0 |
Esquema de dimensiones | |
---|---|
Longitud [ l ] | 25,6 mm |
Anchura [ w ] | 24,6 mm |
Altura [ h ] | 15 mm |
Paso | 7,5 mm |
Altura de construcción (altura sin espiga de soldadura) | 15 mm |
Media a | 7,5 mm |
Tipo de embalaje | empaquetado en caja |
---|---|
Unidad de embalaje | 50 |
Denominación Unidades de embalaje | Unidades |
Grupo material aislante | I |
---|---|
Tensión de aislamiento de dimensionamiento (III/3) | 400 V |
Tensión de aislamiento de dimensionamiento (III/2) | 630 V |
Tensión de aislamiento de dimensionamiento (II/2) | 1000 V |
Tensión transitoria de dimensionamiento (III/3) | 6 kV |
Tensión transitoria de dimensionamiento (III/2) | 6 kV |
Tensión transitoria de dimensionamiento (II/2) | 6 kV |
China RoHS | Espacio de tiempo para el uso previsto: ilimitado = EFUP-e |
---|---|
Sin sustancias peligrosas por encima de los umbrales |
