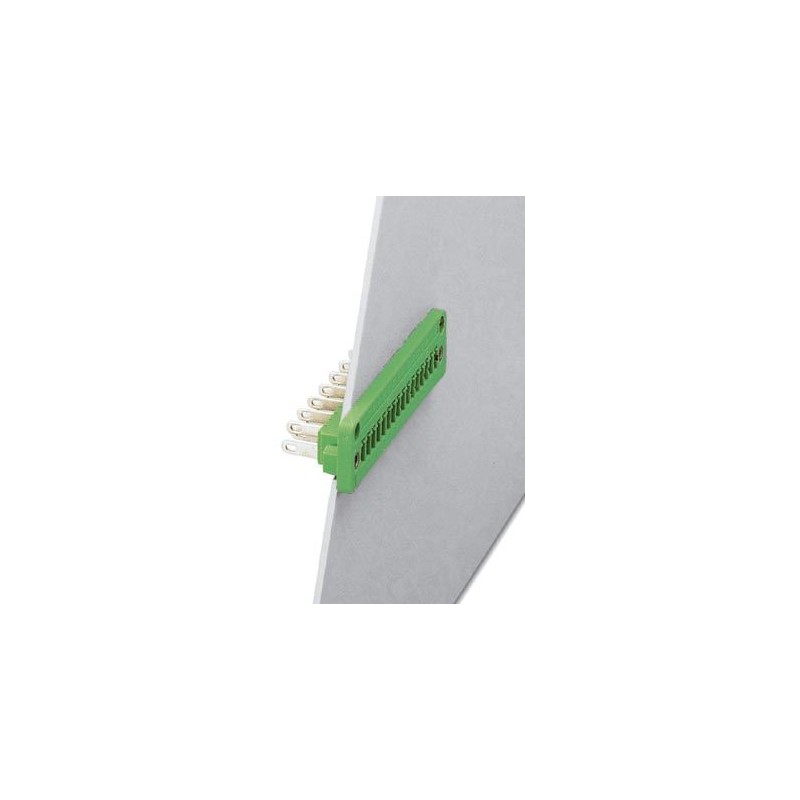

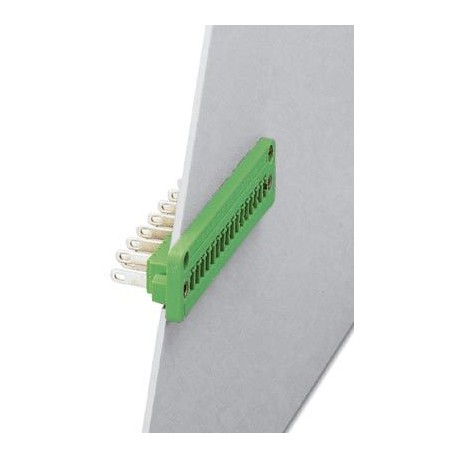

DFK-MC 1,5/ 8-GF-3,81 1827596 PHOENIX CONTACT Carcasa pasamuros, sección nominal: 1,5 mm2, color: verde, cor..
DFK-MC 1,5/ 8-GF-3,81
1827596
PHOENIX_CONTACT
50
Carcasa pasamuros, sección nominal: 1,5 mm², color: verde, corriente nominal: 8 A, tensión nominal (III/2): 160 V, superficie de contacto: Sn, tipo de conexión del contacto: Macho, número de potenciales: 8, número de filas: 1, número de polos: 8, número de conexiones: 8, familia de artículos: DFK-MC 1,5/..-GF, paso: 3,81 mm, tipo de conexión: Conexión de soldadura/enchufe plano, montaje: Montaje directo, disposición de pines: Disposición de pines lineal, longitud del pin [P]: 9,4 mm, número de pines de soldadura por potencial: 1, sistema enchufable: COMBICON MC 1,5, Orientación de la cara enchufable: Estándar, bloqueo: Bloqueo por tornillo, tipo de sujeción: Sujeción aérea (rosca), tipo de e
Conectores > Conector de circuito impreso
Conectores PCB
Producto nuevo en su embalaje original con todas las garantías y certificaciones de PHOENIX_CONTACT
productos relacionados
▲Más vendidos
▲Más Información
▲Datos mercantiles
| Clave de pedido | 1827596 |
|---|---|
| Unidad de embalaje | 50 pcs |
| Clave de venta | AAAEIA - |
| Página del catálogo | Página 240 (C_1_2013) |
| EAN | 4017918050153 |
| Peso por unidad (sin incluir el embalaje) | 5,600 g |
| Número de tarifa arancelaria | 85366990 |
| País de origen | PL (Polonia) |
Dimensiones
| Longitud [ l ] | 16,2 mm |
|---|---|
| Anchura [ w ] | 44,87 mm |
| Altura [ h ] | 20,4 mm |
| Paso | 3,81 mm |
| Media a | 26,67 mm |
| Dimensión Conexión de enchufe plano | 2,8 x 0,8 mm |
Generalidades
| Familia de artículos | DFK-MC 1,5/..-GF |
|---|---|
| Número de polos | 8 |
| Tipo de conexión | Conexión de soldadura/enchufe plano |
| Grupo material aislante | I |
| Tensión transitoria de dimensionamiento (III/3) | 2,5 kV |
| Tensión transitoria de dimensionamiento (III/2) | 2,5 kV |
| Tensión transitoria de dimensionamiento (II/2) | 2,5 kV |
| Tensión de dimensionamiento (III/3) | 160 V |
| Tensión de dimensionamiento (III/2) | 160 V |
| Tensión de dimensionamiento (II/2) | 320 V |
| Conexión según norma | EN-VDE |
| Corriente nominal IN | 8 A |
| Sección nominal | 1,5 mm² |
| Corriente de carga máxima | 8 A |
| Aislamiento | PA |
| Clase de combustibilidad según UL 94 | V0 |
Datos de conexión
| Sección de conductor rígido mín. | 0,14 mm² |
|---|---|
| Sección de conductor rígido máx. | 1,5 mm² |
| Sección de conductor flexible mín. | 0,14 mm² |
| Sección de conductor flexible máx. | 1,5 mm² |
| Sección de conductor AWG mín. | 28 |
| Sección de conductor AWG máx. | 16 |
| Corriente máxima Conexión de enchufe plano | 8 A |
| Dimensión Conexión de enchufe plano | 2,8 x 0,8 mm |
Environmental Product Compliance
| China RoHS | Espacio de tiempo para el uso previsto (EFUP): 50 años |
|---|---|
| Encontrará información sobre las sustancias peligrosas en la declaración del fabricante en la pestaña "Descargas" |
Clasificaciones
eCl@ss 4.0272607xxeCl@ss 4.127260701eCl@ss 5.027260701eCl@ss 5.127141100eCl@ss 6.027141100eCl@ss 7.027141134eCl@ss 8.027440402eCl@ss 9.027440402
| Característica | Valor |
|---|---|
| Modelo de conector (EF007495) | Conector fijado |
| Estilo de contacto (EF001587) | Pin |
| Número de polos (EF001391) | 8 |
| Número de filas de contactos de enchufe (EF006935) | 1 |
| Medida de la rejilla de los contactos (EF007326) | 3.81 mm |
| Dimensión modular de las conexiones (EF006827) | 3.81 mm |
| Corriente nominal In (EF008250) | 8 A |
| Tensión nominal (EF000228) | 160 V |
| Picos de tensión nominal (EF002993) | 2.5 kV |
| Categoría de sobretensión (EF006785) | III |
| Grado de contaminación (EF006786) | 2 |
| Material de recubrimiento del contacto (EF004020) | Estaño |
| Ejecución de la conexión eléctrica (EF003961) | Otros |
| Diámetro del pin de conexión (EF006823) | 2.3 mm |
| Longitud del pin (EF006825) | 9.4 mm |
| Material del cuerpo aislante (EF007543) | Otros |
| Color de la carcasa (EF000136) | Verde |
| Clase de inflamabilidad de material aislante según UL94 (EF002521) | V0 |
| Temperatura de operatividad (EF002393) | -40 °C |
| Tipo de fijación (EF002442) | Otros |
| Tipo de bandas (EF007011) | Cartón (para SMD) |
Datasheet - PDF
▲| Título: | Tamaño: | Tipo: |
|---|---|---|
| PDF CATÁLOGO BORNAS Y CONECTORES PARA PLACA DE CIRCUITO IMPRESO PHOENIX ES.pdf | 24 Mbytes |
|
| PHOENIX CONTACT-1827596-DFK-MC 1,5/ 8-GF-3,81 | 174 Kbytes |
|
