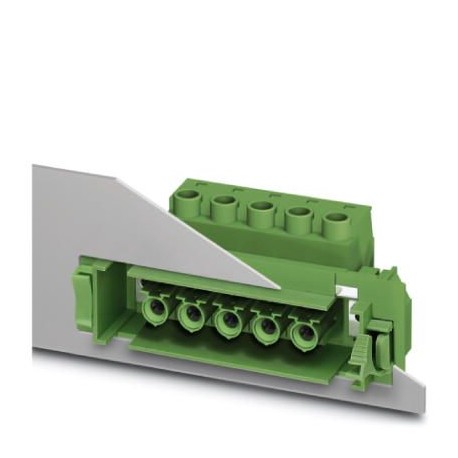

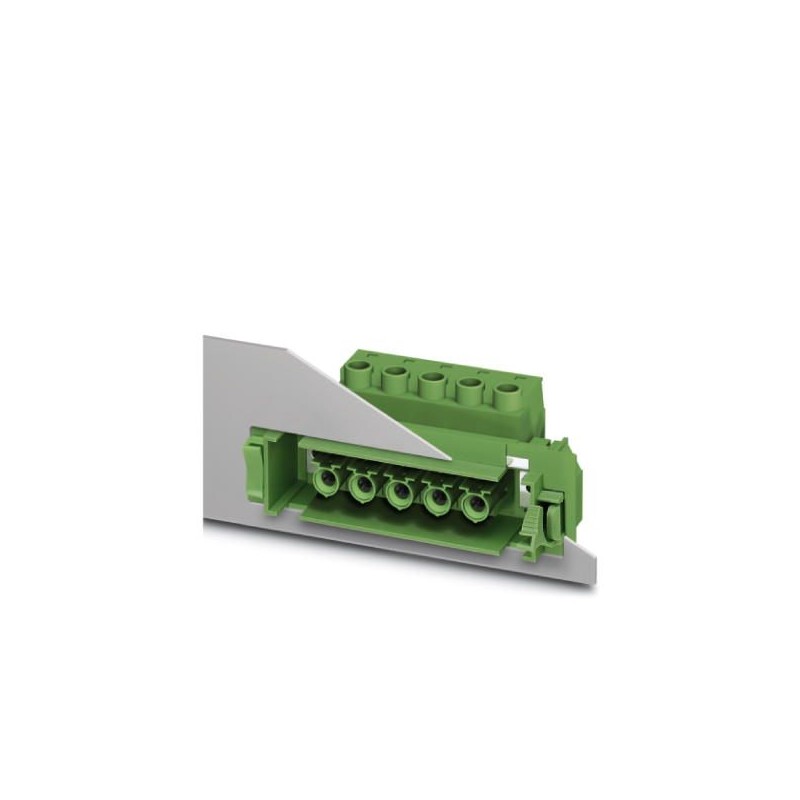

DFK-IPC 16/ 2-STF-10,16 1703771 PHOENIX CONTACT Borne pasamuros, sección nominal: 16 mm2, color: verde, corr..
DFK-IPC 16/ 2-STF-10,16
1703771
PHOENIX_CONTACT
10
Borne pasamuros, sección nominal: 16 mm², color: verde, corriente nominal: 76 A, tensión nominal (III/2): 1000 V, superficie de contacto: Ag, tipo de conexión del contacto: Hembra, número de potenciales: 2, número de filas: 1, número de polos: 2, número de conexiones: 2, familia de artículos: DFK-IPC 16/..-STF, paso: 10,16 mm, tipo de conexión: Conexión por tornillo con cápsula de tracción, forma de sujeción de tornillos: L Ranura longitudinal, dirección de conexión conductor/placa de circuito impreso: 0 °, sistema enchufable: COMBICON PC 16, Orientación de la cara enchufable: Estándar, bloqueo: Bloqueo por tornillo, tipo de sujeción: Sujeción aérea (tornillo), tipo de embalaje: empaquetado
Conectores > Conector de cable para conector de circuito impreso
Conectores PCB
Producto nuevo en su embalaje original con todas las garantías y certificaciones de PHOENIX_CONTACT
productos relacionados
▲Más vendidos
▲Más Información
▲Datos mercantiles
| Clave de pedido | 1703771 |
|---|---|
| Unidad de embalaje | 10 pcs |
| Clave de venta | AABEDA - |
| Cantidad de pedido mínima | 10 pcs |
| Página del catálogo | Página 585 (C_1_2013) |
| EAN | 4017918994617 |
| Peso por unidad (sin incluir el embalaje) | 36,000 g |
| Número de tarifa arancelaria | 85366990 |
| País de origen | PL (Polonia) |
Propiedades del artículo
| Abreviatura | Borne pasamuros |
|---|---|
| Sistema enchufable | POWER COMBICON 16 |
| Tipo de contacto | Hembra de conexión |
| Familia de artículos | DFK-IPC 16/..-STF |
| Paso | 10,16 mm |
| Número de polos | 2 |
| Tipo de conexión | Conexión por tornillo con cápsula de tracción |
| Forma del accionamiento cabeza de tornillo | Ranura longitudinal |
| Rosca de tornillo | M4 |
| Bloqueo | Sujeción aérea (tornillo) |
| Número de pisos | 1 |
| Número de conexiones | 2 |
| Número de potenciales | 2 |
Datos característicos eléctricos
| Corriente asignada | 76 A |
|---|---|
| Tensión de aislamiento de dimensionamiento (III/2) | 1000 V |
| Tensión transitoria de dimensionamiento (III/2) | 8 kV |
Capacidad conex.
| Sección de conductor rígido | 0,75 mm² ... 16 mm² |
|---|---|
| Sección de conductor flexible | 0,75 mm² ... 16 mm² |
| Sección de conductor AWG / kcmil | 18 ... 6 |
| Sección de conductor flexible con puntera, sin manguito de plástico | 0,5 mm² ... 16 mm² |
| Sección de conductor flexible con puntera, con collar aislante | 0,5 mm² ... 16 mm² |
| 2 conductores con la misma sección, rígidos | 0,75 mm² ... 6 mm² |
| 2 conductores con la misma sección, flexibles | 0,75 mm² ... 6 mm² |
| 2 conductores con la misma sección, flexibles con AEH sin manguito de plástico | 0,5 mm² ... 4 mm² |
| 2 conductores con la misma sección, flexibles con TWIN-AEH, con manguito de plástico | 0,5 mm² ... 6 mm² |
| Longitud de pelado | 12 mm |
| Par de apriete | 1,7 Nm ... 1,8 Nm |
Datos del material - contacto
| Observación | Conforme a WEEE/RoHS, sin filamentos según IEC 60068-2-82/JEDEC JESD 201 |
|---|---|
| Material contacto | Aleación de Cu |
| Características de la superficie | plateado galvánicamente |
| Superficie de metal del punto de embornaje (capa superior) | Estaño (4 - 8 µm Sn) |
| Superficie de metal área de contacto (capa superior) | Plata (2 - 4 µm Ag) |
Datos del material - carcasa
| Aislamiento | PA |
|---|---|
| Grupo material aislante | I |
| CTI según IEC 60112 | 600 |
| Clase de combustibilidad según UL 94 | V0 |
| Número de inflamabilidad de filamentos incandescentes GWFI según EN 60695-2-12 | 850 |
| Temperatura de inflamación de filamentos incandescentes GWIT según EN 60695-2-13 | 775 |
| Temperatura del ensayo de la dureza por bolas según EN 60695-10-2 | 125 °C |
Dimensiones del producto
| Esquema de dimensiones | |
|---|---|
| Longitud [ l ] | 56,4 mm |
| Anchura [ w ] | 61,4 mm |
| Altura [ h ] | 32,05 mm |
| Paso | 10,16 mm |
| Media a | 10,16 mm |
Indicaciones de embalaje
| Tipo de embalaje | empaquetado en caja |
|---|---|
| Unidad de embalaje | 10 |
| Denominación Unidades de embalaje | Unidades |
Líneas de fuga y espacios de aire
| Especificación del ensayo | DIN EN 60664-1 (VDE 0110-1):2008-01 |
|---|---|
| Grupo material aislante | I |
| Tensión | 1000 V |
| Tensión de aislamiento de dimensionamiento (III/3) | 1000 V |
| Tensión de aislamiento de dimensionamiento (III/2) | 1000 V |
| Tensión de aislamiento de dimensionamiento (II/2) | 1000 V |
| Tensión transitoria de dimensionamiento (III/3) | 8 kV |
| Tensión transitoria de dimensionamiento (III/2) | 8 kV |
| Tensión transitoria de dimensionamiento (II/2) | 6 kV |
Environmental Product Compliance
| REACh SVHC | Lead 7439-92-1 |
|---|---|
| China RoHS | Espacio de tiempo para el uso previsto (EFUP): 50 años |
| Encontrará información sobre las sustancias peligrosas en la declaración del fabricante en la pestaña "Descargas" |
Clasificaciones
eCl@ss 4.0272607xxeCl@ss 4.127260701eCl@ss 5.027260701eCl@ss 5.127141100eCl@ss 6.027141100eCl@ss 7.027141134eCl@ss 8.027440309eCl@ss 9.027440309
| Característica | Valor |
|---|---|
| Tipo de conexión (EF000064) | Otros |
| Estilo de contacto (EF001587) | Bus |
| Número de polos (EF001391) | 2 |
| Número de filas de contactos de enchufe (EF006935) | 1 |
| Medida de la rejilla de los contactos (EF007326) | 10.16 mm |
| Dimensión modular de las conexiones (EF006827) | 10.16 mm |
| Contacto de ángulo/conexión del conductor (EF007546) | Otros |
| Corriente nominal In (EF008250) | 76 A |
| Tensión nominal (EF000228) | 1000 V |
| Picos de tensión nominal (EF002993) | 6 kV |
| Categoría de sobretensión (EF006785) | III |
| Grado de contaminación (EF006786) | 2 |
| Sección de conductor conectable fino sin casquillo terminal de cable (EF007341) | 0.75 mm² |
| Sección de conductor conectable fino con manguito final (EF007339) | 0.5 mm² |
| Sección de conductor conectable sólido (EF007337) | 0.75 mm² |
| Ejecución de la conexión eléctrica (EF003961) | Conexión roscada |
| Tipo de cable conectable (EF006816) | Cable tubular |
| Material de recubrimiento del contacto (EF004020) | Plata |
| Material del contacto (EF007544) | Cobre |
| Material del cuerpo aislante (EF007543) | Poliamida (PA) |
| Material de carcasa (EF001596) | Otros |
| Color de la carcasa (EF000136) | Verde |
| Clase de inflamabilidad de material aislante según UL94 (EF002521) | V0 |
| Temperatura de operatividad (EF002393) | -40 °C |
Datasheet - PDF
▲| Título: | Tamaño: | Tipo: |
|---|---|---|
| PDF CATÁLOGO BORNAS Y CONECTORES PARA PLACA DE CIRCUITO IMPRESO PHOENIX ES.pdf | 24 Mbytes |
|
| PHOENIX CONTACT-1703771-DFK-IPC 16/ 2-STF-10,16 | 172 Kbytes |
|
