NBC-M8MSD/ 5,0-93C
1423705
PHOENIX_CONTACT
1

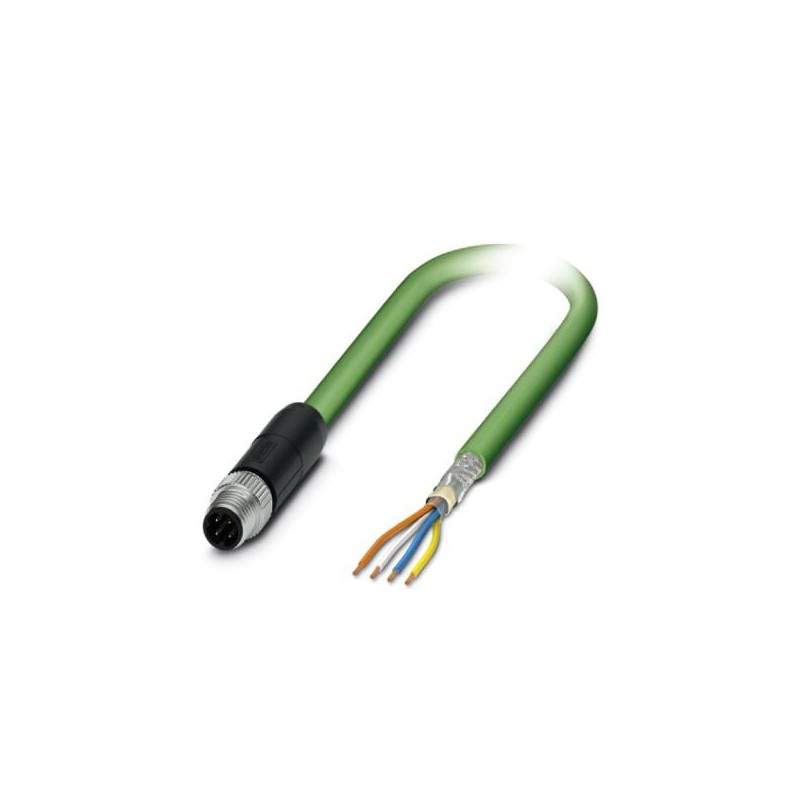

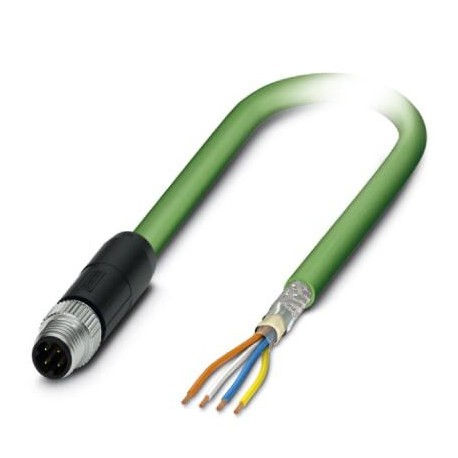

Cable de red, PROFINET CAT5 (100 MBit/s), EtherCAT® CAT5 (100 MBit/s), 4-polos, PUR/FRNC sin halógenos, verde RAL 6018, apantallado (Advanced Shielding Technology), Conector recta M8 / IP67, codificación: D, a extremo de cable libre, longitud de cable: 5 m
Cable de red, PROFINET CAT5 (100 MBit/s), EtherCAT
Material de instalación de redes de telecomunicación DNT / FNT > Cable de conexión de cobre
Cables sensores y actuadores
* Producto nuevo en su embalaje original con todas las garantías y certificaciones de PHOENIX_CONTACT
Gracias por su interés en nuestros productos, esperamos que el plazo indicado sea conveniente para usted.
Durante la tramitación del pedido podrá seleccionar el tipo de envío que mejor se adapte a sus necesidades: Aéreo Express 24Hrs, Terrestre Standard 48/72Hrs, etc.
Clave de pedido | 1423705 |
---|---|
Unidad de embalaje | 1 pcs |
Clave de venta | BF1BJI - |
Página del catálogo | Página 395 (C_2_2019) |
EAN | 4055626560489 |
Peso por unidad (sin incluir el embalaje) | 285,330 g |
Número de tarifa arancelaria | 85444290 |
Índice de protección | IP65 |
---|---|
IP67 | |
Temperatura ambiente (servicio) | -25 °C ... 90 °C (Conector M12) |
Observación | Este producto cumple la directiva PROFINET Cabling and Interconnection Technology Guideline for PROFINET, Version 2.00, Order No: 2.252, capítulo 8.2 Connectors for Outside Environment (Balanced cabling) |
---|---|
Corriente de dimensionamiento a 40 °C | 4 A |
Tensión de dimensionamiento | 48 V AC |
60 V DC | |
Número de polos | 4 |
Tipo de señal/categoría | PROFINET CAT5 (IEC 11801), 100 MBit/s |
EtherCAT®CAT5 (IEC 11801), 100 MBit/s | |
Normas/especificaciones | Conector enchufable M8 IEC 61076-2-114 |
Construcción cabecera | Conector recta M8 / IP67 |
---|---|
Número de polos (cara de enchufe) | 4 |
Codificación | D (Datos) |
Color | negro |
Material (componentes) | CuSn (Contacto) |
Ni/Au (Superficie contactos) | |
PA 6.6 (Soporte de contactos) | |
TPU, poco inflamable, autoextinguible (Cuerpo de agarre) | |
Latón, niquelado (Conexión por tornillo) | |
Apantallado | sí |
Resistencia de aislamiento | ≥ 100 MΩ |
Ciclos de enchufe | ≥ 100 |
Par de apriete | 0,2 Nm |
Temperatura ambiente (servicio) | -25 °C ... 90 °C |
Construcción cabecera | extremo de cable libre |
---|---|
Longitud de pelado de la envoltura (extremo de cable libre) | 45 mm ±10 mm |
Rotulación de artículos | "sequential length in metres" PN-CABLE-934-C / PUR-4X22AWG/7 Trailing * 22AWG (SHIELDED) (UL) E119100 CMX 75°C VERIFIED (UL) CAT 5E PATCH CABLE FRNC * (Impresión de cables del proveedor de cables) |
---|---|
Tipo de cable | Cadena de arrastre PROFINET CAT5 |
Tipo de cable (abreviatura) | 93C |
Tipo de señal/categoría | PROFINET CAT5 (IEC 11801), 100 MBit/s |
EtherCAT®CAT5 (IEC 11801), 100 MBit/s | |
Construcción de cable | 1x4xAWG22/7; SF/TQ |
Sección de conductor | 4x 0,34 mm² |
Línea de señales AWG | 22 |
Construcción del conductor cable de señales | 7x 0,25 mm |
Diámetro de los conductores, aislamiento incluido | 1,5 mm |
Colores de conductor | Blanco, amarillo, azul, naranja |
Cableado total | Cuadretes en estrella |
Apantallamiento | Lámina con forrado de aluminio, malla de hilos de cobre estañados |
Cubierta visual de pantalla | 85 % |
Envoltura exterior, color | verde RAL 6018 |
Grosor de pared envoltura exterior | aprox. 0,9 mm |
Diámetro exterior del cable D | 6,5 mm ±0,2 mm |
Radio de curvatura mínimo, colocado de forma fija | 5 x D |
Radio de curvatura mínimo, colocado de forma flexible | 7,5 x D |
Número de ciclos de flexión | 3000000 |
Radio de flexión | 100 mm |
Trayecto de avance | 10 m |
Velocidad de avance | 4 m/s |
Aceleración | 4 m/s² |
Solicitación por torsión | ± 30 °/m |
Resistencia a la tracción GRP | ≤ 150 N |
Peso del cable | 61 kg/km |
Envoltura exterior, material | PUR |
Material Envoltura interior | FRNC |
Material Aislamiento de conductor | PE |
Material Conductor | Conductor Cu estañado |
Resistencia de aislamiento | ≥ 500 MΩ*km |
Resistencia al pulido | ≤ 120,00 Ω/km |
Impedancia propia | 100 Ω ±15 Ω (a 1 ... 100 MHz) |
Atenuación paradiafónica (NEXT) | 80 dB (con 1 MHz) |
76 dB (a 4 MHz) | |
70 dB (a 10 MHz) | |
65 dB (con 16 MHz) | |
63 dB (a 20 MHz) | |
60 dB (a 31,25 MHz) | |
55 dB (a 62,5 MHz) | |
50 dB (a 100 MHz) | |
Atenuación | 2,1 dB (con 1 MHz) |
4 dB (a 4 MHz) | |
6,3 dB (a 10 MHz) | |
8 dB (con 16 MHz) | |
9 dB (a 20 MHz) | |
11,4 dB (a 31,25 MHz) | |
16,5 dB (a 62,5 MHz) | |
21,3 dB (a 100 MHz) | |
Velocidad de señales | 0,66 c |
Tiempo de tránsito de señales | 5,3 ns/m |
Impedancia de transferencia | ≤ 20,00 mΩ/m (a 10 MHz) |
Tensión nominal Cable | 600 V (Calificación UL) |
Tensión de prueba Conductor/Conductor | 2000 V (50 Hz, 1 min) |
Tensión de prueba Conductor/Pantalla | 2000 V (50 Hz, 1 min) |
Características especiales | Propiedades eléctricas según EN 50288-2-2 |
Resistencia a las llamas | según IEC 60332-1-2 |
Ausencia de halógenos | sí |
Resistencia al aceite | conforme a DIN EN 60811-2-1 |
Otras resistencias | resistente a los rayos UV |
Temperatura ambiente (servicio) | -40 °C ... 70 °C (cable, disposición fija) |
-40 °C ... 70 °C (cable, disposición móvil) | |
Temperatura ambiente (disposición) | -20 °C ... 60 °C |
Temperatura ambiente (almacenamiento / transporte) | -50 °C ... 70 °C |
REACh SVHC | Lead 7439-92-1 |
---|---|
China RoHS | Espacio de tiempo para el uso previsto (EFUP): 50 años |
Encontrará información sobre las sustancias peligrosas en la declaración del fabricante en la pestaña "Descargas" |
Título: | Tamaño: | Tipo: |
---|---|---|
PDF CATALOGO PHOENIX CABLEADO DE SENSORES ACTUADORES ES.pdf | 57 Mbytes |
