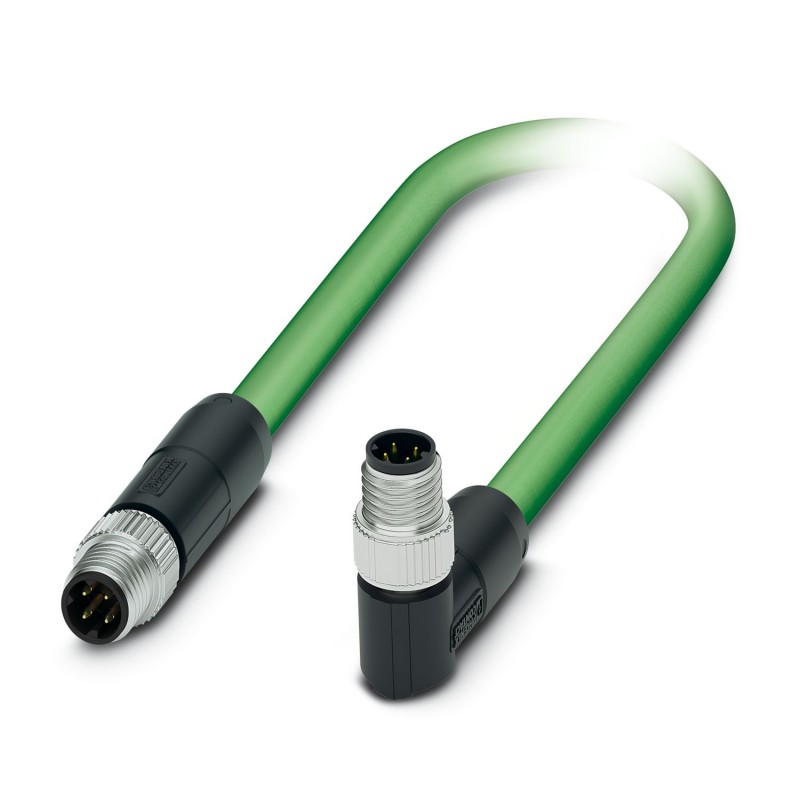

NBC-M8MSD/1,0-93C/M8MRD 1080538 PHOENIX CONTACT Cable de red, PROFINET CAT5 (100 MBit/s), EtherCAT® CAT5 (10..
NBC-M8MSD/1,0-93C/M8MRD
1080538
PHOENIX_CONTACT
Cable de red, PROFINET CAT5 (100 MBit/s), EtherCAT® CAT5 (100 MBit/s), 4-polos, PUR sin halógenos, verde RAL 6018, apantallado (Advanced Shielding Technology), Conector recta M8, codificación: D / IP67, a Conector acodado M8, codificación: D / IP67, longitud de cable: 1 m
Sensores > Cable de sensor-actuador prefabricado
Cables sensores y actuadores
Producto nuevo en su embalaje original con todas las garantías y certificaciones de PHOENIX_CONTACT
Más vendidos
▲Más Información
▲Datos técnicos
Notas
| Generalidades | Este producto cumple la directiva PROFINET Cabling and Interconnection Technology Guideline for PROFINET, Version 2.00, Order No: 2.252, capítulo 8.2 Connectors for Outside Environment (Balanced cabling) |
Propiedades del artículo
| Tipo de producto | Cable de datos confeccionado |
| Aplicación | Estándar |
| Tipo de sensor | PROFINET |
| Número de polos | 4 |
| Número de salidas de cable | 1 |
| Apantallado | sí |
| Codificación | D |
| Estado de mantenimiento de datos | |
| Revisión de artículo | 09 |
Interfaces
| Tipo de señal/categoría | PROFINET CAT5 (IEC 11801), 100 MBit/s |
| EtherCAT® CAT5 (IEC 11801), 100 MBit/s |
Señalización
| Indicación de estado | no |
| Indicación de estado disponible | No |
Propiedades eléctricas
| Tensión nominal UN | 48 V AC |
| 60 V DC | |
| Corriente nominal IN | 4 A |
| Medio de transmisión | Cobre |
Conectores
| Conexión 1 | |
| Construcción | Conector recta M8 / IP67 |
| Número de polos | 4 |
| Tipo de codificación | D (Datos) |
| Apantallado | sí |
| Color cuerpo de agarre | negro |
| Material | CuSn (Contacto) |
| Ni/Au (Superficie contactos) | |
| PA 6.6 (Soporte de contactos) | |
| TPU, poco inflamable, autoextinguible (Cuerpo de agarre) | |
| Latón, niquelado (Conexión por tornillo) | |
| Ciclos de enchufe | ≥ 100 |
| Resistencia de aislamiento | ≥ 100 MΩ |
| Par de apriete | 0,2 Nm |
| Índice de protección | IP67 |
| Temperatura ambiente (servicio) | -25 °C ... 90 °C |
| Conexión 2 | |
| Construcción | Conector acodado M8 / IP67 |
| Número de polos | 4 |
| Tipo de codificación | D (Datos) |
| Apantallado | sí |
| Color cuerpo de agarre | negro |
| Material | CuSn (Contacto) |
| Ni/Au (Superficie contactos) | |
| PA 6.6 (Soporte de contactos) | |
| TPU, poco inflamable, autoextinguible (Cuerpo de agarre) | |
| Latón, niquelado (Conexión por tornillo) | |
| Ciclos de enchufe | ≥ 100 |
| Resistencia de aislamiento | ≥ 100 MΩ |
| Par de apriete | 0,2 Nm |
| Índice de protección | IP67 |
| Temperatura ambiente (servicio) | -25 °C ... 85 °C |
Cable/línea
| Longitud del cable | 1 m |
| Cadena de arrastre PROFINET CAT5 [93C] | |
| Esquema de dimensiones |  |
| Peso del cable | 61 kg/km |
| Número de polos | 4 |
| Apantallado | sí |
| Tipo de cable | Cadena de arrastre PROFINET CAT5 [93C] |
| Diseño de conductores | 1x4xAWG22/7, SF/TQ |
| Tiempo de tránsito de señales | 5,3 ns/m |
| Velocidad de señales | 0,66 c |
| Construcción del conductor cable de señales | 7x 0,25 mm |
| Línea de señales AWG | 22 |
| Sección de línea | 4x 0,34 mm² |
| Diámetro de conductor incl. aislamiento | 1,5 mm |
| Diámetro exterior del cable | 6,50 mm ±0,2 mm |
| Envoltura exterior, material | PUR |
| Envoltura exterior, color | verde RAL 6018 |
| Material Conductor | Conductor Cu estañado |
| Material Aislamiento de conductor | PE |
| Conductor individual, color | blanco, amarillo, azul, naranja |
| Grosor de pared Envoltura exterior | aprox. 0,90 mm |
| Cableado total | Cuadretes en estrella |
| Cubierta visual de pantalla | 85 % |
| Resistencia de aislamiento | ≥ 500 MΩ*km |
| Impedancia de transferencia | ≤ 20,00 mΩ/m (a 10 MHz) |
| Resistencia al pulido | ≤ 120,00 Ω/km |
| Impedancia característica | 100 Ω ±15 Ω (a 1 ... 100 MHz) |
| Tensión nominal Cable | 600 V (Calificación UL) |
| Tensión de prueba Conductor/Conductor | 2000 V (50 Hz, 1 min.) |
| Tensión de prueba Conductor/Pantalla | 2000,00 V (50 Hz, 1 min.) |
| Radio de curvatura mínimo, colocado de forma fija | 5 x D |
| Radio de curvatura mínimo, colocado de forma flexible | 7,5 x D |
| Menor radio de flexión, montaje fijo | 33 mm |
| Menor radio de flexión, montaje móvil | 49 mm |
| Capacidad de carga dinámica (flexión) | Ciclos de flexión máx.: 3000000, Radio de flexión: 100 mm, Trayecto de avance: 10 m, Velocidad de avance: 4 m/s, Aceleración: 4 m/s² |
| Resistencia a la tracción | ≤ 150 N |
| Capacidad de carga dinámica (torsión) | Torsión: ±30 °/m |
| Atenuación paradiafónica (NEXT) | 80 dB (con 1 MHz) |
| 76 dB (a 4 MHz) | |
| 70 dB (a 10 MHz) | |
| 65 dB (con 16 MHz) | |
| 63 dB (a 20 MHz) | |
| 60 dB (a 31,25 MHz) | |
| 55 dB (a 62,5 MHz) | |
| 50 dB (a 100 MHz) | |
| Atenuación de pantalla | 2,1 dB (con 1 MHz) |
| 4 dB (a 4 MHz) | |
| 6,3 dB (a 10 MHz) | |
| 8 dB (con 16 MHz) | |
| 9 dB (a 20 MHz) | |
| 11,4 dB (a 31,25 MHz) | |
| 16,5 dB (a 62,5 MHz) | |
| 21,3 dB (a 100 MHz) | |
| Ausencia de halógenos | sí |
| Resistencia a las llamas | según IEC 60332-1-2 |
| según UN ECE-R 118.03 | |
| Resistencia al aceite | conforme a DIN EN 60811-2-1 |
| Otras resistencias | resistente a los rayos UV |
| Características especiales | Propiedades eléctricas según EN 50288-2-2 |
| Temperatura ambiente (servicio) | -40 °C ... 70 °C (cable, disposición fija) |
| -40 °C ... 70 °C (Cable, disposiCión móvil) | |
| Temperatura ambiente (disposición) | -20 °C ... 60 °C |
Condiciones medioambientales y de vida útil
| Condiciones ambientales | |
| Índice de protección | IP65 |
| IP67 | |
| Temperatura ambiente (servicio) | -25 °C ... 85 °C (Conector M12) |
Normas y especificaciones
| M8 | |
| Denominación de norma | Conector enchufable M8 |
| Normas/disposiciones | IEC 61076-2-114 |
| Característica | Valor |
|---|---|
| Número de polos (EF001391) | 4 |
| Ejecución de conexión eléctrica, lado de campo (EF005525) | M8 |
| Tipo de contacto enchufable, lado de campo (EF006269) | Macho (enchufe) |
| Disposición de la entrada de cable, lado de campo (EF005928) | En ángulo |
| Ejecución de conexión eléctrica, lado de carcasa (EF005524) | M8 |
| Tipo de contacto enchufable, lado de la caja (EF008386) | Macho (enchufe) |
| Disposición de la entrada de cable, en el lado de la carcasa (EF005927) | Recto |
| Longitud de cable (EF000536) | 1 m |
| Material de la vaina del cable (EF004136) | Otros |
| Libre de halógenos (EF000025) | Sí |
| Color de la vaina del cable (EF008249) | Otros |
| Con indicador LED (EF005950) | No |
| Armadura (EF000881) | Sí |
| Irradiado (EF004115) | No |
| Material del cuerpo de contacto (EF008248) | Otros |
| Material de recubrimiento del contacto (EF004020) | Otros |
| Temperatura ambiente admisible del cable después del montaje sin vibración (EF001686) | -40 °C |
| Temperatura exterior del cable permitida durante el cableado/manipulación (EF001685) | -40 °C |
| Corriente nominal In (EF008250) | 4 A |
| Tensión nominal (EF000228) | 48 V |
| Grado de protección (IP) (EF005474) | IP65 |
