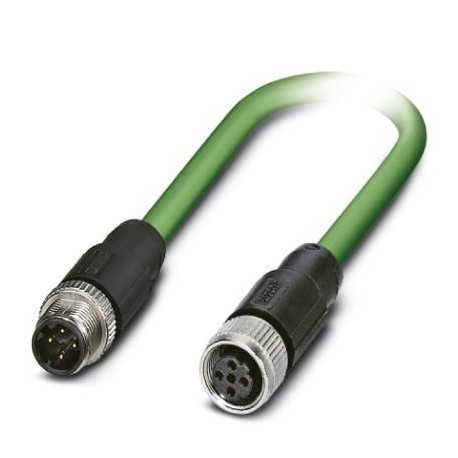

NBC-M12MSD/10,0-93C/M12FSD 1038764 PHOENIX CONTACT Cable de red, PROFINET CAT5 (100 MBit/s), EtherCAT® CAT5 ..
NBC-M12MSD/10,0-93C/M12FSD
1038764
PHOENIX_CONTACT
Cable de red, PROFINET CAT5 (100 MBit/s), EtherCAT® CAT5 (100 MBit/s), 4-polos, PUR/FRNC sin halógenos, verde RAL 6018, apantallado, Conector recta M12 / IP67, codificación: D, a Hembra recta M12 / IP67, codificación: D, longitud de cable: 10 m
Cable de red, PROFINET CAT5 (100 MBit/s), EtherCAT® CAT5 (100 MBit/s), 4-polos, apantallado (Advanced Shielding Technology), Conector recta M12, codificación: D / IP67, a Hembra recta M12, codificación: D / IP67, longitud de cable: 10 m
Material de instalación de redes de telecomunicación DNT / FNT > Cable de conexión de cobre
Cables sensores y actuadores
* Producto nuevo en su embalaje original con todas las garantías y certificaciones de PHOENIX_CONTACT
Más Información
▲Clave De Datos Comerciales
| Orderkey | Millón treinta y ocho mil setecientos sesenta y cuatro |
|---|---|
| Unidad de embalaje | 1 pc |
| Nota | Para un Pedido (no retornable) |
| GTIN | 4055626593104 |
| Peso por Pieza (sin incluir el embalaje) | 824.200 g |
| Personalizado número de tarifa | Ochenta y cinco millones cuatrocientos cuarenta y cuatro mil doscientos noventa |
| País de origen | PL (Polonia) |
Condiciones ambientales
| Grado de protección | IP65 |
|---|---|
| IP67 | |
| Temperatura ambiente (funcionamiento) | -25 °C ... 85 °C (conector M12) |
Datos generales
| Nota | Este producto corresponde a la PROFINET Cableado e Interconexión de la Tecnología de Guía para PROFINET reglamento, la versión 2.00, nº de pedido: 2.252, Capítulo 8.2 Conectores para el Ambiente Exterior (cable Balanceado) |
|---|---|
| Más productos con la variable tipo de cable y la variable longitud del cable se puede encontrar en la sección de accesorios | |
| Corriente nominal a 40°C | 4 Un |
| Tensión nominal | 48 V AC |
| 60 V DC | |
| Número de posiciones | Cuatro |
| Señal tipo/categoría | PROFINET CAT5 (IEC 11801), 100 Mbps |
| EtherCAT®CAT5 (IEC 11801), 100 Mbps | |
| Normas/reglamentos | M12 conector IEC 61076-2-101 |
Características de la cabeza 1
| Tipo de cabeza | Enchufe recto M12 / IP67 |
|---|---|
| No. de posiciones (pin conector patrón) | Cuatro |
| Codificación | D (Datos) |
| Color | negro |
| Material (componente) | CuSn (Contacto) |
| Ni/Au (superficie de Contacto) | |
| PA (en Contacto con transportistas) | |
| TPU, difícilmente inflamable, auto-extinguible (Agarre) | |
| Fundición de cinc, niquelado (Tornillo de conexión) | |
| Resistencia de aislamiento | ≥ 100 MΩ |
| Inserción/retirada de los ciclos de | ≥ 100 (Cantidad: 500 con Phoenix Contact conector de unión) |
| Par | 0.4 Nm |
| Temperatura ambiente (funcionamiento) | -25 °C ... 90 °C |
Características de la cabeza 2
| Tipo de cabeza | Zócalo recto M12 / IP67 |
|---|---|
| No. de posiciones (pin conector patrón) | Cuatro |
| Codificación | D (Datos) |
| Color | negro |
| negro | |
| Material (componente) | CuSn (Contacto) |
| Ni/Au (superficie de Contacto) | |
| TPU GF (en Contacto con transportistas) | |
| TPU, difícilmente inflamable, auto-extinguible (Agarre) | |
| Fundición de cinc, niquelado (Tornillo de conexión) | |
| Resistencia de aislamiento | ≥ 100 MΩ |
| Inserción/retirada de los ciclos de | ≥ 100 |
| Par | 0.4 Nm |
| Temperatura ambiente (funcionamiento) | -25 °C ... 90 °C |
Cable
| El etiquetado del producto | "secuencial de longitud, en metros" PN-CABLE-934-C / PUR-4X22AWG/7 Trailing * 22AWG (BLINDADO) (UL) E119100 CMX 75°C VERIFICADO (UL) CAT 5E PATCH CABLE FRNC * (Cable de impresión proveedor de cables) |
|---|---|
| Tipo de Cable | PROFINET cadena de arrastre CAT5 |
| Tipo de Cable (abreviatura) | 93C |
| Señal tipo/categoría | PROFINET CAT5 (IEC 11801), 100 Mbps |
| EtherCAT®CAT5 (IEC 11801), 100 Mbps | |
| Estructura del Cable | 1x4xAWG22/7; SF/TQ |
| Conductor de sección transversal | 4x 0.34 mm2 |
| AWG línea de señal | Veintidos |
| Conductor de la estructura de la línea de señal | 7x 0.25 mm |
| Diámetro del núcleo, incluyendo aislamiento | 1.5 mm |
| Colores de los cables | Blanco, amarillo, azul, naranja |
| En general twist | Cuatro estrellas |
| Blindaje | Aluminio recubierto de papel de aluminio, de cobre estañado trenzado escudo |
| Óptica escudo que cubre | El 85 % |
| Externo de la vaina, de color | verde RAL 6018 |
| Exterior espesor de la vaina | aprox. 0,9 mm |
| Externo diámetro del cable D | 6.5 mm ±0,2 mm |
| Radio de curvatura mínimo, de instalación fija | 5 x D |
| Radio de curvatura mínimo, una instalación flexible | 7.5 x D |
| Número de ciclos de flexión | Tres millones |
| Radio de curvatura | 100 mm |
| Recorriendo la ruta de | 10 m |
| Atravesar la tasa de | 4 m/s |
| La aceleración | 4 m/s2 |
| De torsión de la fuerza | De ± 30 °/m |
| Resistencia a la tracción de GRP | ≤ 150 N |
| Peso del Cable | 61 kg/km |
| Funda exterior, material | PUR |
| Material de la vaina interna | FRNC |
| Material de aislamiento del conductor | PE |
| Material Conductor | Recubrimiento de estaño Cu cables litz |
| Resistencia de aislamiento | ≥ 500 MΩ*km |
| La resistencia de bucle | ≤ 120.00 Ω/km |
| La impedancia de la onda | 100 Ω ±15 Ω (a 1 ... 100 MHz) |
| Cerca de fin de atenuación de diafonía (SIGUIENTE) | 80 dB (con 1 MHz) |
| 76 dB (a 4 MHz) | |
| 70 dB (a 10 MHz) | |
| 65 dB (a 16 MHz) | |
| 63 dB (a 20 MHz) | |
| 60 dB (a 31.25 MHz) | |
| 55 dB (a 62.5 MHz) | |
| 50 dB (a 100 MHz) | |
| Atenuación | 2.1 dB (con 1 MHz) |
| 4 dB (a 4 MHz) | |
| 6.3 dB (a 10 MHz) | |
| 8 dB (a 16 MHz) | |
| 9 dB (a 20 MHz) | |
| 11.4 dB (a 31.25 MHz) | |
| 16.5 dB (a 62.5 MHz) | |
| 21.3 dB (a 100 MHz) | |
| La señal de velocidad | 0.66 c |
| La señal de tiempo de ejecución | 5.3 ns/m |
| La resistencia de acoplamiento | ≤ 20.00 mΩ/m (10 MHz) |
| Voltaje Nominal, cable | 600 V (UL rating) |
| Tensión de prueba Core/Core | 2000 V (50 Hz, 1 min.) |
| Tensión de prueba Core/Escudo | 2000 V (50 Hz, 1 min.) |
| Propiedades especiales | Propiedades eléctricas según EN 50288-2-2 |
| Resistencia a la llama | de acuerdo a IEC 60332-1-2 |
| Libre de halógenos | sí |
| Resistencia al aceite | en conformidad con la norma DIN EN 60811-2-1 |
| Otras formas de resistencia | Resistente a los rayos UV |
| Temperatura ambiente (funcionamiento) | -40 °C ... 70 °C (de cable, instalación fija) |
| -40 °C ... 70 °C (cable flexible de la instalación) | |
| Temperatura ambiente (instalación) | -20 °C ... 60 °C |
| Temperatura ambiente (almacenamiento/transporte) | -50 °C ... 70 °C |
Ambiental, Cumplimiento De Productos
| China RoHS | Ecológico periodo de uso: ilimitado = EFUP-e |
|---|---|
| No hay sustancias peligrosas por encima de los valores de umbral |
Clasificaciones
eCl@ss 7.0Veintisiete millones sesenta mil trescientos ochoeCl@ss 8.0Veintisiete millones doscientos setenta y nueve mil doscientos dieciochoeCl@ss 9.0Veintisiete millones sesenta mil trescientos ocho
