NBC-M12MSD/10,0-93C
1038735
PHOENIX_CONTACT
1

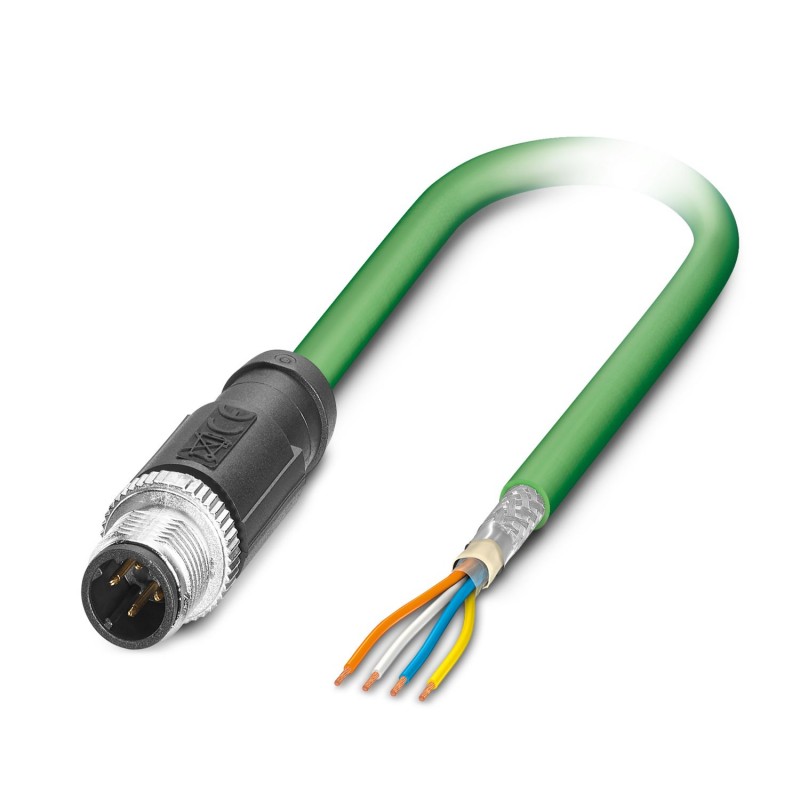

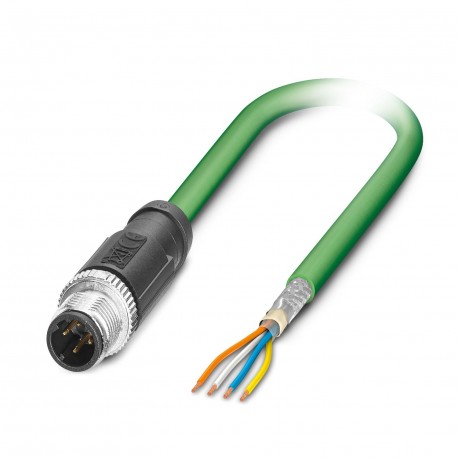

Cable de red, PROFINET CAT5 (100 MBit/s), EtherCAT® CAT5 (100 MBit/s), 4-polos, PUR/FRNC sin halógenos, verde RAL 6018, apantallado, Conector recta M12 / IP67, codificación: D, a extremo de cable libre, longitud de cable: 10 m
Cable de red, PROFINET CAT5 (100 MBit/s), EtherCAT® CAT5 (100 MBit/s), 4-polos, apantallado (Advanced Shielding Technology), Conector recta M12, codificación: D / IP67, a extremo de cable libre, longitud de cable: 10 m
Material de instalación de redes de telecomunicación DNT / FNT > Cable de conexión de cobre
Cables sensores y actuadores
* Producto nuevo en su embalaje original con todas las garantías y certificaciones de PHOENIX_CONTACT
Gracias por su interés en nuestros productos, esperamos que el plazo indicado sea conveniente para usted.
Durante la tramitación del pedido podrá seleccionar el tipo de envío que mejor se adapte a sus necesidades: Aéreo Express 24Hrs, Terrestre Standard 48/72Hrs, etc.
Orderkey | Millón treinta y ocho mil setecientos treinta y cinco |
---|---|
Unidad de embalaje | 1 pc |
Nota | Para un Pedido (no retornable) |
GTIN | 4055626592060 |
Peso por Pieza (sin incluir el embalaje) | 621.000 g |
Personalizado número de tarifa | Ochenta y cinco millones cuatrocientos cuarenta y cuatro mil doscientos noventa |
País de origen | PL (Polonia) |
Grado de protección | IP65 (conector M12) |
---|---|
IP67 (conector M12) | |
Temperatura ambiente (funcionamiento) | -25 °C ... 85 °C (conector M12) |
Nota | Este producto corresponde a la PROFINET Cableado e Interconexión de la Tecnología de Guía para PROFINET reglamento, la versión 2.00, nº de pedido: 2.252, Capítulo 8.2 Conectores para el Ambiente Exterior (cable Balanceado) |
---|---|
Más productos con la variable tipo de cable y la variable longitud del cable se puede encontrar en la sección de accesorios | |
Corriente nominal a 40°C | 4 Un |
Tensión nominal | 48 V AC |
60 V DC | |
Número de posiciones | Cuatro |
Señal tipo/categoría | PROFINET CAT5 (IEC 11801), 100 Mbps |
EtherCAT®CAT5 (IEC 11801), 100 Mbps | |
Normas/reglamentos | M12 conector IEC 61076-2-101 |
Tipo de cabeza | Enchufe recto M12 / IP67 |
---|---|
No. de posiciones (pin conector patrón) | Cuatro |
Codificación | D (Datos) |
Color | negro |
Material (componente) | CuSn (Contacto) |
Ni/Au (superficie de Contacto) | |
PA (en Contacto con transportistas) | |
TPU, difícilmente inflamable, auto-extinguible (Agarre) | |
Fundición de cinc, niquelado (Tornillo de conexión) | |
Resistencia de aislamiento | ≥ 100 MΩ |
Inserción/retirada de los ciclos de | ≥ 100 |
Par | 0.4 Nm |
Temperatura ambiente (funcionamiento) | -25 °C ... 90 °C |
El etiquetado del producto | "secuencial de longitud, en metros" PN-CABLE-934-C / PUR-4X22AWG/7 Trailing * 22AWG (BLINDADO) (UL) E119100 CMX 75°C VERIFICADO (UL) CAT 5E PATCH CABLE FRNC * (Cable de impresión proveedor de cables) |
---|---|
Tipo de Cable | PROFINET cadena de arrastre CAT5 |
Tipo de Cable (abreviatura) | 93C |
Señal tipo/categoría | PROFINET CAT5 (IEC 11801), 100 Mbps |
EtherCAT®CAT5 (IEC 11801), 100 Mbps | |
Estructura del Cable | 1x4xAWG22/7; SF/TQ |
Conductor de sección transversal | 4x 0.34 mm2 |
AWG línea de señal | Veintidos |
Conductor de la estructura de la línea de señal | 7x 0.25 mm |
Diámetro del núcleo, incluyendo aislamiento | 1.5 mm |
Colores de los cables | Blanco, amarillo, azul, naranja |
En general twist | Cuatro estrellas |
Blindaje | Aluminio recubierto de papel de aluminio, de cobre estañado trenzado escudo |
Óptica escudo que cubre | El 85 % |
Externo de la vaina, de color | verde RAL 6018 |
Exterior espesor de la vaina | aprox. 0,9 mm |
Externo diámetro del cable D | 6.5 mm ±0,2 mm |
Radio de curvatura mínimo, de instalación fija | 5 x D |
Radio de curvatura mínimo, una instalación flexible | 7.5 x D |
Número de ciclos de flexión | Tres millones |
Radio de curvatura | 100 mm |
Recorriendo la ruta de | 10 m |
Atravesar la tasa de | 4 m/s |
La aceleración | 4 m/s2 |
De torsión de la fuerza | De ± 30 °/m |
Resistencia a la tracción de GRP | ≤ 150 N |
Peso del Cable | 61 kg/km |
Funda exterior, material | PUR |
Material de la vaina interna | FRNC |
Material de aislamiento del conductor | PE |
Material Conductor | Recubrimiento de estaño Cu cables litz |
Resistencia de aislamiento | ≥ 500 MΩ*km |
La resistencia de bucle | ≤ 120.00 Ω/km |
La impedancia de la onda | 100 Ω ±15 Ω (a 1 ... 100 MHz) |
Cerca de fin de atenuación de diafonía (SIGUIENTE) | 80 dB (con 1 MHz) |
76 dB (a 4 MHz) | |
70 dB (a 10 MHz) | |
65 dB (a 16 MHz) | |
63 dB (a 20 MHz) | |
60 dB (a 31.25 MHz) | |
55 dB (a 62.5 MHz) | |
50 dB (a 100 MHz) | |
Atenuación | 2.1 dB (con 1 MHz) |
4 dB (a 4 MHz) | |
6.3 dB (a 10 MHz) | |
8 dB (a 16 MHz) | |
9 dB (a 20 MHz) | |
11.4 dB (a 31.25 MHz) | |
16.5 dB (a 62.5 MHz) | |
21.3 dB (a 100 MHz) | |
La señal de velocidad | 0.66 c |
La señal de tiempo de ejecución | 5.3 ns/m |
La resistencia de acoplamiento | ≤ 20.00 mΩ/m (10 MHz) |
Voltaje Nominal, cable | 600 V (UL rating) |
Tensión de prueba Core/Core | 2000 V (50 Hz, 1 min.) |
Tensión de prueba Core/Escudo | 2000 V (50 Hz, 1 min.) |
Propiedades especiales | Propiedades eléctricas según EN 50288-2-2 |
Resistencia a la llama | de acuerdo a IEC 60332-1-2 |
Libre de halógenos | sí |
Resistencia al aceite | en conformidad con la norma DIN EN 60811-2-1 |
Otras formas de resistencia | Resistente a los rayos UV |
Temperatura ambiente (funcionamiento) | -40 °C ... 70 °C (de cable, instalación fija) |
-40 °C ... 70 °C (cable flexible de la instalación) | |
Temperatura ambiente (instalación) | -20 °C ... 60 °C |
Temperatura ambiente (almacenamiento/transporte) | -50 °C ... 70 °C |
China RoHS | Ecológico periodo de uso: ilimitado = EFUP-e |
---|---|
No hay sustancias peligrosas por encima de los valores de umbral |
