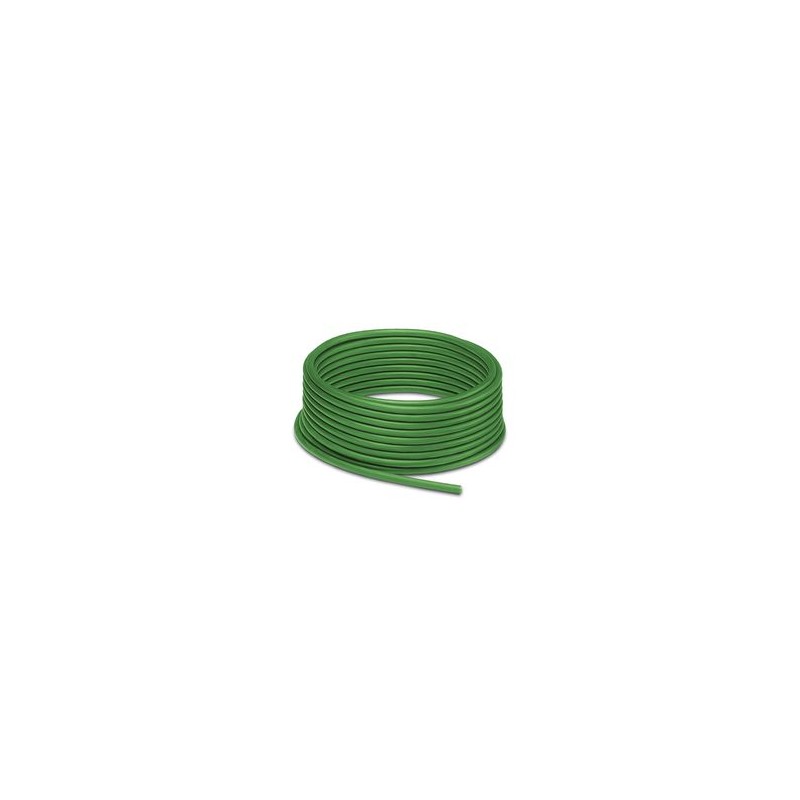

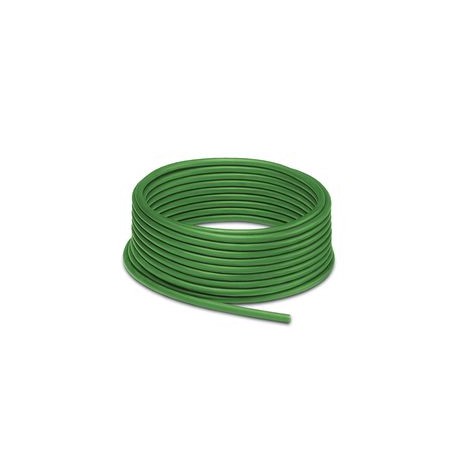

NBC-100,0- 99B 1583504 PHOENIX CONTACT Por metros, Anillo de cable, Single Pair Ethernet (1 GBit/s), apantal..
NBC-100,0-99B
1583504
PHOENIX_CONTACT
Producto bajo demanda, no admite devolución.
Por metros, Anillo de cable, Single Pair Ethernet (1 GBit/s), apantallado, PUR sin halógenos, verde, 2-conductores (1 x 2 x AWG 22/7, S/FTP), color conductores individuales: blanco, azul, longitud de cable: 100 m
Cables / Conductores > Cable de datos y comunicación (cobre)
Cables sensores y actuadores
Producto nuevo en su embalaje original con todas las garantías y certificaciones de PHOENIX_CONTACT
Más vendidos
▲Más Información
▲| Tipo de producto | Cable de datos por metros |
| Tipo de sensor | Single Pair Ethernet |
| Número de polos | 2 |
| Aplicación | Estándar |
| Apantallado | sí |
| Tensión nominal UN | 72 V DC |
| Medio de transmisión | Cobre |
| Sección de conductor AWG | (Convertido según IEC) |
| Sistema bus | Ethernet |
| Tipo de señal/categoría | Single Pair Ethernet, 1 GBit/s |
| Longitud del cable | 100 m |
| Single Pair Ethernet PUR flexible verde [99B] | |
| Esquema de dimensiones |  |
| Apantallado | sí |
| UL AWM Style | 20233 (80 °C/300 V) |
| Peso del cable | 42 kg/km |
| Tipo de cable | Single Pair Ethernet PUR flexible verde |
| Abreviatura | 02YS(ST)C11Y |
| Tipo de cable (abreviatura) | 99B |
| Tipo de señal/categoría | Single Pair Ethernet, 1 GBit/s |
| Estructura de cable | 1 x 2 x AWG 22/7, S/FTP |
| Diámetro exterior del cable | 5,8 mm ±0,3 mm |
| Envoltura exterior, material | PUR |
| Envoltura exterior, color | verde |
| Grosor de pared Envoltura exterior | 0,8 mm |
| Material Conductor | Conductor Cu desnudo |
| Construcción del conductor cable de señales | 7x |
| Línea de señales AWG | 22 |
| Sección de línea | 2x 0,34 mm² |
| Material Aislamiento de conductor | PE espumado |
| Diámetro de conductor incl. aislamiento | 1,8 mm |
| Conductor individual, color | blanco, azul |
| Cableado de pares | 2 conductores como par |
| Cableado total | 1 par con rellenos trenzados longitudinalmente |
| Apantallamiento | Lámina con forrado de aluminio, malla de hilos de cobre estañados |
| Cubierta visual de pantalla | 90 % |
| Tensión nominal Cable | ≤ 100 V |
| Tensión de prueba Conductor/Conductor | 1000 V (50 Hz, 1 min.) |
| Tensión de prueba Conductor/Pantalla | 1000 V (50 Hz, 1 min.) |
| Resistencia de aislamiento de la línea | ≥ 5 GΩ*km |
| Impedancia propia | 100 Ω ±5 Ω (a 100 MHz) |
| Resistencia al pulido | ≤ 120,00 Ω/km |
| Capacidad de la línea | 48 nF/km |
| Radio de curvatura mínimo, colocado de forma fija | 4 x D |
| Radio de curvatura mínimo, colocado de forma flexible | 8 x D |
| Resistencia al aceite | según DIN EN 60811-404 |
| Resistencia a las llamas | según IEC 60332-1-2 |
| Temperatura ambiente (servicio) | -25 °C ... 80 °C (Cable, disposiCión móvil) |
| -40 °C ... 80 °C (cable, disposición fija) | |
| Característica | Valor |
|---|---|
| Superficie del conductor (EF010804) | Otros |
| Diámetro del conductor (EF001621) | 1.8 mm |
| Sección nominal del conductor (EF000060) | 0.34 mm² |
| Clase del conductor (EF001632) | Clase 2 = rígido de varios hilos |
| Número de hilos (EF001792) | 2 |
| Material de aislamiento del conductor (EF000061) | Otros |
| Especificación aislamiento del conductor (EF011805) | Otros |
| Tipo de identificación de los conductores (EF000067) | Otros |
| Apantallado sobre elemento de trenzado (EF001623) | Lámina + trenzado |
| Trenzado (EF003802) | Otros |
| Cable con obturación longitudinal (EF011011) | No |
| Cable con obturación radial (EF011012) | No |
| Apto para instalación subterránea (EF003689) | No |
| Revestimiento de protección (EF001691) | Ninguno |
| Material de cubierta (EF001625) | Otros |
| Especificación del material de cubierta (EF011806) | Otros |
| Color de cubierta exterior (EF001618) | Verde |
| Baja emisión de humos según EN IEC 61034-2 (EF003799) | No |
| Resistente al aceite según EN IEC 60811-404 (EF009770) | No |
| Diámetro exterior aprox. (EF003921) | 5.8 mm |
| Radio de curvatura mín. permitido, uso flexible/movimiento libre (EF011802) | 47 mm |
| Radio de curvatura mín. permitido, instalación fija (EF011803) | 24 mm |
| Temperatura exterior del cable permitida durante el cableado/manipulación (EF001685) | -25 °C |
| Temperatura ambiente admisible del cable después del montaje sin vibración (EF001686) | -40 °C |
| Categoría (EF001619) | Otros |
