PHOENIX_CONTACTInterfaceVIP-3/SC/D37SUB/M 2315146 PHOENIX CONTACT Módulo VARIOFACE, con conexión por tornillo y conector macho en mi..

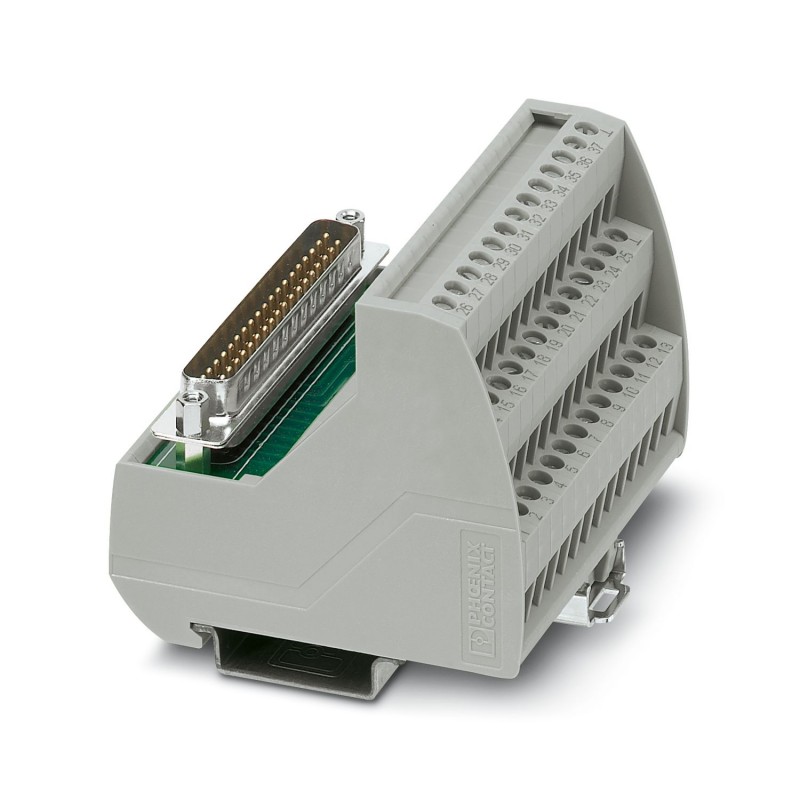

PHOENIX_CONTACT VIP-3/SC/D37SUB/M 2315146 - Imagen 1

Las imágenes son sólo a título ilustrativo. Por favor, revise la ficha técnica.

VIP-3/SC/D37SUB/M 2315146 PHOENIX CONTACT Módulo VARIOFACE, con conexión por tornillo y conector macho en mi..

Referencia: VIP-3/SC/D37SUB/M

Código: 2315146

Fabricante: PHOENIX_CONTACT

Descripción:

Módulo VARIOFACE, con conexión por tornillo y conector macho en miniatura D-SUB, para el montaje sobre carriles simétricos NS 35, número de polos: 37

Categorías:

  • Controladores industriales (PLC) > Módulo de transferencia
  • PHOENIX_CONTACT > Interface

Producto nuevo en su embalaje original con todas las garantías y certificaciones de PHOENIX_CONTACT

  • Más Información
  • ETIM
  • PDF
  • Opiniones
Garantía, reparación y devolución.

Precio unitario: 72,88 €

Este precio es por unidad y muestra el valor neto (no incluye impuestos indirectos si son aplicables).

Calcule su precio por cantidad

CantidadPrecio

Plazo estándar: 2-3 semanas.

  • Estos plazos son una estimación y podrían variar una vez tramitado el pedido del artículo.

VISTOS ANTERIORMENTE

MÁS INFORMACIÓN

Datos técnicos
Propiedades del artículo
Tipo de productoMódulo de transmisión
Familia de productosVARIOFACE Professional
Número de polos37
Número de canales37
Estado de mantenimiento de datos
Revisión de artículo07
Propiedades de aislamiento
Categoría de sobretensiónII
Grado de polución2
Propiedades eléctricas
Tensión nominal UN25 V AC
60 V DC
Capacidad máx. de corriente por derivación2 A
Tensión transitoria de dimensionamiento1,2 kV
Datos de conexión
Nivel de campo
Conexión según normaIEC / EN
Tipo de conexiónConexión por tornillo
Longitud a desaislar8 mm
Rosca de tornilloM 3
Sección de conductor rígido0,2 mm² ... 4 mm²
Sección de conductor flexible0,2 mm² ... 2,5 mm²
Sección de conductor AWG24 ... 12
Par de apriete0,5 Nm ... 0,6 Nm
Nivel de control
Tipo de conexiónConector macho D-SUB
Número de conexiones1
Número de polos37
Señalización
Indicación de estadono
Indicación de estado disponibleNo
Dimensiones
Dimensiones del artículo
Anchura72,7 mm
Altura69 mm
Profundidad62 mm
Datos del material
Colorgris (RAL 7042)
Clase de inflamabilidad según UL 94V0
Tipo de material aislante CarcasaPoliamida PA sin reforzar
Condiciones medioambientales y de vida útil
Condiciones ambientales
Temperatura ambiente (servicio)-20 °C ... 50 °C
Temperatura ambiente (almacenamiento / transporte)-20 °C ... 70 °C
Normas y especificaciones
Normas/especificacionesIEC 60664
DIN EN 50178
Montaje
Tipo de montajeMontaje sobre carril DIN
Posición para el montajediscrecional
Notas
Observación referente al funcionamientoPara el uso previsto deben respetarse las especificaciones de la guía de instalación (véanse las descargas). Para aplicaciones o uso con productos de otros fabricantes, deben respetarse además las especificaciones, indicaciones de seguridad y advertencias del fabricante correspondiente.

ETIM for 2315146 Controladores lógicos programables PLC (EC002780)

CaracterísticaEjecución de conexión eléctrica, lado de campo (EF005525)
ValorConexión roscada
CaracterísticaEjecución de la conexión eléctrica, control lateral (EF008549)
ValorD-Sub
CaracterísticaNúmero de polos (EF001391)
Valor37
CaracterísticaTensión nominal (EF000228)
Valor25 V
CaracterísticaCorriente nominal (EF000227)
Valor2 A
CaracterísticaProfundidad (EF000049)
Valor62 mm
CaracterísticaAnchura (EF000008)
Valor72.7 mm
CaracterísticaAltura (EF000040)
Valor69 mm
CaracterísticaMétodo de montaje (EF000003)
ValorCarril de perfil de sombrero 35 mm
