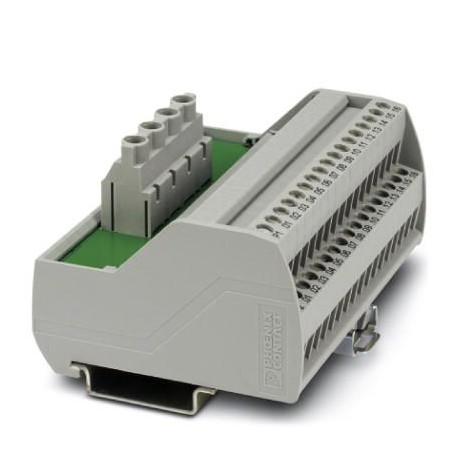

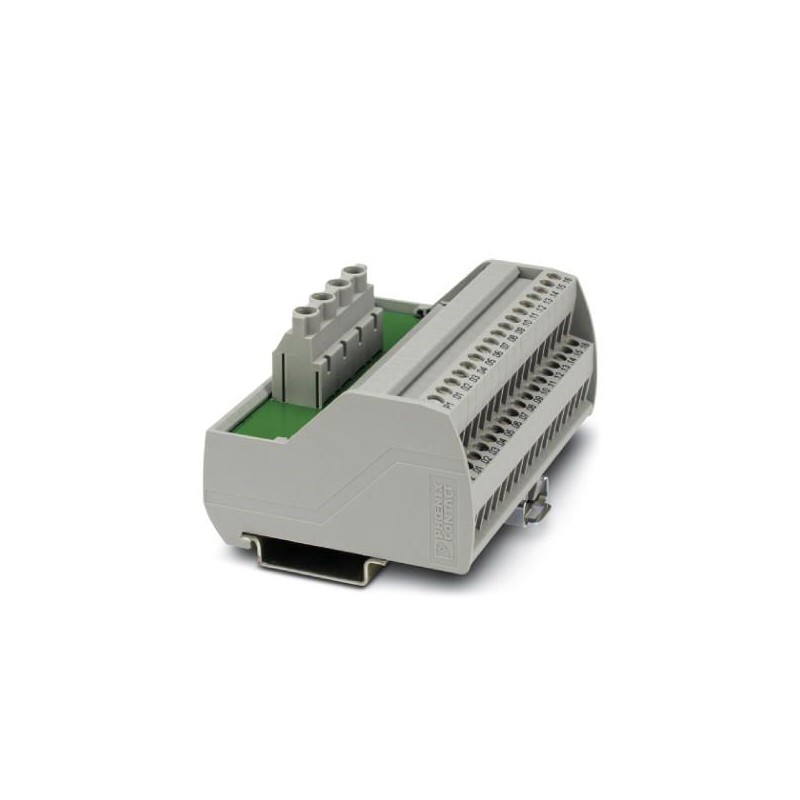

VIP-2/SC/PDM-2/32 2315272 PHOENIX CONTACT Módulo VARIOFACE con dos barras colectoras (P1, P2) para distribuc..
VIP-2/SC/PDM-2/32
2315272
PHOENIX_CONTACT
Módulo VARIOFACE con dos barras colectoras (P1, P2) para distribución de potencial, para el montaje sobre carriles simétricos NS 35. Anchura del módulo: 90,8 mm
Sistemas de distribución de energía / conmutadores > Terminales de tablero de distribución
Interface
Producto nuevo en su embalaje original con todas las garantías y certificaciones de PHOENIX_CONTACT
Comprados juntos habitualmente
▲Más vendidos
▲Más Información
▲Datos mercantiles
| Clave de pedido | 2315272 |
|---|---|
| Unidad de embalaje | 1 pcs |
| Clave de venta | CK24D1 - |
| Página del catálogo | Página 268 (C_4_2017) |
| EAN | 4046356313094 |
| Peso por unidad (sin incluir el embalaje) | 94,000 g |
| Número de tarifa arancelaria | 85369010 |
| País de origen | US (Estados Unidos) |
Condiciones ambientales
| Temperatura ambiente (servicio) | -20 °C ... 50 °C |
|---|---|
| Temperatura ambiente (almacenamiento / transporte) | -20 °C ... 70 °C |
Generalidades
| Tensión nominal UN | 250 V AC/DC |
|---|---|
| Capacidad máx. de corriente por derivación | 15 A |
| Corriente suma | 30 A (por potencial) |
| Conexiones de potencial | Por potencial (P1, P2), 2 bornes de alimentación/16 bornes de distribución |
| Posición para el montaje | discrecional |
| Normas/especificaciones | IEC 60664 |
| DIN EN 50178 | |
| Tensión transitoria de dimensionamiento | 2,2 kV |
| Grado de polución | 2 |
| Categoría de sobretensiones | III |
Datos de conexión Alimentación
| Tipo de conexión | Conexión por tornillo |
|---|---|
| Longitud a desaislar | 8 mm |
| Rosca de tornillo | M3 |
| Sección de conductor rígido | 0,2 mm² ... 6 mm² |
| Sección de conductor flexible | 0,2 mm² ... 4 mm² |
| Sección de conductor AWG | 24 ... 10 |
| Número de conexiones | 2 |
Datos de conexión Distribución
| Tipo de conexión | Conexión por tornillo |
|---|---|
| Longitud a desaislar | 8 mm |
| Rosca de tornillo | M3 |
| Sección de conductor rígido | 0,2 mm² ... 4 mm² |
| Sección de conductor flexible | 0,2 mm² ... 2,5 mm² |
| Sección de conductor AWG | 24 ... 12 |
| Número de conexiones | 32 |
Normas y especificaciones
| Conexión según norma | CSA |
|---|---|
| Normas/especificaciones | IEC 60664 |
| DIN EN 50178 | |
| Tensión transitoria de dimensionamiento | 2,2 kV |
| Grado de polución | 2 |
| Categoría de sobretensiones | III |
Environmental Product Compliance
| China RoHS | Espacio de tiempo para el uso previsto (EFUP): 50 años |
|---|---|
| Encontrará información sobre las sustancias peligrosas en la declaración del fabricante en la pestaña "Descargas" |
Clasificaciones
eCl@ss 4.027250313eCl@ss 4.127250313eCl@ss 5.027250313eCl@ss 5.127250300eCl@ss 6.027400600eCl@ss 7.027400609eCl@ss 8.027400609eCl@ss 9.027400609
| Característica | Valor |
|---|---|
| Altura (EF000040) | 65.5 mm |
| Anchura (EF000008) | 90.8 mm |
| Profundidad (EF000049) | 50 mm |
| Corriente nominal máxima (EF007926) | 30 A |
| Número de polos (EF001391) | 2 |
| Secc. transv. conductor flexible (trenzado fino) c/casquillo terminal de cable (EF003460) | 0.2 mm² |
| Sección transversal de conductor rígido (simple/tranzado) (EF003462) | 0.2 mm² |
| Número de puntos de fijación por polo (EF002519) | 16 |
| Con carril PE (EF007967) | No |
| Con carril N (EF007963) | No |
Datasheet - PDF
▲| Título: | Tamaño: | Tipo: |
|---|---|---|
| PDF CATÁLOGO CABLEADO DEL SISTEMA PARA SISTEMAS DE CONTROL PHOENIX ES.pdf | 9 Mbytes |
|
| PDF CATÁLOGO RELES PHOENIX ES.pdf | 6 Mbytes |
|
| PHOENIX CONTACT-2315272-VIP-2/SC/PDM-2/32 | 114 Kbytes |
|
