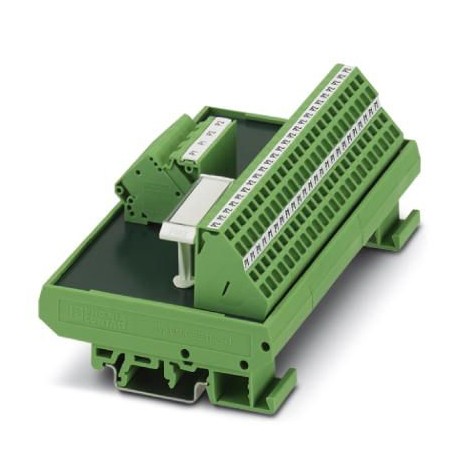

PHOENIX_CONTACT UMK-PVB 2/48/ZFKDS 2302382 - Imagen 1

Las imágenes son sólo a título ilustrativo. Por favor, revise la ficha técnica.

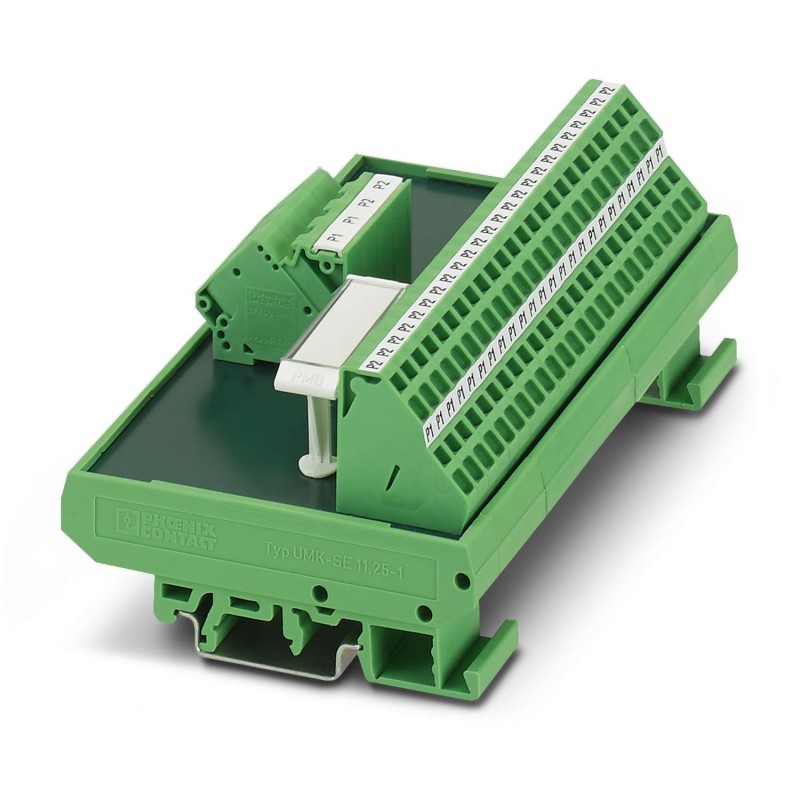

UMK- PVB 2/48/ZFKDS 2302382 PHOENIX CONTACT Módulo VARIOFACE, con dos barretas de potencial (P1, P2) para la..

Referencia: UMK-PVB 2/48/ZFKDS

Código: 2302382

Fabricante: PHOENIX_CONTACT

Descripción:

Módulo VARIOFACE, con dos barretas de potencial (P1, P2) para la distribución de potencial, para el montaje sobre NS 35/7,5 o NS 32

Categorías:

  • Sistemas de distribución de energía / conmutadores > Terminales de tablero de distribución
  • PHOENIX_CONTACT > Interface

Producto nuevo en su embalaje original con todas las garantías y certificaciones de PHOENIX_CONTACT

  • Más Información
  • ETIM
  • PDF
  • Opiniones
Garantía, reparación y devolución.

Precio unitario: 100,35 €

Este precio es por unidad y muestra el valor neto (no incluye impuestos indirectos si son aplicables).

Calcule su precio por cantidad

CantidadPrecio

Plazo estándar: 2-3 semanas.

  • Estos plazos son una estimación y podrían variar una vez tramitado el pedido del artículo.

VISTOS ANTERIORMENTE

MÁS INFORMACIÓN

Datos técnicos

Notas
Observación referente al funcionamientoCon las medidas adecuadas (p.  ej. placas separadoras), deben cumplirse los requisitos necesarios en cuanto al aislamiento (aislamiento básico o aislamiento reforzado) con respecto a los módulos colindantes (en el carril).
Observación referente al funcionamientoAsegúrese de que la tensión de alimentación del equipo posea un potencial de referencia común.
Observación referente al funcionamientoPara el uso previsto deben respetarse las especificaciones de la guía de instalación (véanse las descargas). Para aplicaciones o uso con productos de otros fabricantes, deben respetarse además las especificaciones, indicaciones de seguridad y advertencias del fabricante correspondiente.

Propiedades del artículo
Tipo de productoDistribuidor de potencial
Familia de productosVARIOFACE
Estado de mantenimiento de datos
Revisión de artículo06
Propiedades de aislamiento
AislamientoAislamiento funcional
Grado de polución2

Propiedades eléctricas
Tensión nominal UN250 V AC/DC
Capacidad máx. de corriente por derivación17 A
Corriente suma de todas las derivaciones, máxima32 A (por potencial)
Tensión de aislamiento de dimensionamiento260 V
Tensión transitoria de dimensionamiento2,3 kV

Datos de conexión
Alimentación
Tipo de conexiónConexión por resorte
Longitud a desaislar8 mm
Número de conexiones2
Sección de conductor rígido0,2 mm² ... 6 mm²
Sección de conductor flexible0,2 mm² ... 4 mm²
Sección de conductor AWG24 ... 10
Distribución
Tipo de conexiónConexión por resorte
Longitud a desaislar8 mm
Número de conexiones48
Sección de conductor rígido0,2 mm² ... 4 mm²
Sección de conductor flexible0,2 mm² ... 2,5 mm²
Sección de conductor AWG24 ... 12

Dimensiones
Anchura135 mm
Altura77 mm
Profundidad51,5 mm

Datos del material
Colorverde (RAL 6021)

Condiciones medioambientales y de vida útil
Condiciones ambientales
Índice de protecciónIP20
Temperatura ambiente (servicio)-20 °C ... 50 °C
Temperatura ambiente (almacenamiento / transporte)-20 °C ... 70 °C

Normas y especificaciones
Normas/especificacionesEN IEC 61010-2-201

Montaje
Tipo de montajeMontaje sobre carril DIN
Posición para el montajediscrecional

ETIM for 2302382 Sistemas de distribución de energía/conmutadores (EC001894)

CaracterísticaAltura (EF000040)
Valor77 mm
CaracterísticaAnchura (EF000008)
Valor135 mm
CaracterísticaProfundidad (EF000049)
Valor51.5 mm
CaracterísticaCorriente nominal máxima (EF007926)
Valor32 A
CaracterísticaNúmero de polos (EF001391)
Valor2
CaracterísticaSecc. transv. conductor flexible (trenzado fino) c/casquillo terminal de cable (EF003460)
Valor0.2 mm²
CaracterísticaSección transversal de conductor rígido (simple/tranzado) (EF003462)
Valor0.2 mm²
CaracterísticaNúmero de puntos de fijación por polo (EF002519)
Valor24
CaracterísticaCon carril PE (EF007967)
ValorNo
CaracterísticaCon carril N (EF007963)
ValorNo
