PHOENIX_CONTACTInterfaceUMK- EC56/FRONT 2,5V/R 2976161 PHOENIX CONTACT Módulo de transferencia de señales, conexión 1: Espadín EDAC ..

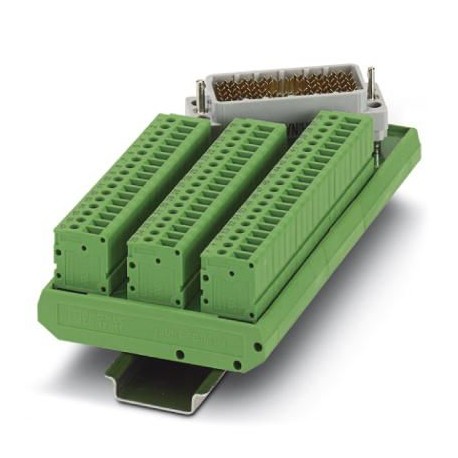

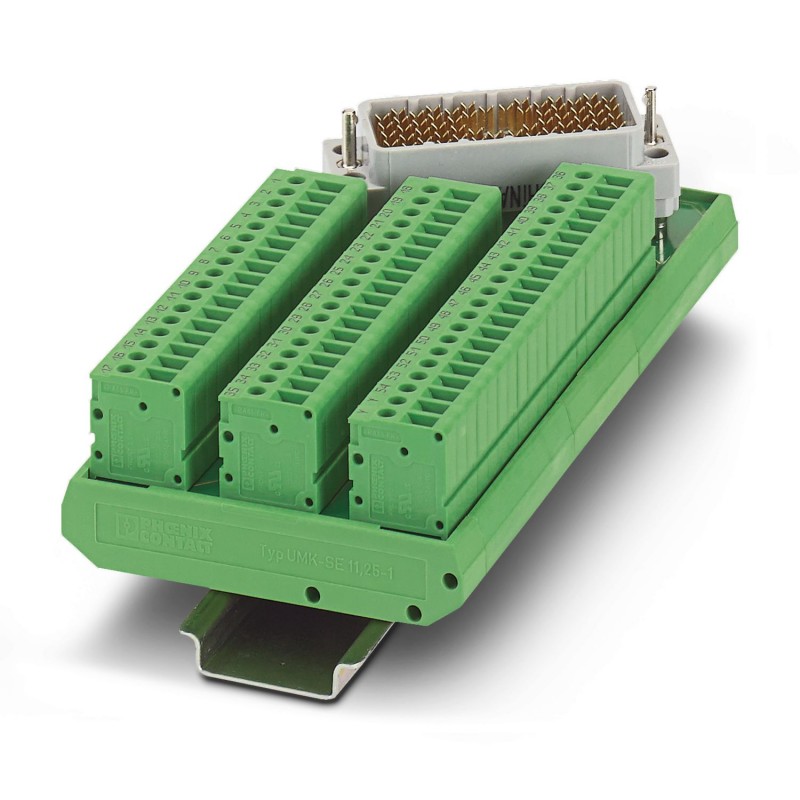

PHOENIX_CONTACT UMK-EC56/FRONT 2,5V/R 2976161 - Imagen 1

Las imágenes son sólo a título ilustrativo. Por favor, revise la ficha técnica.

UMK- EC56/FRONT 2,5V/R 2976161 PHOENIX CONTACT Módulo de transferencia de señales, conexión 1: Espadín EDAC ..

Referencia: UMK-EC56/FRONT 2,5V/R

Código: 2976161

Fabricante: PHOENIX_CONTACT

Descripción:

Módulo de transferencia de señales, conexión 1: Espadín EDAC / ELCO 1x 56-polos (Espadín ELCO del tipo 8016/espadín EDAC del tipo 516, derecha), conexión 2: Conexión por tornillo 56-polos
Módulo de interconexión, conexión 1: Conexión por tornillo, conexión 2: Espadín EDAC / ELCO 1x 56-polos (Espadín ELCO del tipo 8016/espadín EDAC del tipo 516, derecha)

Categorías:

  • Controladores industriales (PLC) > Módulo de transferencia
  • PHOENIX_CONTACT > Interface

Producto nuevo en su embalaje original con todas las garantías y certificaciones de PHOENIX_CONTACT

  • Más Información
  • PDF
  • Opiniones
Garantía, reparación y devolución.

* Este artículo podría estar obsoleto. Si está interesado solicite presupuesto y le indicaremos si quedan unidades disponibles. En caso de que no queden uno de nuestros técnicos buscará una alternativa sumunistrable de características similares.

Solicite presupuesto y le indicaremos si quedan unidades disponibles. En caso de que no queden uno de nuestros técnicos buscará una alternativa suministrable de características similares.

VISTOS ANTERIORMENTE

MÁS INFORMACIÓN

Datos técnicos
Propiedades del artículo
Tipo de productoMódulo de transmisión
Familia de productosVARIOFACE
Número de polos56
Modo operativoTiempo de trabajo 100 %
Estado de mantenimiento de datos
Revisión de artículo14
Propiedades de aislamiento: Líneas de fuga y espacios de aire
AislamientoAislamiento funcional
Categoría de sobretensiónII
Grado de polución2
Propiedades eléctricas
Tensión de servicio (AC)≤ 30 V AC
Tensión de servicio (DC)≤ 60 V DC
Corriente (por ramal)≤ 1,5 A
Corriente (Corriente total)≤ 84 A
Líneas de fuga y espacios de aire
Tensión de aislamiento de dimensionamiento85 V
Tensión transitoria de dimensionamiento0,8 kV (1,2 / 50 μs)
Datos de conexión
Conexión 1 (nivel del sistema de control)
Tipo de conexiónEspadín EDAC / ELCO
Codificación4-4
Número de conexiones1
Número de polos56
ObservaciónEspadín ELCO del tipo 8016/espadín EDAC del tipo 516, derecha
Paso3,81 mm
Conexión 2 (nivel de campo)
Tipo de conexiónConexión por tornillo
Longitud a desaislar9 mm
Rosca de tornilloM3
Número de polos56
Sección de conductor rígido0,2 mm² ... 2,5 mm²
Sección de cable rígida (2 cables con la misma sección)0,2 mm² ... 0,75 mm²
Sección de conductor flexible0,2 mm² ... 2,5 mm²
0,25 mm² ... 1,5 mm² (Puntera sin collar aislante)
0,25 mm² ... 1,5 mm² (Puntera con manguito de plástico)
Sección de cable flexible (2 cables con la misma sección)0,2 mm² ... 0,75 mm²
0,25 mm² ... 0,34 mm² (Puntera sin collar aislante)
Sección de conductor AWG24 ... 14
Par de apriete0,4 Nm ... 0,5 Nm
Paso5 mm
Señalización
Indicación de estado disponibleNo
Dimensiones
Dimensiones del artículo
Anchura146,05 mm
Altura77,4606 mm
Profundidad51,16 mm
Datos del material
Colorverde (RAL 6021)
Tipo de material aislante CarcasaPoliamida PA sin reforzar
Condiciones medioambientales y de vida útil
Condiciones ambientales
Índice de protección (Módulo)IP00
Índice de protección (Lugar de montaje)≥ IP54
Temperatura ambiente (servicio)-20 °C ... 50 °C
Temperatura ambiente (almacenamiento / transporte)-20 °C ... 70 °C
Altitud≤ 2000 m
Homologaciones
UKCA
CertificadoDe conformidad con UKCA
Normas y especificaciones
Líneas de fuga y espacios de aire
Normas/especificacionesEN IEC 60664-1
Montaje
Tipo de montajeMontaje sobre carril DIN
Posición para el montajediscrecional
Notas
Observación referente al funcionamientoPara el uso previsto deben respetarse las especificaciones de la guía de instalación (véanse las descargas). Para aplicaciones o uso con productos de otros fabricantes, deben respetarse además las especificaciones, indicaciones de seguridad y advertencias del fabricante correspondiente.
