PHOENIX_CONTACTInterfaceUMK- EC56/FRONT 2,5V/L 2976158 PHOENIX CONTACT Módulo de transferencia de señales, conexión 1: Espadín EDAC ..

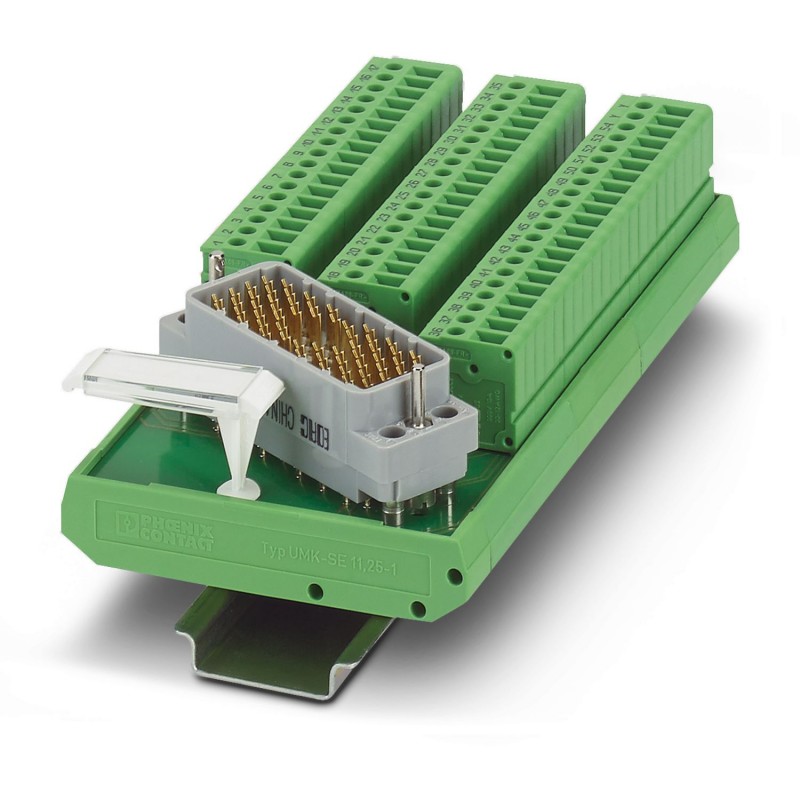

PHOENIX_CONTACT UMK-EC56/FRONT 2,5V/L 2976158 - Imagen 1

Las imágenes son sólo a título ilustrativo. Por favor, revise la ficha técnica.

UMK- EC56/FRONT 2,5V/L 2976158 PHOENIX CONTACT Módulo de transferencia de señales, conexión 1: Espadín EDAC ..

Referencia: UMK-EC56/FRONT 2,5V/L

Código: 2976158

Fabricante: PHOENIX_CONTACT

Descripción:

Módulo de transferencia de señales, conexión 1: Espadín EDAC / ELCO 1x 56-polos (Espadín ELCO del tipo 8016/espadín EDAC del tipo 516, izquierda), conexión 2: Conexión por tornillo 56-polos
Módulo de interconexión, conexión 1: Conexión por tornillo, conexión 2: Espadín EDAC / ELCO 1x 56-polos (Espadín ELCO del tipo 8016/espadín EDAC del tipo 516, izquierda)
Placa de terminación, conexión 1: EDAC / tira de pines ELCO 1x 56 posiciones (tira de pines ELCO tipo 8016/tira EDAC tipo 516, izquierda), conexión 2: Conexión de tornillo de 56 posiciones

Categorías:

  • Controladores industriales (PLC) > Módulo de transferencia
  • PHOENIX_CONTACT > Interface

Producto nuevo en su embalaje original con todas las garantías y certificaciones de PHOENIX_CONTACT

  • Más Información
  • ETIM
  • PDF
  • Opiniones
Garantía, reparación y devolución.

* Este artículo podría estar obsoleto. Si está interesado solicite presupuesto y le indicaremos si quedan unidades disponibles. En caso de que no queden uno de nuestros técnicos buscará una alternativa sumunistrable de características similares.

Solicite presupuesto y le indicaremos si quedan unidades disponibles. En caso de que no queden uno de nuestros técnicos buscará una alternativa suministrable de características similares.

VISTOS ANTERIORMENTE

MÁS INFORMACIÓN

Datos mercantiles

Clave de pedido2976158
Unidad de embalaje1 pcs
Clave de ventaCK2231 -
Página del catálogoPágina 579 (C_5_2017)
EAN4017918089221
Peso por unidad (sin incluir el embalaje)4,220 g
Número de tarifa arancelaria85369010
País de origenDE (Alemania)

Medidas

Anchura77 mm
Altura146,3 mm
Profundidad47,5 mm

Condiciones ambientales

Temperatura ambiente (servicio)-20 °C ... 50 °C
Temperatura ambiente (almacenamiento / transporte)-20 °C ... 70 °C

Generalidades

Tensión de servicio máx. admisible25 V AC
60 V DC
Corriente máx. admisible (por derivación)1,5 A
Corriente máx. admisible (todas las derivaciones)28 A (56 derivaciones de 0,5 A cada una)
Número de polos56
Posición para el montajediscrecional
Índice de protecciónIP00

Datos de conexión, conex. 1

Denominación ConexiónNivel de campo
Conexión según normaIEC / EN
Tipo de conexiónConexión por tornillo
Longitud a desaislar9 mm
Rosca de tornilloM2,5
Sección de conductor rígido0,2 mm² ... 2,5 mm²
Sección de conductor flexible0,2 mm² ... 1,5 mm²
Sección de conductor AWG26 ... 16

Datos de conexión, conex. 2

Denominación ConexiónNivel de control
Tipo de conexiónConector enchufable ELCO
Codificación4-4
Número de conexiones1
Número de polos56
ObservaciónTira de pines tipo 8016, a la izquierda

Normas y especificaciones

Normas/especificacionesIEC 60664
DIN EN 50178
Tensión de aislamiento de dimensionamiento85 V
Tensión transitoria de dimensionamiento0,8 kV (Aislamiento funcional)
Grado de polución2
Categoría de sobretensionesII

Environmental Product Compliance

China RoHSEspacio de tiempo para el uso previsto (EFUP): 50 años
Encontrará información sobre las sustancias peligrosas en la declaración del fabricante en la pestaña "Descargas"

Clasificaciones

ETIM for 2976158 Controladores lógicos programables PLC (EC002780)

CaracterísticaEjecución de conexión eléctrica, lado de campo (EF005525)
ValorConexión roscada
CaracterísticaNúmero de polos (EF001391)
Valor56
CaracterísticaTensión nominal (EF000228)
Valor30 V
CaracterísticaCorriente nominal (EF000227)
Valor1.5 A
CaracterísticaProfundidad (EF000049)
Valor51.16 mm
CaracterísticaAnchura (EF000008)
Valor146.05 mm
CaracterísticaAltura (EF000040)
Valor77.4606 mm
CaracterísticaMétodo de montaje (EF000003)
ValorCarril de perfil de sombrero 35 mm

DATASHEET - PDF

Título
Tamaño
Tipo
PHOENIX CONTACT-2976158-UMK- EC56/FRONT 2,5V/L
133 Kbytes
PDF CATÁLOGO CABLEADO DEL SISTEMA PARA SISTEMAS DE CONTROL PHOENIX ES
9 Mbytes
PDF CATÁLOGO RELES PHOENIX ES
6 Mbytes
