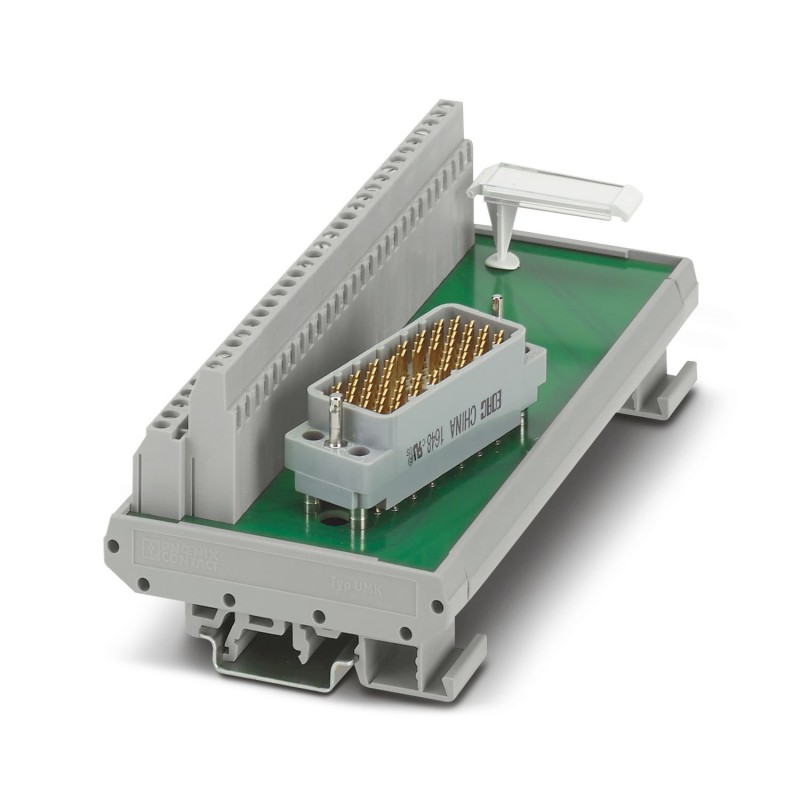

PHOENIX_CONTACT UMK-EC56/56-XOL 2975890 - Imagen 1

Las imágenes son sólo a título ilustrativo. Por favor, revise la ficha técnica.

UMK- EC56/56-XOL 2975890 PHOENIX CONTACT Módulo de transferencia de señales, conexión 1: Conexión por tornil..

Referencia: UMK-EC56/56-XOL

Código: 2975890

Fabricante: PHOENIX_CONTACT

Descripción:

Módulo de transferencia de señales, conexión 1: Conexión por tornillo, conexión 2: Espadín EDAC / ELCO 1x 56-polos (Espadín ELCO del tipo 8016/espadín EDAC del tipo 516, izquierda)
Módulo de interconexión, conexión 1: Conexión por tornillo, conexión 2: Espadín EDAC / ELCO 1x 56-polos (Espadín ELCO del tipo 8016/espadín EDAC del tipo 516, izquierda)

Categorías:

  • Controladores industriales (PLC) > Módulo de transferencia
  • PHOENIX_CONTACT > Interface

Producto nuevo en su embalaje original con todas las garantías y certificaciones de PHOENIX_CONTACT

  • Más Información
  • ETIM
  • PDF
  • Opiniones
Garantía, reparación y devolución.

Precio unitario: 213,29 €

Este precio es por unidad y muestra el valor neto (no incluye impuestos indirectos si son aplicables).

Calcule su precio por cantidad

CantidadPrecio

Plazo estándar: 2-3 semanas.

  • Estos plazos son una estimación y podrían variar una vez tramitado el pedido del artículo.

VISTOS ANTERIORMENTE

MÁS INFORMACIÓN

Datos técnicos

Propiedades del artículo
Tipo de productoMódulo de transmisión
Familia de productosVARIOFACE
Número de polos56
Estado de mantenimiento de datos
Revisión de artículo14
Propiedades de aislamiento: Líneas de fuga y espacios de aire
AislamientoAislamiento funcional
Categoría de sobretensiónII
Grado de polución2

Propiedades eléctricas
Tensión de servicio máx. admisible125 V AC/DC
Corriente máx. admisible1,5 A (por pista)
Corriente suma máx. admisible28 A (56 derivaciones de 0,5 A cada una)
Líneas de fuga y espacios de aire
Tensión de aislamiento de dimensionamiento125 V
Tensión transitoria de dimensionamiento1,5 kV

Datos de conexión
Nivel de campo
Conexión según normaIEC / EN
Tipo de conexiónConexión por tornillo
Longitud a desaislar8 mm
Rosca de tornilloM3
Sección de conductor rígido0,2 mm² ... 4 mm²
Sección de conductor flexible0,2 mm² ... 2,5 mm²
Sección de conductor AWG24 ... 12
Nivel de control
Tipo de conexiónEspadín EDAC / ELCO
Codificación1-1
Número de conexiones1
Número de polos56
ObservaciónEspadín ELCO del tipo 8016/espadín EDAC del tipo 516, izquierda

Señalización
Indicación de estado disponibleNo

Dimensiones
Dimensiones del artículo
Anchura157,25 mm
Altura77 mm
Profundidad57,37 mm

Datos del material
Colorgris (RAL 7042)
Tipo de material aislante CarcasaPoliamida PA sin reforzar

Condiciones medioambientales y de vida útil
Condiciones ambientales
Índice de protecciónIP00
Temperatura ambiente (servicio)-20 °C ... 50 °C
Temperatura ambiente (almacenamiento / transporte)-20 °C ... 70 °C
Altitud≤ 2000 m

Normas y especificaciones
Líneas de fuga y espacios de aire
Normas/especificacionesEN 60664-1

Montaje
Tipo de montajeMontaje sobre carril DIN
Indicaciones de montajeAlineables sin separación
Posición para el montajediscrecional

Notas
Observación referente al funcionamientoSe satisface un aislamiento básico respecto a módulos adyacentes (en la dirección del carril DIN).
Observación referente al funcionamientoAsegúrese de que la tensión de alimentación del equipo posea un potencial de referencia común.
Observación referente al funcionamientoPara el uso previsto deben respetarse las especificaciones de la guía de instalación (véanse las descargas). Para aplicaciones o uso con productos de otros fabricantes, deben respetarse además las especificaciones, indicaciones de seguridad y advertencias del fabricante correspondiente.

ETIM for 2975890 Controladores lógicos programables PLC (EC002780)

CaracterísticaEjecución de conexión eléctrica, lado de campo (EF005525)
ValorConexión roscada
CaracterísticaNúmero de polos (EF001391)
Valor56
CaracterísticaTensión nominal (EF000228)
Valor125 V
CaracterísticaCorriente nominal (EF000227)
Valor1.5 A
CaracterísticaProfundidad (EF000049)
Valor57.37 mm
CaracterísticaAnchura (EF000008)
Valor157.25 mm
CaracterísticaAltura (EF000040)
Valor77 mm
CaracterísticaMétodo de montaje (EF000003)
ValorCarril de perfil de sombrero 35 mm
