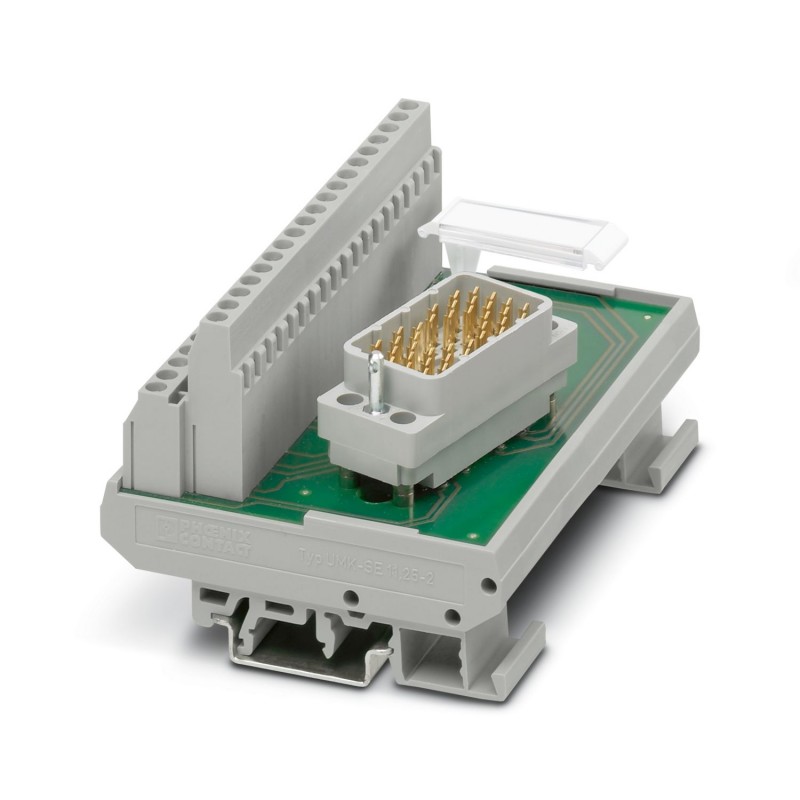

PHOENIX_CONTACT UMK-EC38/38-XOL 2976284 - Imagen 1

Las imágenes son sólo a título ilustrativo. Por favor, revise la ficha técnica.

UMK- EC38/38-XOL 2976284 PHOENIX CONTACT Módulo de transferencia de señales, conexión 1: Espadín EDAC / ELCO..

Referencia: UMK-EC38/38-XOL

Código: 2976284

Fabricante: PHOENIX_CONTACT

Producto bajo demanda, no admite devolución.

Descripción:

Módulo de transferencia de señales, conexión 1: Espadín EDAC / ELCO 1x 38-polos (Espadín ELCO del tipo 8016/espadín EDAC del tipo 516, izquierda), conexión 2: Conexión por tornillo 38-polos
Módulo de interconexión, conexión 1: Conexión por tornillo, conexión 2: Espadín EDAC / ELCO 1x 38-polos (Espadín ELCO del tipo 8016/espadín EDAC del tipo 516, izquierda)
Módulo de interfaz, conexión 1: EDAC / enchufe ELCO 1x 38 pines (enchufe ELCO Tipo 8016 / EDAC tipo 516, izquierda), enchufe 2: Conexión de tornillo 38 pines

Categorías:

  • Controladores industriales (PLC) > Módulo de transferencia
  • PHOENIX_CONTACT > Interface

Producto nuevo en su embalaje original con todas las garantías y certificaciones de PHOENIX_CONTACT

  • Más Información
  • ETIM
  • PDF
  • Opiniones
Garantía, reparación y devolución.

Precio unitario: 202,99 €

Este precio es por unidad y muestra el valor neto (no incluye impuestos indirectos si son aplicables).

Calcule su precio por cantidad

CantidadPrecio

Plazo estándar: 4-5 semanas.

  • Estos plazos son una estimación y podrían variar una vez tramitado el pedido del artículo.

VISTOS ANTERIORMENTE

MÁS INFORMACIÓN

Datos mercantiles

Clave de pedido2976284
Unidad de embalaje1 pcs
Clave de ventaCK2231 -
Página del catálogoPágina 578 (C_5_2017)
EAN4017918089313
Peso por unidad (sin incluir el embalaje)197,480 g
Número de tarifa arancelaria85369010
País de origenDE (Alemania)

Medidas

Anchura101,5 mm
Altura77 mm
Profundidad58,5 mm

Condiciones ambientales

Temperatura ambiente (servicio)-20 °C ... 50 °C

Generalidades

Tensión de servicio máx. admisible25 V AC
60 V DC
Corriente máx. admisible (por derivación)2 A
Corriente máx. admisible (todas las derivaciones)76 A
Número de polos38
Posición para el montajediscrecional
Índice de protecciónIP00

Datos de conexión, conex. 1

Denominación ConexiónNivel de campo
Conexión según normaIEC / EN
Tipo de conexiónConexión por tornillo
Longitud a desaislar8 mm
Rosca de tornilloM3
Sección de conductor rígido0,2 mm² ... 4 mm²
Sección de conductor flexible0,2 mm² ... 2,5 mm²
Sección de conductor AWG24 ... 12

Datos de conexión, conex. 2

Denominación ConexiónNivel de control
Tipo de conexiónConector enchufable ELCO
Codificación1-1
Número de conexiones1
Número de polos38
ObservaciónTira de pines tipo 8016, a la izquierda

Normas y especificaciones

Normas/especificacionesIEC 60664
DIN EN 50178
Tensión de aislamiento de dimensionamiento85 V
Tensión transitoria de dimensionamiento0,8 kV (Aislamiento funcional)
Grado de polución2
Categoría de sobretensionesII

Environmental Product Compliance

China RoHSEspacio de tiempo para el uso previsto (EFUP): 50 años
Encontrará información sobre las sustancias peligrosas en la declaración del fabricante en la pestaña "Descargas"

Clasificaciones

ETIM for 2976284 Controladores lógicos programables PLC (EC002780)

CaracterísticaEjecución de conexión eléctrica, lado de campo (EF005525)
ValorConexión roscada
CaracterísticaNúmero de polos (EF001391)
Valor38
CaracterísticaTensión nominal (EF000228)
Valor30 V
CaracterísticaCorriente nominal (EF000227)
Valor2 A
CaracterísticaProfundidad (EF000049)
Valor57.32 mm
CaracterísticaAnchura (EF000008)
Valor101.5 mm
CaracterísticaAltura (EF000040)
Valor77 mm
CaracterísticaMétodo de montaje (EF000003)
ValorCarril de perfil de sombrero 35 mm
