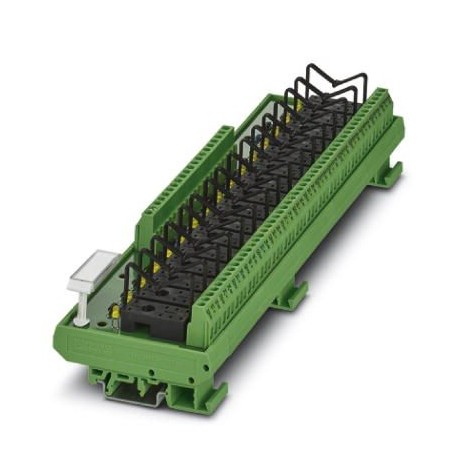

PHOENIX_CONTACT UMK-16 RM 24DC/MKDS 2972990 - Imagen 1

Las imágenes son sólo a título ilustrativo. Por favor, revise la ficha técnica.

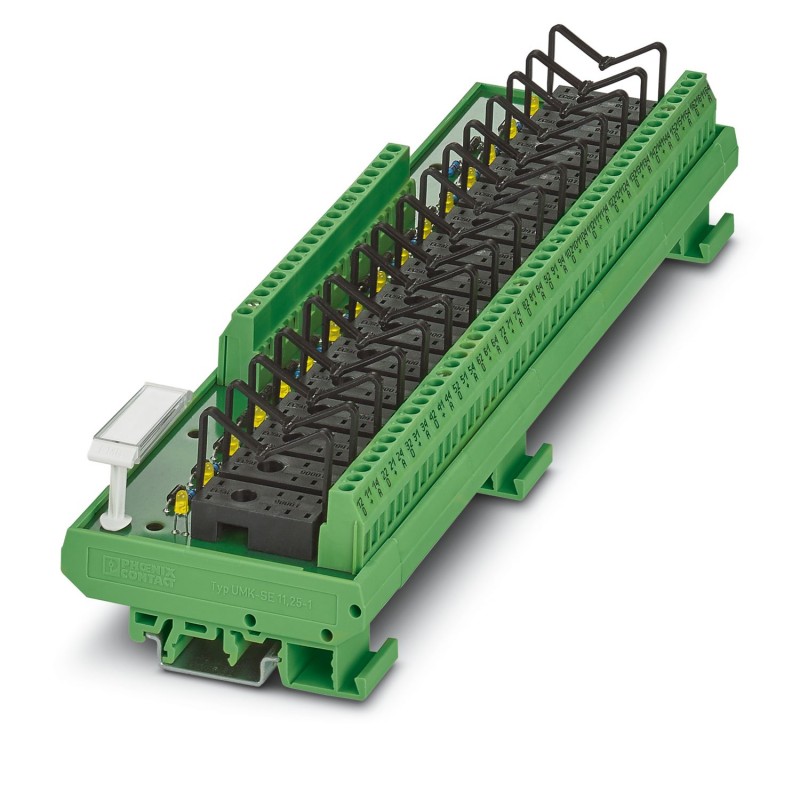

UMK-16 RM 24DC/MKDS 2972990 PHOENIX CONTACT Módulo VARIOFACE, para 16 relés miniatura u optoacopladores mini..

Referencia: UMK-16 RM 24DC/MKDS

Código: 2972990

Fabricante: PHOENIX_CONTACT

Producto bajo demanda, no admite devolución.

Descripción:

Módulo VARIOFACE, para 16 relés miniatura u optoacopladores miniatura enchufables, con indicación luminosa, tensión de entrada 24 V CC
Módulo VARIOFACE, para 16 relés miniatura enchufables o optoacopladores miniatura, con LED, 24 V de tensión de entrada DC

Categorías:

  • Relés > Zócalos para relés
  • PHOENIX_CONTACT > relés industriales

Producto nuevo en su embalaje original con todas las garantías y certificaciones de PHOENIX_CONTACT

  • Más Información
  • ETIM
  • PDF
  • Opiniones
Garantía, reparación y devolución.

Precio unitario: 218,20 €

Este precio es por unidad y muestra el valor neto (no incluye impuestos indirectos si son aplicables).

Calcule su precio por cantidad

CantidadPrecio

Plazo estándar: 4-5 semanas.

  • Estos plazos son una estimación y podrían variar una vez tramitado el pedido del artículo.

VISTOS ANTERIORMENTE

MÁS INFORMACIÓN

Datos mercantiles

Clave de pedido2972990
Unidad de embalaje1 pcs
Clave de ventaCK6164 -
Página del catálogoPágina 551 (C_7_2013)
EAN4017918088910
Peso por unidad (sin incluir el embalaje)460,600 g
Número de tarifa arancelaria85364190
País de origenDE (Alemania)

Observación

Restricción de usoCEM: producto de clase A, véase declaración del fabricante en el centro de descargas

Medidas

Anchura259 mm
Altura77 mm
Profundidad59 mm

Condiciones ambientales

Temperatura ambiente (servicio)-20 °C ... 50 °C
Temperatura ambiente (almacenamiento / transporte)-20 °C ... 70 °C

Datos de entrada

Tensión nominal de entrada UN24 V DC
Margen de tensión de entrada referido a UN0,8 ... 1,1
Corriente de entrada típica a UN2 mA (Indicación luminosa)
Denominación de la protecciónDiodo de rueda libre
Circuito de protección/componente de protecciónDiodo de rueda libre
Denominación de la protecciónProt. contra inversión de polaridad
Circuito de protección/componente de protecciónDiodo contra inv. de polaridad
Indicación de la tensión de servicioLED amarillo
Indicación de estado/canalLED amarillo

Datos de salida

Tipo de contacto1 contacto conmutado
Tensión de conmutación máxima250 V AC/DC
Corriente constante límite5 A
Corriente de conexión máxima8 A
Detección de fallos (rotura de conductor/cortocircuito)no

Generalidades

Número de canales16
Dotación posibleRelé miniatura u optoacopladores miniatura
Con dotaciónno
Índice de protecciónIP00
Posición para el montajediscrecional
Colorverde

Datos de conexión, conex. 1

Denominación ConexiónEntrada
Tipo de conexiónConexión por tornillo
Longitud a desaislar8 mm
Rosca de tornilloM3
Sección de conductor rígido0,2 mm² ... 4 mm²
Sección de conductor flexible0,2 mm² ... 2,5 mm²
Sección de conductor AWG24 ... 12
Número de conexiones1
Número de polos20

Datos de conexión, conex. 2

Denominación ConexiónSalida
Tipo de conexiónConexión por tornillo
Longitud a desaislar8 mm
Rosca de tornilloM3
Sección de conductor rígido0,2 mm² ... 4 mm²
Sección de conductor flexible0,2 mm² ... 2,5 mm²
Sección de conductor AWG24 ... 12
Número de conexiones48
Número de polos3

Normas y especificaciones

Normas/especificacionesDIN EN 50178
IEC 60664
Tensión de aislamiento de dimensionamiento260 V AC
Tensión transitoria de dimensionamiento4 kV (Aislamiento de base entre las pistas de los contactos de salida)
6 kV (Separación segura y aislamiento reforzado entre el circuito de entrada y las pistas de los contactos de salida)
Grado de polución2
Categoría de sobretensionesIII

Environmental Product Compliance

China RoHSEspacio de tiempo para el uso previsto (EFUP): 50 años
Encontrará información sobre las sustancias peligrosas en la declaración del fabricante en la pestaña "Descargas"

Clasificaciones

ETIM for 2972990 Relés (EC001456)

CaracterísticaEjecución de la conexión eléctrica (EF003961)
ValorOtros
CaracterísticaMétodo de montaje (EF000003)
ValorOtros
CaracterísticaCon abrazaderas extraíbles (EF003340)
ValorNo
CaracterísticaSuplemento funcional posible (EF003444)
ValorNo
CaracterísticaAnchura (EF000008)
Valor259 mm
CaracterísticaAltura (EF000040)
Valor77 mm
CaracterísticaProfundidad (EF000049)
Valor59 mm

DATASHEET - PDF
