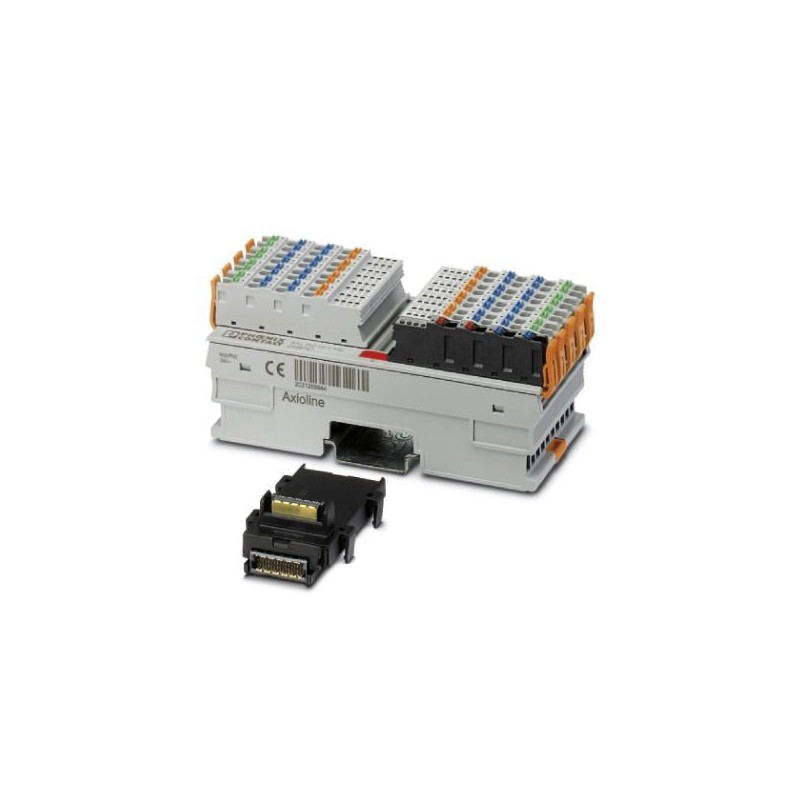

PHOENIX_CONTACT AXL F DO16/3 2F 2688048 - Imagen 1

Las imágenes son sólo a título ilustrativo. Por favor, revise la ficha técnica.

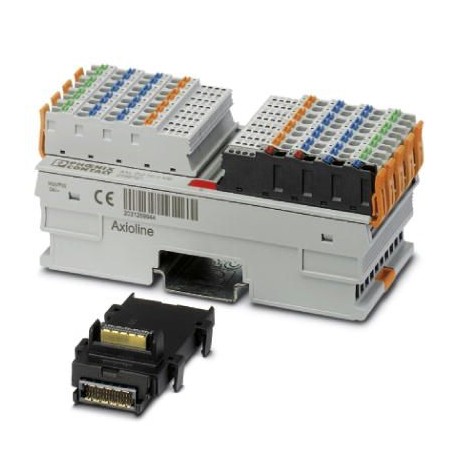

AXL F DO16/3 2F 2688048 PHOENIX CONTACT Axioline F, Módulo de salida digital, Salidas digitales: 16, 24 V DC..

Referencia: AXL F DO16/3 2F

Código: 2688048

Fabricante: PHOENIX_CONTACT

Descripción:

Axioline F, Módulo de salida digital, Salidas digitales: 16, 24 V DC, 500 mA, tecnología de conexión: 3 conductores, velocidad de transmisión en el bus local: 100 MBit/s, índice de protección: IP20, incluido módulo de zócalo de bus y conectores Axioline F

Categorías:

  • Controladores industriales (PLC) > Módulo de entrada/salida digital de periférico descentralizado de bus de campo
  • PHOENIX_CONTACT > I/O

Producto nuevo en su embalaje original con todas las garantías y certificaciones de PHOENIX_CONTACT

  • Más Información
  • ETIM
  • PDF
  • Opiniones
Garantía, reparación y devolución.

Precio unitario: 253,79 €

Este precio es por unidad y muestra el valor neto (no incluye impuestos indirectos si son aplicables).

Calcule su precio por cantidad

CantidadPrecio

Plazo estándar: 2-3 semanas.

  • Estos plazos son una estimación y podrían variar una vez tramitado el pedido del artículo.

VISTOS ANTERIORMENTE

MÁS INFORMACIÓN

Datos mercantiles

Clave de pedido2688048
Unidad de embalaje1 pcs
Clave de ventaDRI232 -
Página del catálogoPágina 109 (C_6_2017)
EAN4046356501583
Peso por unidad (sin incluir el embalaje)234,000 g
Número de tarifa arancelaria85389091
País de origenDE (Alemania)

Medidas

Esquema de dimensiones
Anchura53,6 mm
Altura129,9 mm
Profundidad54 mm
Observación acerca de indicaciones de medidaLa profundidad es válida en el uso de un carril simétrico TH 35-7.5 (según EN 60715).

Condiciones ambientales

Temperatura ambiente (servicio)-25 °C ... 60 °C
Temperatura ambiente (almacenamiento / transporte)-40 °C ... 85 °C
Humedad de aire admisible (servicio)5 % ... 95 % (sin condensación)
Humedad de aire admisible (almacenamiento / transporte)5 % ... 95 % (sin condensación)
Presión de aire (servicio)70 kPa ... 106 kPa (hasta 3000 m por encima de NN)
Presión de aire (almacenamiento / transporte)70 kPa ... 106 kPa (hasta 3000 m por encima de NN)
Índice de protecciónIP20

Datos de conexión

DenominaciónEnchufe Axioline F
Tipo de conexiónConexión push-in
Nota acerca del tipo de conexiónTenga en cuenta las indicaciones sobre las secciones de cable en el manual del usuario "Axioline F: sistema e instalación".
Sección de conductor rígido mín.0,2 mm²
Sección de conductor rígido máx.1,5 mm²
Sección de conductor flexible mín.0,2 mm²
Sección de conductor flexible máx.1,5 mm²
Sección de conductor AWG mín.24
Sección de conductor AWG máx.16
Longitud a desaislar8 mm

Generalidades

Tipo de montajeCarril
Peso neto234 g
Observación acerca de las indicaciones de pesocon enchufes y módulo de zócalo de bus

Interfaces

DenominaciónBus local Axioline F
Número de canales2
Tipo de conexiónMódulo de zócalo de bus
Velocidad de transmisión100 MBit/s

Potenciales Axioline

DenominaciónSuministro del bus local Axioline F (Ubus)
Tensión de alimentación5 V DC (a través del módulo de zócalo de bus)
Absorción de corrientemáx. 120 mA (hasta HW 04)
máx. 60 mA (a partir de HW 05)
Consumo de potenciamáx. 600 mW (hasta HW 04)
máx. 300 mW (a partir de HW 05)
DenominaciónAlimentación de módulos de salidas digitales (UO)
Tensión de alimentación24 V DC
19,2 V DC ... 30 V DC (incl. todas las tolerancias, incl. ondulación)
Absorción de corrientemáx. 8 A (Proteger externamente)
Consumo de potenciamáx. 240 W (de los cuales 560 mW de pérdidas internas)
Denominación de la protecciónProtección contra sobretensión tensión de alimentación
Protección contra inversión de polaridad de la tensión de alimentación
Protección por fusiblemáx. 8 A (Protección contra inversión de polaridad hasta 5 A)

Salidas digitales

Denominación SalidaSalidas digitales
Tipo de conexiónConexión push-in
Técnica de conexión3 conductores
Número de salidas16
Denominación de la protecciónProt. contra cortocircuito, prot. contra sobrecarga salidas
Tensión de salida24 V
Tensión nominal de salida24 V DC
Corriente de salida máxima por canal500 mA
Corriente de salida máxima por módulo8 A (Proteger externamente)
Carga nominal inductivamáx. 12 VA (1,2 H, 48 Ω, con tensión nominal)
Carga nominal de lámparasmáx. 12 W (para tensión nominal)
Carga nominal resistivamáx. 12 W (48 Ω, con tensión nominal)

Separación de potencial

Trayecto de comprobaciónAlimentación de 5 V (lógica) / alimentación de 24 V (periferia) 500 V AC 50 Hz 1 min.
Alimentación de 5 V (lógica) / tierra funcional 500 V AC 50 Hz 1 min.
Alimentación de 24 V (periferia) / tierra funcional 500 V AC 50 Hz 1 min.

Normas y especificaciones

Ensayos mecánicosResistencia a las vibraciones según EN 60068-2-6/IEC 60068-2-6 5g
Choque según EN 60068-2-27/IEC 60068-2-27 30g
Choque continuo según EN 60068-2-27/IEC 60068-2-27 10g
Clase de protecciónIII, IEC 61140, EN 61140, VDE 0140-1

Environmental Product Compliance

REACh SVHCLead 7439-92-1
China RoHSEspacio de tiempo para el uso previsto: ilimitado = EFUP-e
Sin sustancias peligrosas por encima de los umbrales

Clasificaciones

ETIM for 2688048 Controladores lógicos programables PLC (EC001599)

CaracterísticaTensión de alimentación CC (EF007534)
Valor19.2 V
CaracterísticaTipo de tensión de alimentación (EF002991)
ValorCC
CaracterísticaNúmero de entradas digitales (EF001992)
Valor0
CaracterísticaNúmero de salidas digitales (EF001993)
Valor16
CaracterísticaEntradas digitales configurables (EF008516)
ValorNo
CaracterísticaSalidas digitales configurables (EF008520)
ValorNo
CaracterísticaTipo de corriente (entrada) (EF003033)
ValorCC
CaracterísticaTipo de salida digital (EF003601)
ValorOtros
CaracterísticaCorriente de salida (EF003202)
Valor0.5 A
CaracterísticaTensión de salida permitida (EF007553)
Valor24 V
CaracterísticaProtección contra cortocircuitos, salidas disponibles (EF003203)
ValorSí
CaracterísticaNúmero de interfaces HW Ethernet industrial (EF003020)
Valor0
CaracterísticaNúmero de interfaces PROFINET (EF006932)
Valor0
CaracterísticaNúmero de interfaces HW RS232 (EF003021)
Valor0
CaracterísticaNúmero de interfaces HW RS422 (EF003022)
Valor0
CaracterísticaNúmero de interfaces HW RS485 (EF003023)
Valor0
CaracterísticaNúmero de interfaces HW en serie TTY (EF003024)
Valor0
CaracterísticaNúmero de interfaces HW en paralelo (EF003026)
Valor0
CaracterísticaNúmero de interfaces HW sin cables (EF006933)
Valor0
CaracterísticaNúmero de interfaces HW USB (EF003025)
Valor0
CaracterísticaNúmero de interfaces HW Otras (EF003027)
Valor0
CaracterísticaCon interfaz óptica (EF003028)
ValorNo
CaracterísticaSoporta el protocolo EtherCAT (EF017564)
ValorNo
CaracterísticaSoporta el protocolo TCP/IP (EF003050)
ValorNo
CaracterísticaSoporta el protocolo PROFIBUS (EF003052)
ValorNo
CaracterísticaSoporta el protocolo CAN (EF003053)
ValorNo
CaracterísticaSoporta el protocolo INTERBUS (EF003054)
ValorNo
CaracterísticaSoporta el protocolo ASI (EF003051)
ValorNo
CaracterísticaSoporta protocolo KNX (EF003055)
ValorNo
CaracterísticaSoporta el protocolo Modbus (EF003057)
ValorNo
CaracterísticaSoporta el protocolo de autopista de datos (EF003058)
ValorNo
CaracterísticaSoporta el protocolo DeviceNet (EF003059)
ValorNo
CaracterísticaSoporta el protocolo SUCONET (EF003060)
ValorNo
CaracterísticaSoporta el protocolo LON (EF003017)
ValorNo
CaracterísticaSoporta el protocolo PROFINET IO (EF007525)
ValorNo
CaracterísticaSoporta el protocolo PROFINET CBA (EF007524)
ValorNo
CaracterísticaSoporta el protocolo SERCOS (EF006657)
ValorNo
CaracterísticaSoporta el protocolo Foundation Fieldbus (EF007522)
ValorNo
CaracterísticaSoporta el protocolo Ethernet/IP (EF007521)
ValorNo
CaracterísticaSoporta el protocolo AS-Interface Safety at Work (EF007519)
ValorNo
CaracterísticaSoporta el protocolo DeviceNet Safety (EF007520)
ValorNo
CaracterísticaSoporta el protocolo de seguridad INTERBUS (EF006662)
ValorNo
CaracterísticaSoporta el protocolo PROFIsafe (EF007526)
ValorNo
CaracterísticaSoporta el protocolo SafetyBUS p (EF007527)
ValorNo
CaracterísticaSoporta el protocolo para otros sistemas bus (EF003062)
ValorSí
CaracterísticaEstándar inalámbrico Bluetooth (EF007178)
ValorNo
CaracterísticaEstándar de radio WLAN 802.11 (EF007179)
ValorNo
CaracterísticaEstándar de radio GPRS (EF008523)
ValorNo
CaracterísticaEstándar de radio GSM (EF008524)
ValorNo
CaracterísticaEstándar de radio UMTS (EF008525)
ValorNo
CaracterísticaMaestro de enlace E/S (EF007298)
ValorNo
CaracterísticaComponente del sistema (EF004118)
ValorSí
CaracterísticaGrado de protección (IP) (EF005474)
ValorIP20
CaracterísticaEjecución de la conexión eléctrica (EF003961)
ValorOtros
CaracterísticaTiempo de retardo con cambio de señal (EF002382)
Valor0 ms
CaracterísticaConexión de bus de campo posible a través de un acoplador de bus separado (EF004002)
ValorSí
CaracterísticaMontaje en carril posible (EF003972)
ValorSí
CaracterísticaMontaje en pared/directo posible (EF007020)
ValorNo
CaracterísticaInstalación frontal posible (EF007016)
ValorNo
CaracterísticaMontaje en rack posible (EF007018)
ValorNo
CaracterísticaApto para funciones de seguridad (EF001597)
ValorNo
CaracterísticaSIL según IEC 61508 (EF009889)
ValorNinguno
CaracterísticaNivel de rendimiento según EN ISO 13849-1 (EF007399)
ValorNinguno
CaracterísticaEquipos asociados (Ex ia) (EF004141)
ValorNo
CaracterísticaEquipos asociados (Ex ib) (EF004142)
ValorNo
CaracterísticaCategoría de protección contra explosiones para gas (EF003997)
ValorNinguno
CaracterísticaCategoría de protección contra explosiones para polvo (EF003998)
ValorNinguno
CaracterísticaAnchura (EF000008)
Valor53.6 mm
CaracterísticaAltura (EF000040)
Valor129.388068 mm
CaracterísticaProfundidad (EF000049)
Valor52.59 mm
