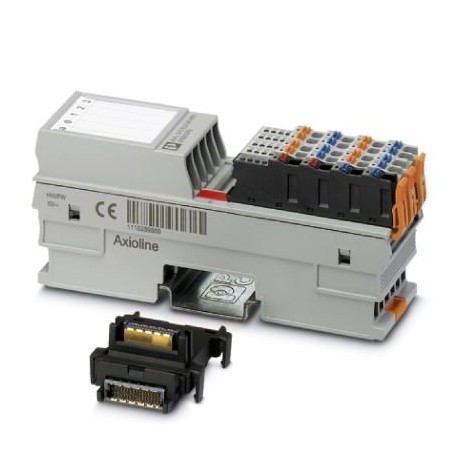

AXL F DO8/2 2A 1H 2688381 PHOENIX CONTACT Axioline F, Módulo de salida digital, Salidas digitales: 8, 24 V D..
AXL F DO8/2 2A 1H
2688381
PHOENIX_CONTACT
Axioline F, Módulo de salida digital, Salidas digitales: 8, 24 V DC, 2 A, tecnología de conexión: 2 conductores, velocidad de transmisión en el bus local: 100 MBit/s, índice de protección: IP20, incluido módulo de zócalo de bus y conectores Axioline F
Controladores industriales (PLC) > Módulo de entrada/salida digital de periférico descentralizado de bus de campo
I/O
Producto nuevo en su embalaje original con todas las garantías y certificaciones de PHOENIX_CONTACT
Más vendidos
▲Más Información
▲Datos mercantiles
| Clave de pedido | 2688381 |
|---|---|
| Unidad de embalaje | 1 pcs |
| Clave de venta | DRI232 - |
| Página del catálogo | Página 108 (C_6_2017) |
| EAN | 4046356606479 |
| Peso por unidad (sin incluir el embalaje) | 189,000 g |
| Número de tarifa arancelaria | 85389091 |
| País de origen | DE (Alemania) |
Medidas
| Esquema de dimensiones | |
|---|---|
| Anchura | 35 mm |
| Altura | 126,1 mm |
| Profundidad | 54 mm |
| Observación acerca de indicaciones de medida | La profundidad es válida en el uso de un carril simétrico TH 35-7.5 (según EN 60715). |
Condiciones ambientales
| Temperatura ambiente (servicio) | -25 °C ... 60 °C |
|---|---|
| Temperatura ambiente (almacenamiento / transporte) | -40 °C ... 85 °C |
| Humedad de aire admisible (servicio) | 5 % ... 95 % (sin condensación) |
| Humedad de aire admisible (almacenamiento / transporte) | 5 % ... 95 % (sin condensación) |
| Presión de aire (servicio) | 70 kPa ... 106 kPa (hasta 3000 m por encima de NN) |
| Presión de aire (almacenamiento / transporte) | 70 kPa ... 106 kPa (hasta 3000 m por encima de NN) |
| Índice de protección | IP20 |
Datos de conexión
| Denominación | Enchufe Axioline F |
|---|---|
| Tipo de conexión | Conexión push-in |
| Nota acerca del tipo de conexión | Tenga en cuenta las indicaciones sobre las secciones de cable en el manual del usuario "Axioline F: sistema e instalación". |
| Sección de conductor rígido mín. | 0,5 mm² |
| Sección de conductor rígido máx. | 1,5 mm² |
| Sección de conductor flexible mín. | 0,5 mm² |
| Sección de conductor flexible máx. | 1,5 mm² |
| Sección de conductor AWG mín. | 20 |
| Sección de conductor AWG máx. | 16 |
| Longitud a desaislar | 8 mm |
Generalidades
| Tipo de montaje | Carril |
|---|---|
| Peso neto | 189 g |
| Observación acerca de las indicaciones de peso | con enchufes y módulo de zócalo de bus |
Interfaces
| Denominación | Bus local Axioline F |
|---|---|
| Número de canales | 2 |
| Tipo de conexión | Módulo de zócalo de bus |
| Velocidad de transmisión | 100 MBit/s |
Potenciales Axioline
| Denominación | Suministro del bus local Axioline F (Ubus) |
|---|---|
| Tensión de alimentación | 5 V DC (a través del módulo de zócalo de bus) |
| Absorción de corriente | máx. 150 mA |
| Consumo de potencia | máx. 750 mW |
| Denominación | Alimentación de módulos de salidas digitales (UO) |
| Tensión de alimentación | 24 V DC |
| 19,2 V DC ... 30 V DC (incl. todas las tolerancias, incl. ondulación) | |
| Absorción de corriente | máx. 16 A (proteger por fusibles externamente; en caso de que la corriente total exceda 8 A, debe conectarse el suministro al conector de alimentación paralelamente mediante los dos puntos de sujeción.) |
| Consumo de potencia | máx. 480 W (de los cuales 625 mW de pérdidas internas) |
| Denominación de la protección | Protección contra sobretensión tensión de alimentación |
| Protección contra inversión de polaridad de la tensión de alimentación | |
| Protección por fusible | máx. 16 A (Protección contra inversión de polaridad hasta 5 A) |
Salidas digitales
| Denominación Salida | Salidas digitales |
|---|---|
| Tipo de conexión | Conexión push-in |
| Técnica de conexión | 2 conductores |
| Número de salidas | 8 |
| Denominación de la protección | Prot. contra cortocircuito, prot. contra sobrecarga salidas |
| Tensión de salida | 24 V |
| Tensión nominal de salida | 24 V DC |
| Corriente de salida máxima por canal | 2 A |
| Corriente de salida máxima por módulo | 16 A (Proteger externamente) |
| Carga nominal inductiva | máx. 48 VA (1,2 H, 12 Ω, con tensión nominal) |
| Carga nominal de lámparas | máx. 48 W (para tensión nominal) |
| Carga nominal resistiva | máx. 48 W (12 Ω; con tensión nominal) |
Separación de potencial
| Trayecto de comprobación | Alimentación de 5 V (lógica) / alimentación de 24 V (periferia) 500 V AC 50 Hz 1 min. |
|---|---|
| Alimentación de 5 V (lógica) / tierra funcional 500 V AC 50 Hz 1 min. | |
| Alimentación de 24 V (periferia) / tierra funcional 500 V AC 50 Hz 1 min. |
Normas y especificaciones
| Ensayos mecánicos | Resistencia a las vibraciones según EN 60068-2-6/IEC 60068-2-6 5g |
|---|---|
| Choque según EN 60068-2-27/IEC 60068-2-27 30g | |
| Choque continuo según EN 60068-2-27/IEC 60068-2-27 10g | |
| Clase de protección | III, IEC 61140, EN 61140, VDE 0140-1 |
Environmental Product Compliance
| China RoHS | Espacio de tiempo para el uso previsto: ilimitado = EFUP-e |
|---|---|
| Sin sustancias peligrosas por encima de los umbrales |
Clasificaciones
eCl@ss 4.027240404eCl@ss 4.127240404eCl@ss 5.027242204eCl@ss 5.127242600eCl@ss 6.027242600eCl@ss 7.027242604eCl@ss 8.027242604eCl@ss 9.027242604
