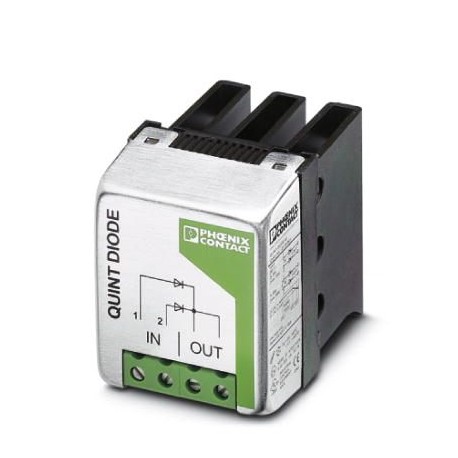

QUINT-DIODE/40 2938963 PHOENIX CONTACT Módulo de redundancia
QUINT-DIODE/40
2938963
PHOENIX_CONTACT
Módulo de redundancia QUINT-DIODE/40
Fuentes alimentación
Producto nuevo en su embalaje original con todas las garantías y certificaciones de PHOENIX_CONTACT
Más vendidos
▲Más Información
▲Datos mercantiles
| Clave de pedido | 2938963 |
|---|---|
| Unidad de embalaje | 1 pcs |
| Clave de venta | CMRP43 - |
| Página del catálogo | Página 596 (IF_2009) |
| EAN | 4017918929534 |
| Peso por unidad (sin incluir el embalaje) | 600,000 g |
| Número de tarifa arancelaria | 85049091 |
| País de origen | CN (China) |
Condiciones ambientales
| Índice de protección | IP20 |
|---|---|
| Temperatura ambiente (servicio) | -25 °C ... 70 °C (> 60 °C derating, -25 ... 60 °C) |
| Temperatura ambiente (almacenamiento / transporte) | -40 °C ... 85 °C |
| Humedad del aire máx. admisible (servicio) | ≤ 95 % (a 25 °C, sin condensación) |
| Grado de polución | 2 |
Datos de entrada
| Tensión nominal de entrada | 24 V DC |
|---|---|
| Margen de tensión nominal de entrada | 24 V DC |
| Rango de tensión de entrada | 0 V DC ... 30 V DC |
| Corriente de entrada nominal | 2x 20 A |
| 1x 40 A | |
| Corriente máxima de entrada | 2x 19 A (6 mm² para 40 ℃) |
| 1x 39 A (6 mm² para 40 ℃) | |
| 2x 16 A (6 mm² para 60 ℃) | |
| 1x 32 A (6 mm² para 60 ℃) | |
| 2x 27 A (10 mm² para 40 ℃) | |
| 1x 54 A (10 mm² para 40 ℃) | |
| 2x 21 A (10 mm² para 60 ℃) | |
| 1x 43 A (10 mm² para 60 ℃) | |
| 2x 30 A (16 mm² para 40 ℃) | |
| 1x 60 A (16 mm² para 40 ℃) | |
| 2x 24 A (16 mm² para 60 ℃) | |
| 1x 48 A (16 mm² para 60 ℃) |
Datos de salida
| Tensión nominal de salida | 24 V DC |
|---|---|
| Corriente nominal de salida (IN) | 40 A |
| Posibilidad de conexión en serie | No |
| Disipación de carga nominal máxima | 20 W |
Generalidades
| Peso neto | 0,7 kg |
|---|---|
| Rendimiento | > 97 % |
| Tensión de aislamiento entrada/PE | 1 kV |
| Tensión de aislamiento salida/PE | 1 kV |
| Clase de protección | II (en armario de control cerrado) |
| Índice de protección | IP20 |
| MTBF (IEC 61709, SN 29500) | 28571428 h (40 °C) |
| Posición para el montaje | Carril horizontal y vertical NS 35, EN 60715 |
| Indicaciones de montaje | alineable: horizontal 20 mm, vertical 50 mm |
Datos de conexión Entrada
| Tipo de conexión | Conexión por tornillo |
|---|---|
| Sección de conductor rígido mín. | 0,5 mm² |
| Sección de conductor rígido máx. | 16 mm² |
| Sección de conductor flexible mín. | 0,5 mm² |
| Sección de conductor flexible máx. | 10 mm² |
| Sección de cable AWG mín. | 20 |
| Sección de cable AWG máx. | 6 |
| Longitud a desaislar | 10 mm |
| Rosca de tornillo | M4 |
Datos de conexión Salida
| Tipo de conexión | Conexión por tornillo |
|---|---|
| Sección de conductor rígido mín. | 0,5 mm² |
| Sección de conductor rígido máx. | 16 mm² |
| Sección de conductor flexible mín. | 0,5 mm² |
| Sección de conductor flexible máx. | 10 mm² |
| Sección de cable AWG mín. | 20 |
| Sección de cable AWG máx. | 6 |
| Longitud a desaislar | 10 mm |
| Rosca de tornillo | M4 |
Normas y especificaciones
| Compatibilidad electromagnética | Conformidad con la directiva EMC 2014/30/UE |
|---|---|
| Normas/especificaciones | EN 60079-0 |
| Emisión de interferencias | EN 55011 |
| Resistencia a interferencias | EN 61000-6-2:2005 |
| Conexión según norma | CUL |
| Norma - Seguridad eléctrica | EN 60950-1/VDE 0805 (SELV) |
| Norma - Equipamiento de instalaciones de alta intensidad con aparatos eléctricos | EN 50178/VDE 0160 (PELV) |
| Homologación para la construcción naval | DNV GL (EMC A), ABS |
| Homologaciones UL | UL/C-UL Listed UL 508 |
| UL/C-UL Recognized UL 60950-1 | |
| UL/C-UL Listed UL 1604 Class I, Division 2, Groups A, B, C, D | |
| ATEX | II 3G Ex nA IIC T4 Gc |
| KEMA 03 ATEX 1197X |
Clasificaciones
eCl@ss 4.027040801eCl@ss 4.127040801eCl@ss 5.127371000eCl@ss 6.027371000eCl@ss 7.027371010eCl@ss 8.027371010eCl@ss 9.027371010
Datasheet - PDF
▲| Título: | Tamaño: | Tipo: |
|---|---|---|
| PDF CATÁLOGO SISTEMAS DE ALIMENTACIÓN PHOENIX ES.pdf | 17 Mbytes |
|
| PHOENIX CONTACT-2938963-QUINT-DIODE/40 | 121 Kbytes |
|
