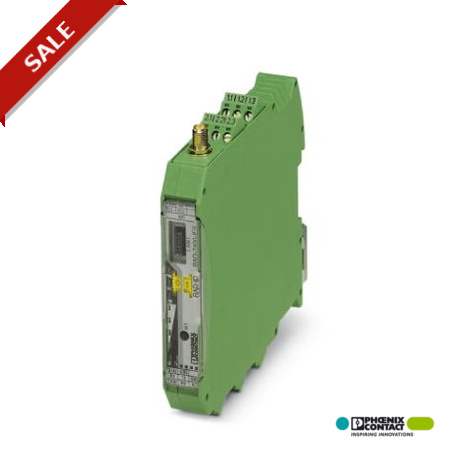

RAD-2400-IFS 2901541 PHOENIX CONTACT Transceptor de radio 2400 MHz con RS-232, interfaz RS-485 de 2 hilos, a..
RAD-2400-IFS
2901541
PHOENIX_CONTACT
Radioline: transceptor de radio de 2,4 GHz con interfaz RS-232/485, ampliable con módulos de E/S, conexión de antena RSMA (hembra), redes punto a punto, en estrella y enmalladas hasta 250 estaciones, alcance hasta 5 km (con buena visibilidad), uso en todo el mundo
Seguridad y comunicaciones
* Producto nuevo en su embalaje original con todas las garantías y certificaciones de PHOENIX_CONTACT
Comprados juntos habitualmente
▲Más Información
▲Descripción del producto
Radioline es el nuevo sistema de radio para instalaciones extensas. Lo especial es que, con solo un giro en la rueda selectora, puede asignar salidas y entradas fácilmente, sin programación. Radioline no solo transmite señales de E/S (modo E/S) sino también datos serie (modo de serie), lo que lo hace muy versátil. También se pueden enlazar señales de E/S directamente por protocolo Modbus a sistemas de mando.
Además puede realizar diversas estructuras de red: desde una simple conexión punto a punto hasta complejas redes Mesh. Gracias a la reciente tecnología de radio TrustedWireless, Radioline es la mejor opción para el uso industrial.
Medidas
| Anchura | 17,5 mm |
|---|---|
| Altura | 99 mm |
| Profundidad | 114,5 mm |
Condiciones ambientales
| Índice de protección | IP20 |
|---|---|
| Temperatura ambiente (servicio) | -40 °C ... 70 °C (>55°C Derating) |
| -40 °F ... 158 °F (> 131 °F Derating) | |
| Temperatura ambiente (almacenamiento / transporte) | -40 °C ... 85 °C |
| -40 °F ... 185 °F | |
| Humedad de aire admisible (servicio) | 20 % ... 85 % |
| Humedad de aire admisible (almacenamiento / transporte) | 20 % ... 85 % |
| Altitud | 2000 m |
| Vibración (servicio) | según IEC 60068-2-6: 5g, 10 Hz ... 150 Hz |
| Choque | 16g, 11 ms |
Generalidades
| Modo operativo | Datos E/S (Ajustes originales de fábrica, configuración mediante rueda selectora) |
|---|---|
| Datos en serie (Activación y configuración mediante software PSI-CONF) | |
| Modo PLC/Modbus RTU (Activación y configuración mediante software PSI-CONF) | |
| Categoría de sobretensiones | II |
| Indicaciones de montaje | sobre carril normalizado NS 35 conforme a EN 60715 |
| Grado de polución | 2 |
| Material carcasa | PA 6.6-FR |
| Clase de combustibilidad según UL 94 | V0 |
| MTTF | 778 Años (Estándar Telcordia, temperatura 25 °C, ciclo de trabajo 21% (5 días por semana, 8 horas por día)) |
| 358 Años (Estándar Telcordia, temperatura 40 °C, ciclo de trabajo 34,25 % (5 días por semana, 12 horas por día)) | |
| 142 Años (Estándar Telcordia, temperatura 40 °C, ciclo de trabajo 100 % (7 días por semana, 24 horas al día)) | |
| Homologaciones de radio | Australia |
| Bélgica | |
| Bulgaria | |
| Dinamarca | |
| Alemania | |
| Estonia | |
| Francia | |
| Finlandia | |
| Grecia | |
| Gran Bretaña | |
| Italia | |
| Irlanda | |
| Islandia | |
| Canadá | |
| Croacia | |
| Liechtenstein | |
| Luxemburgo | |
| Letonia | |
| Lituania | |
| Malta | |
| Marruecos | |
| Países Bajos | |
| Noruega (No está permitido el empleo de este aparato en un radio de 20 km del centro urbano de Ny Ålesund.) | |
| Austria | |
| Polonia | |
| Portugal | |
| Rumania | |
| Rusia | |
| Suecia | |
| Suiza | |
| Eslovaquia | |
| Eslovenia | |
| Singapur | |
| España | |
| Sudáfrica | |
| Tailandia | |
| República Checa | |
| Turquía (El dispositivo solo puede operarse con antenas de Phoenix Contact según las disposiciones del diario oficial "Short Range Radio Devices (SRD) Regulations" n.º 26464 del 16.03.2007.) | |
| Hungría | |
| EEUU | |
| Ucrania | |
| Emiratos Árabes Unidos | |
| Chipre (Rep.) | |
| Indicación de exportación | * El alcance puede ser claramente superior o inferior. Este depende del entorno, de la técnica de antena, de la potencia de envío y del producto utilizado. |
Alimentación
| Tensión de alimentación | 19,2 V DC ... 30,5 V DC |
|---|---|
| Absorción de corriente máxima | ≤ 65 mA (@24 V DC, a 25 °C, Stand-alone) |
| Protección contra sobretensiones transitorias | Sí |
Interfaz de radio
| Conexión de antena | RSMA (hembra) |
|---|---|
| Dirección | Bidireccional |
| Frecuencia | 2400 MHz |
| Gama de frecuencias | 2,4002 GHz ... 2,4785 GHz |
| Número de grupos de canales | 8 |
| Número de canales por grupo | 55 |
| Distancia entre canales | 1,3 MHz |
| Velocidad de transmisión de datos | 16 kBit/s (ajustable) |
| 125 kBit/s (Ajustes originales de fábrica, ajustable) | |
| 250 kBit/s (ajustable) | |
| Sensibilidad de recepción | -106 dBm (16 kbps) |
| -96 dBm (125 kbps) | |
| -93 dBm (250 kbps) | |
| Potencia de emisión mínima | 0 dBm |
| Potencia de emisión máxima | ≤ 20 dBm (Fuera de Europa, ajustable a través de software) |
| ≤ 19 dBm (Europa, ajustable mediante software, dependiente de la velocidad de transmisión de datos) | |
| 18 dBm (Ajustes originales de fábrica, ajustable) | |
| Alcance | ± 5 km (El alcance puede ser claramente superior o inferior y depende del entorno, de la técnica de antena y del producto utilizado) |
| Seguridad | Encriptación de datos de 128 bits |
Interfaz serie
| Interfaz 1 | RS-232 |
|---|---|
| Tipo de conexión | Borne enchufable de conexión por tornillo COMBICON |
| Técnica de conexión | 3 conductores |
| Longitud de transmisión | ≤ 15 m |
| Velocidad de transmisión | 0,3 ... 115,2 kbit/s |
| Interfaz 2 | RS-485 |
| Tipo de conexión | Borne enchufable de conexión por tornillo COMBICON |
| Técnica de conexión | 2 conductores |
| Longitud de transmisión | ≤ 1200 m |
| Resistencia terminal | 390 Ω (Aplicables mediante selectores DIP) |
| 150 Ω (Aplicables mediante selectores DIP) | |
| 390 Ω (Aplicables mediante selectores DIP) | |
| Velocidad de transmisión | 0,3 ... 187,5 kbit/s |
| Interfaz 3 | Interfaz de configuración |
| Tipo de conexión | Puerto S (conector hembra) |
Límites del sistema
| Denominación | Módulo radio |
|---|---|
| Número de participantes soportados | ≤ 250 (Direccionamiento mediante el software PSI-CONF) |
| ≤ 99 (Direccionamiento mediante rueda selectora) | |
| Número de posibles módulos de ampliación | ≤ 32 (por módulo de radio) |
| Denominación | Red de radio |
| Modo datos E/S | ≤ 99 (Módulos de ampliación E/S por red de radio, interfaces de serie desactivadas) |
| Modo datos de serie | 0 (No se pueden utilizar módulos de ampliación E/S) |
| Modo PLC/Modbus RTU | ≤ 99 (Módulos de ampliación E/S por red de radio, acceso a módulos de ampliación a través de protocolo RTU Modbus) |
Salida RSSI
| Número de salidas | 1 |
|---|---|
| Señal de salida tensión | 0 V ... 3 V |
Salida de relé RF Link
| Número de salidas | 1 |
|---|---|
| Tipo de contacto | Inversor |
| Material del contacto | PdRu, dorado |
| Tensión de conmutación máxima | 30 V AC/DC |
| 60 V DC | |
| Corriente de conmutación máxima | 500 mA (30 V AC/DC) |
| Vida útil eléctrica | 5 x 105operaciones con 0,5 A @ 30 V DC |
Datos de conexión
| Tipo de conexión | Conexión por tornillo |
|---|---|
| Sección de conductor rígido mín. | 0,2 mm² |
| Sección de conductor rígido máx. | 2,5 mm² |
| Sección de conductor flexible mín. | 0,2 mm² |
| Sección de conductor flexible máx. | 2,5 mm² |
| Sección de conductor AWG mín. | 24 |
| Sección de conductor AWG máx. | 14 |
| Longitud a desaislar | 7 mm |
| Par de apriete | 0,6 Nm |
| Rosca de tornillo | M3 |
Indicación de estado
| Indicación de estado | LED verde (tensión de alimentación, PWR) |
|---|---|
| LED verde (comunicación de bus, DAT) | |
| LED rojo (error en periferia, ERR) | |
| 3 LED verdes, 1 LED amarillo (gráfico de barras LED para calidad de recepción, RSSI) | |
| LED verde (datos de recepción, RX) | |
| LED verde (datos de emisión, TX) |
Aprobaciones y conformidad
| Conformidad | Conformidad CE (directiva R&TTE 1999/5/CE) |
|---|---|
| IECEx | Ex nA nC IIC T4 Gc |
| UL, EE.UU. / Canadá | UL 508 Listed |
| Denominación de norma | Directiva EX (ATEX) |
| Normas/especificaciones | EN 60079-0 |
| Denominación de norma | Directiva EX (ATEX) |
| Normas/especificaciones | EN-60079-15 |
| Denominación de norma | Directiva R&TTE 1999/5/CE |
| Normas/especificaciones | EN 300328 |
| EN 61000-6-4 | |
| EN 61000-6-2 | |
| EN 50371 | |
| EN 60950-1 |
