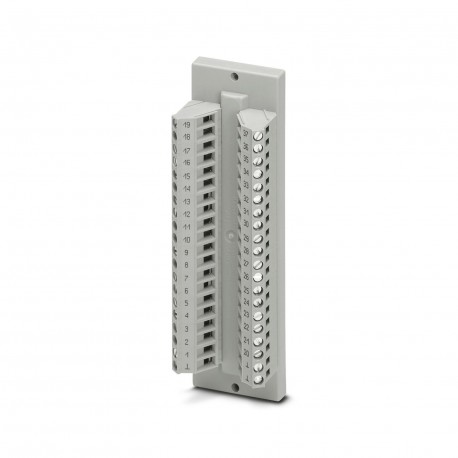

DFLK-D37 SUB/B 2280349 PHOENIX CONTACT El módulo pasamuros VARIOFACE realiza una conexión 1:1 entre bornes d..
DFLK-D37 SUB/B
2280349
PHOENIX_CONTACT
5
Producto bajo demanda, no admite devolución.

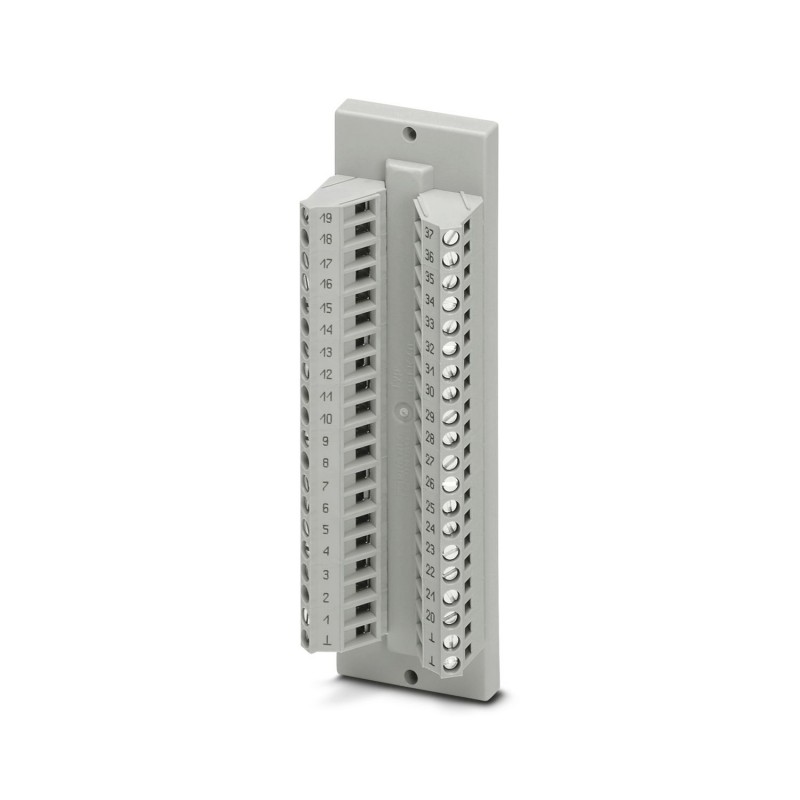

El módulo pasamuros VARIOFACE realiza una conexión 1:1 entre bornes de conexión por tornillo y una hembra de conexión D subminiatura (n.º polos 37). Hay disponible una derivación a masa separada.
El módulo de paso VARIOFACE implementa una conexión 1:1 entre los bloques de terminales de rosca y una tira hembra miniatura D-SUB (número de posiciones: 37). Hay disponible un punto de recogida en tierra independiente.
Controladores industriales (PLC) > Módulo de transferencia
Interface
Producto nuevo en su embalaje original con todas las garantías y certificaciones de PHOENIX_CONTACT
productos relacionados
▲Más vendidos
▲Más Información
▲Datos mercantiles
| Clave de pedido | 2280349 |
|---|---|
| Unidad de embalaje | 5 pcs |
| Clave de venta | CK2225 - |
| Página del catálogo | Página 575 (C_5_2017) |
| EAN | 4017918054458 |
| Peso por unidad (sin incluir el embalaje) | 136,800 g |
| Número de tarifa arancelaria | 85369010 |
| País de origen | DE (Alemania) |
Condiciones ambientales
| Temperatura ambiente (servicio) | -20 °C ... 50 °C |
|---|---|
| Temperatura ambiente (almacenamiento / transporte) | -20 °C ... 70 °C |
Generalidades
| Tensión de servicio máx. admisible | 25 V AC |
|---|---|
| 60 V DC | |
| Corriente máx. admisible (por derivación) | 2,5 A |
| Corriente máx. admisible (todas las derivaciones) | 50 A |
| Número de polos | 37 |
| Posición para el montaje | discrecional |
| Indicaciones de montaje | Alineables sin separación |
| Índice de protección | IP20 |
Datos de conexión, conex. 1
| Denominación Conexión | Nivel de campo |
|---|---|
| Conexión según norma | IEC / EN |
| Tipo de conexión | Conexión por tornillo |
| Longitud a desaislar | 8 mm |
| Rosca de tornillo | M3 |
| Sección de conductor rígido | 0,2 mm² ... 4 mm² |
| Sección de conductor flexible | 0,2 mm² ... 2,5 mm² |
| Sección de conductor AWG | 24 ... 12 |
Datos de conexión, conex. 2
| Denominación Conexión | Nivel de control |
|---|---|
| Tipo de conexión | Hembra de conexión D-SUB |
| Número de polos | 37 |
Normas y especificaciones
| Conexión según norma | CUL |
|---|---|
| Normas/especificaciones | IEC 60664 |
| DIN EN 50178 | |
| Tensión de aislamiento de dimensionamiento | 125 V |
| Tensión transitoria de dimensionamiento | 1,2 kV (Aislamiento funcional) |
| Grado de polución | 2 |
| Categoría de sobretensiones | II |
Environmental Product Compliance
| China RoHS | Espacio de tiempo para el uso previsto (EFUP): 50 años |
|---|---|
| Encontrará información sobre las sustancias peligrosas en la declaración del fabricante en la pestaña "Descargas" |
Clasificaciones
eCl@ss 4.027250313eCl@ss 4.127250313eCl@ss 5.027250313eCl@ss 5.127250300eCl@ss 6.027242600eCl@ss 7.027141152eCl@ss 8.027141152eCl@ss 9.027141152
| Característica | Valor |
|---|---|
| Ejecución de conexión eléctrica, lado de campo (EF005525) | Conexión roscada |
| Ejecución de la conexión eléctrica, control lateral (EF008549) | D-Sub |
| Número de polos (EF001391) | 37 |
| Tensión nominal (EF000228) | 30 V |
| Corriente nominal (EF000227) | 2.5 A |
| Profundidad (EF000049) | 33.03 mm |
| Anchura (EF000008) | 39.88 mm |
| Altura (EF000040) | 128.4 mm |
| Método de montaje (EF000003) | Otros |
Datasheet - PDF
▲| Título: | Tamaño: | Tipo: |
|---|---|---|
| PDF CATÁLOGO CABLEADO DEL SISTEMA PARA SISTEMAS DE CONTROL PHOENIX ES.pdf | 9 Mbytes |
|
| PDF CATÁLOGO RELES PHOENIX ES.pdf | 6 Mbytes |
|
| PHOENIX CONTACT-2280349-DFLK-D37 SUB/B | 145 Kbytes |
|
